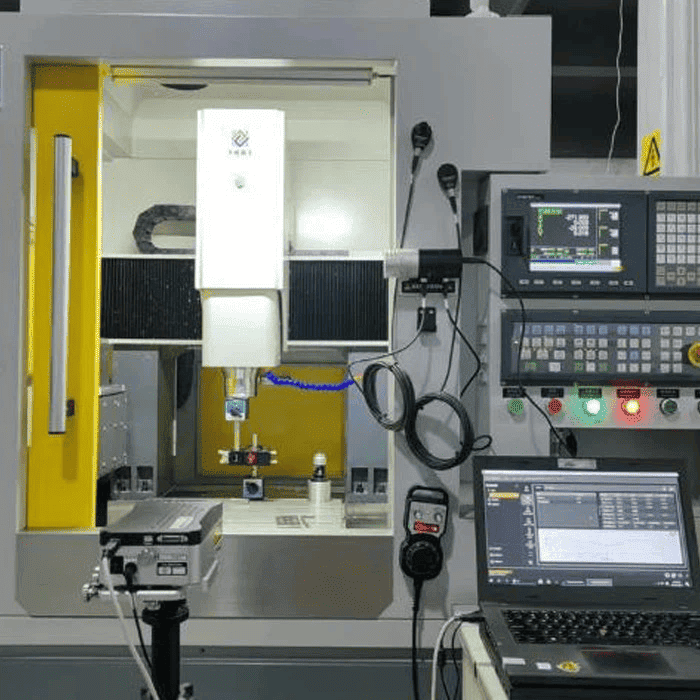

Dokładność pozycjonowania (mm): 0,01 mm Rozmiar stołu roboczego (mm): 500 * 400 Podróż (oś Y) (mm): 400 mm Moc silnika wrzeciona (kW): 6 kW Wymiar (dł. * szer. * wys.): 1600 * 1500 * 2100 Waga (kg): 1500 Typ: maszyna do grawerowania CNC Zakres prędkości wrzeciona (obr./min): 1000 - 36000 obr./min Liczba wrzecion: Pojedyncze Podróż (oś X) (mm): 500 mm Powtarzalność (X/Y/Z) (mm): 0,01 mm Napięcie: 380 V/220 V Kluczowe zalety:Wielofunkcyjny Funkcja: frezowanie i grawerowanie
Jesteśmy HCIC, potężnym dostawcą sprzętu do testowania samochodów i sprzętu do automatyzacji w Chinach. Istniejemy już blisko 30 lat, podczas których samodzielnie opracowaliśmy i udoskonaliliśmy łącznie 10 000 zestawów różnego rodzaju sprzętu. Posiadamy 8 fabryk i 2 bazy badawczo-rozwojowe w Chinach, zatrudniające ponad 700 pracowników.
1. Konstrukcja odlewu jest stabilna, rozsądna i piękna. Żeliwo naszej firmy jest odlewane w gatunku HD250, który podlega starzeniu z upływem czasu i wyżarzaniu, aby zapewnić, że korpus żeliwny jest stabilny, nie odkształcony i trwały.
2.Główne części kadłuba to części pierwszej i drugiej konfiguracji importowane z tej samej branży: na przykład: szyny prowadzące to precyzyjne szyny prowadzące z Tajwanu Shangyin, Yintai lub ABBA; pręty śrubowe to japońska firma NSK, THK lub niemiecka Rexroth (Rexroth); system wykorzystuje tajwański system kontroli wartości bezwzględnej magistrali nowej generacji i zintegrowany napęd; serwosilnik wykorzystuje dużą bezwładność japońskiego serwosilnika Panasonic; drut przyjmuje drut japoński i drut niestandardowy.
Wszystkie parametry można dostosować
Parametry próbki
| NIE. | Przedmiot | Dane techniczne |
|---|---|---|
| A Parametry techniczne obrabiarki: | ||
| 1 | Korpus maszyny i wszystkie części wykonane są z nanoodlewów | |
| 2 | Rozmiar stołu | 500×400mm |
| 3 | Rowek T (szerokość x ilość x rozstaw) | 10×5×78mm |
| 4 | Największy ładunek | 200 KG |
| 5 | Maksymalna wysokość podawania | 280mm |
| 6 | Odległość od czoła wrzeciona do miejsca pracy | 100-280 mm |
| 7 | Przesuw trójosiowy X/Y/Z | 450/400/170 mm |
| 8 | Średnica wrzeciona | Ø100mm |
| 9 | Prędkość wrzeciona | 36000 obr./min |
| 10 | Moc silnika wrzeciona | 6KW |
| 11 | Pojemność biblioteki narzędzi wrzeciona | 8 |
| 12 | Czas zmiany narzędzia | 5S |
| 13 | Stożek wrzeciona | ISO25 |
| 14 | Zajęcia z biblioteki noży | Obrót tarczy serwa |
| 15 | Szybkość zmiany X/Y/Z | 12/12/12 m/min |
| 16 | Szybkość przetwarzania | 6-12 m/min |
| 17 | Dokładność pozycjonowania | ±0,006/300 mm |
| 18 | Powtarzalna dokładność pozycjonowania | ±0,006/300 mm |
| 19 | Dokładność obrabianej powierzchni | ≤Ra1,6 |
| 20 | Dokładność obróbki | ± 0,01 mm |
| 21 | Opcjonalnie czteroosiowy pięcioosiowy | Tak |
| 22 | Kąt obrotu osi A | ±105 stopni |
| 23 | Piąta oś C. Kąt obrotu | 360 stopni |
| 24 | Tryb połączenia pięcioosiowego | 5 osi z ruchem |
| 25 | Napięcie robocze | 380 V/50 Hz ± 10% lub 220 V/60 Hz |
| 26 | Rozmiar maszyny (l * szer. * wys.) | 1450×1600×2100mm |
| 27 | Masa ciała | 1500 kg |
| B Szczegóły konfiguracji obrabiarki Parametry marki: | ||
| 1 | Konfiguracja systemu | Tajwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Wrzeciono | Precyzyjne, szybkie i ciche wrzeciono o mocy 6 kW, chłodzone olejem |
| 3 | Śruba kulowa | Japonia NSK, Niemcy RexRoth) 2005 |
| 4 | Przewodnik liniowy | Tajwańska precyzyjna prowadnica HIWIN/ABBA H25 |
| 5 | Jednostka serwa | Silnik serwo Panasonic 750W/Ncstudio |
| 6 | Łożysko walcówki | Łożysko precyzyjne TPI z Tajwanu |
| 7 | Przełączanie zasilania | Wątek Tajwanu Ming |
| 8 | Przełącznik elektryczny | Chint |
| 9 | przetwornik | * Konwerter kwadratowy |
1. Zastosowanie znormalizowanej konstrukcji, opatentowanej technologii spawania i zapobiegania poluzowaniu sprawia, że produkt jest bardziej niezawodny;
2. Lekka konstrukcja minimalizuje wagę i sprawia, że sprzęt jest bezpieczniejszy i wydajniejszy;
3. Prosta konstrukcja, wygodny demontaż i konserwacja;

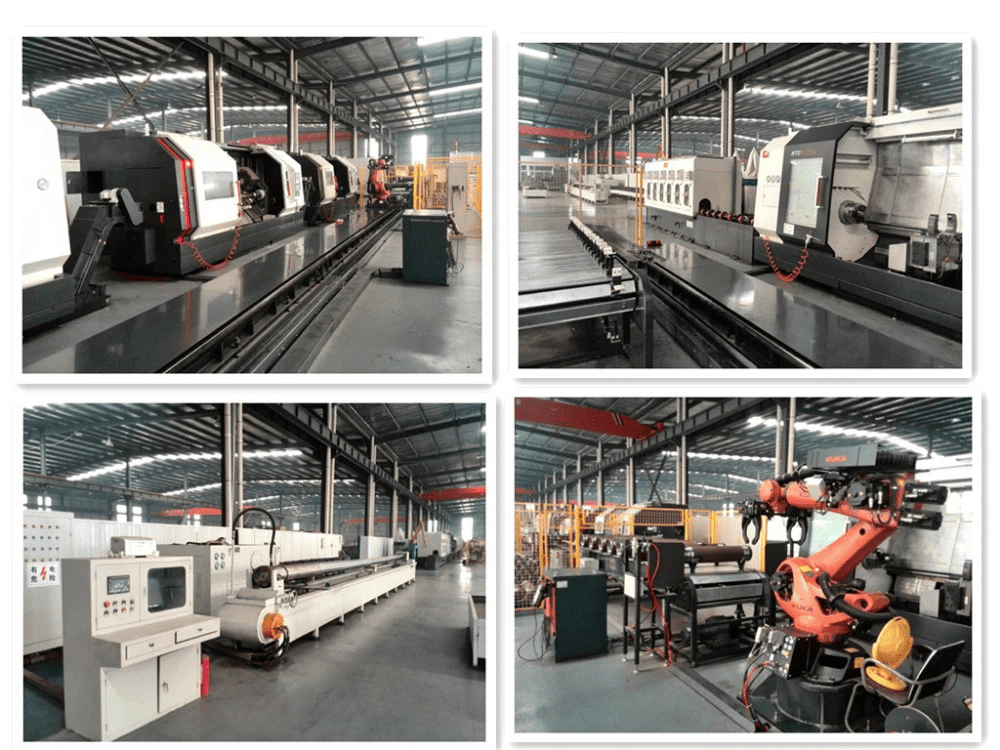

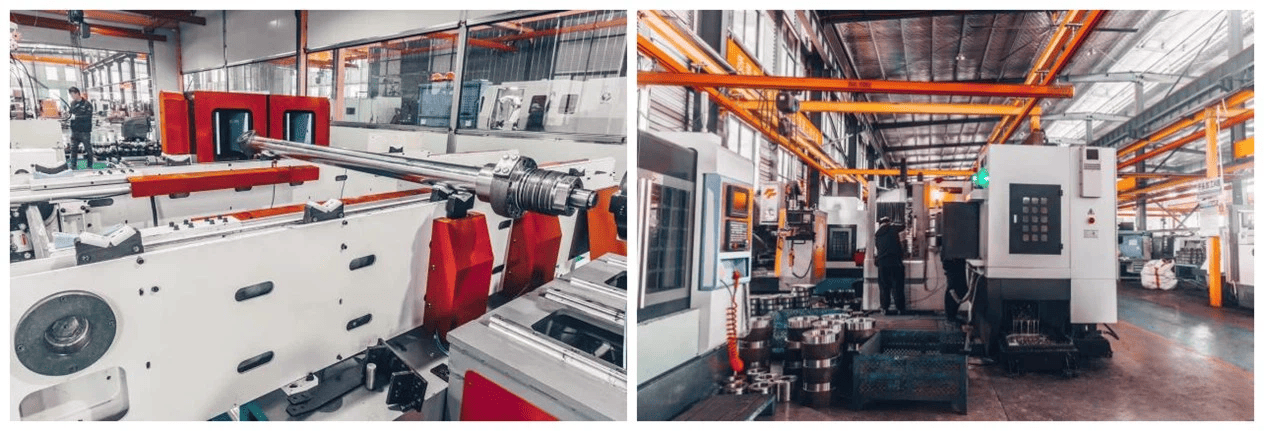

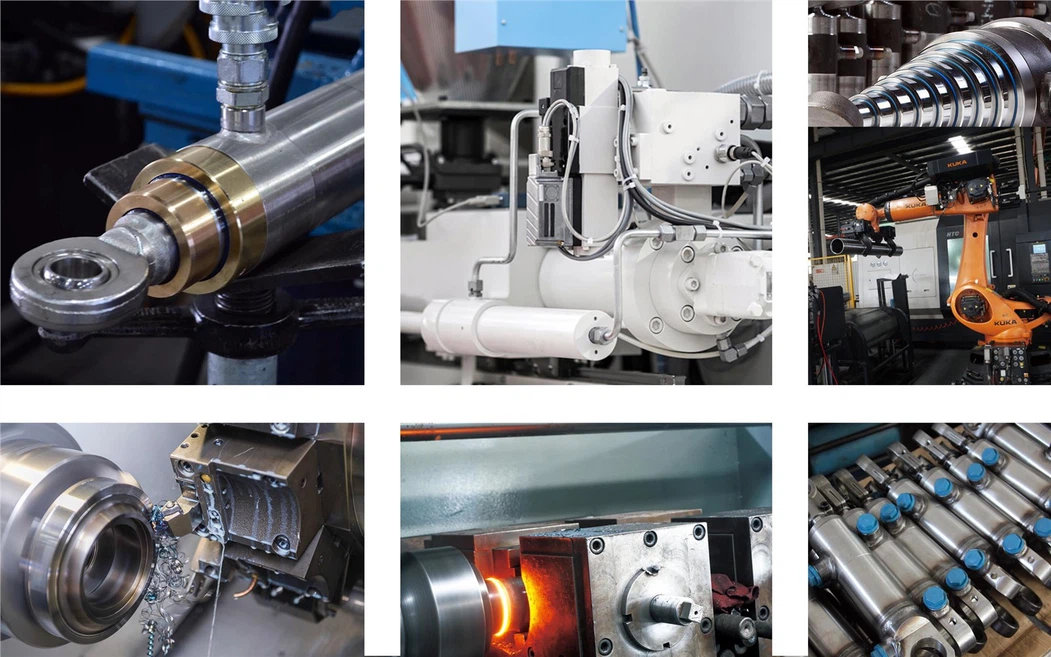

Firma posiada międzynarodowy zaawansowany sprzęt, taki jak centra obróbcze, w pełni cyfrowe systemy testowania hydraulicznego, obrabiarki CNC i automaty spawalnicze. Roczna produkcja różnego rodzaju cylindrów hydraulicznych i jednostek napędowych może osiągnąć ponad 30 000 jednostek. Każdy z naszych produktów przed opuszczeniem fabryki przejdzie najsurowsze testy wydajności, aby zapewnić jego bezpieczeństwo. Nasze produkty są szeroko stosowane w różnych akcesoriach do wózków widłowych, maszynach budowlanych, maszynach metalurgicznych, sprzęcie sanitarnym i różnych urządzeniach automatyki.
Przestrzegamy filozofii biznesowej „najpierw jakość, najpierw obsługa” i zapewniamy klientom produkty wysokiej jakości. Od lat firma cieszy się zaufaniem i wsparciem wielu klientów dzięki konkurencyjnej przewadze cenowej i wysokiej jakości usług. Nie mogę się doczekać, aby Ci służyć!
Firma HCIC przejęła wiodącą rolę w zdobywaniu certyfikatów ISO9001, CE i innych międzynarodowych certyfikatów systemów jakości w tej samej branży i została wielokrotnie nagrodzona honorowymi tytułami „Gwiazdnego Przedsiębiorstwa Innowacji Naukowych i Technologicznych” oraz „Prekursorem Handlu Zagranicznego”.
„Huachen” zawsze przestrzegał filozofii pracy „dążenia do sukcesu dzięki jakości i powracającym klientom z obsługą”, celu rozwojowego „opierania się na Chinach i wyjazdu na świat” oraz ducha służby „przede wszystkim uczciwości, bycia przede wszystkim człowiekiem”. Będziemy nadal służyć Ci lepszą technologią branżową, jakością produktów i lepszym systemem usług, a także współpracować z Tobą, aby dzielić się sukcesem.
Zaufaj nam! Kiedyś współpracujący, wieloletni przyjaciel.
1. Jak zagwarantujesz jakość?
Przetestujemy i wyślemy film testowy do kupującego, aby potwierdzić przed wysyłką.
2. Kiedy wyślesz zamówienie?
Po otrzymaniu potwierdzenia wpłaty postaramy się wysłać przesyłkę w ciągu 48 godzin.
3. Jak mogę śledzić moje zamówienie?
Po wysłaniu zamówienia wyślemy Ci e-mailem szczegóły wysyłki.
4. Jeśli nie jestem zadowolony z produktów, czy mogę zwrócić towar?
Tak, oferujemy usługę wymiany i naprawy w okresie gwarancyjnym.
5. Jak sprawić, by nasza firma była długoterminowa i dobra?
A. Utrzymujemy dobrą jakość i konkurencyjną cenę, aby zapewnić naszym klientom korzyści;
B. Szanujemy każdego klienta jako naszego przyjaciela i szczerze robimy interesy i zaprzyjaźniamy się z nimi, bez względu na to, skąd pochodzą.
