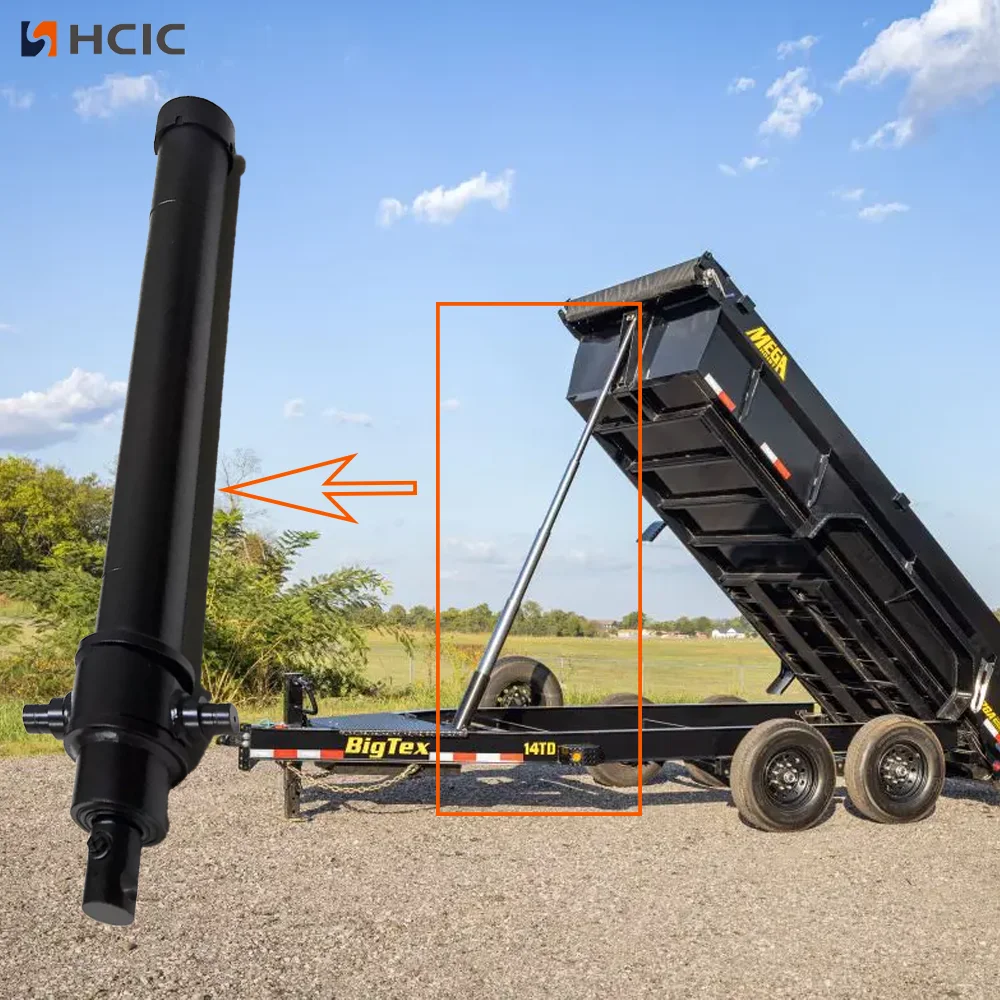

Cylindry teleskopowe zapewniają duży skok przy bardzo małej długości po złożeniu. HCIC projektuje teleskopy teleskopowe dla wielu branż i celów i może współpracować z Tobą w celu stworzenia konstrukcji jednostronnego działania, kombinacji jednostronnego działania/podwójnego działania lub podwójnego działania.
Cylindry teleskopowe jednostronnego działania
Cylindry jednostronnego działania wykorzystują naprężenia hydrauliczne do wysuwania i cofania pod wpływem obciążenia grawitacyjnego lub innej siły zewnętrznej.
Hydrauliczny poślizg i naprężenie rozciągają cylinder
Grawitacja lub inne ciśnienie zewnętrzne cofnie cylinder
Utrzymuje pozycję
Długi skok w kompaktowej zamkniętej długości
Większa średnica zewnętrzna niż cylindry prętowe
Mniej skomplikowany schemat niż podwójne działanie
Cylindry teleskopowe dwustronnego działania
Siłowniki dwustronnego działania wykorzystują ciśnienie hydrauliczne przy każdym wysuwaniu i cofaniu.
Energia hydrauliczna cofa cylinder jako nieprzyjazny grawitacji/siły
Ciśnienie wycofania jest w stanie uciągnąć ładunek
Konwencjonalne cylindry teleskopowe
Oba porty umieszczone na końcu drążka
Uszczelnienia tłoków to zazwyczaj solidne pierścienie żelazne
Cylinder nie jest już zaprojektowany do utrzymywania obciążenia w rzeczywistych pozycjach (dryfowanie)
Minimalna prędkość przepływu wymagana do zapobieżenia przeciągnięciu
Elementy specjalne można zaprojektować w cylindry teleskopowe
Obydwa porty na schemacie beczkowym pozwalają uniknąć przenoszenia węży i zakładania wzorów
Dodatnie uszczelnienia tłoka pozwalają cylindrowi utrzymać obciążenie i pozbyć się minimalnego wymogu poślizgu
Mniej bezużytecznych długości na stopień niż w przypadku tradycyjnego teleskopu o podwójnej wydajności
FUNKCJE OPCJONALNE
Ciśnienie robocze do 5000 PSI
2 do 5 sekcji roboczych
Średnica lufy do 20 cali
Alternatywne powłoki stopni rurowych, przydatne w połączeniu z azotkiem, chromem na niklu, sprayem plazmowym
Długość skoku do 480 cali (40 stóp)
Dostępne alternatywne materiały prętowe, takie jak stal węglowa, precyzyjnie szlifowane, wytrzymałe chromowane stopnie.
Opcjonalnie wbudowany tłok obrabiany maszynowo
Dławnica ze stali lub tworzywa sztucznego z gwintem wewnętrznym
Opcjonalne mocowania ogranicznika: czop, trzpień, trzpień, rura przesuwna, łożysko sferyczne, tuleja dostosowana do potrzeb, przesuwana wywiercona szczelina
Cylindry hydrauliczne dwustronnego działania HCIC wykorzystują ciśnienie hydrauliczne zarówno do wysuwania, jak i wsuwania, zapewniając kontrolowany ruch w obu kierunkach. Jest to najpopularniejszy typ cylindra do zastosowań przemysłowych i mobilnych. Dostępne z różnymi średnicami otworów, długościami skoku i konfiguracjami montażowymi. Każdy cylinder jest precyzyjnie obrobiony i w 100% testowany ciśnieniowo przed wysyłką. Dostępne niestandardowe projekty, w tym amortyzacja, wykrywanie położenia i specjalne materiały uszczelniające.
Wprowadzenie do cylindrów ładowacza czołowego: Typ przemieszczania:Ładowarka kołowa Moc: 75 kW Raport z testu maszyn: Dostarczony Wymiar: 6230*2365*3752mm Masa maszyny: 8200 kg Pojemność łyżki: 1,0m3 Podstawowe komponenty: silnik, silnik, pompa, skrzynia biegów Wysokość zrzutu łyżki: 2650 mm) obciążenie znamionowe: 2500 kg Pojemność koparki: 0,3m3 Głębokość kopania: 52 mm Min. prześwit: 300 mm
Wprowadzenie siłownika hydraulicznego łyżki ładowarki: Maksymalny skok: 9030 mm Waga:: 680, 680 kg Odpowiednia koparka (tona): 12 ton, 12 ton Typ wiadra: Wiadro na kciuk Materiał: Q355B//NM400 Kolor: dostosowany Pojemność łyżki ładowarki/m3:0,48 Pojemność łyżki: 0,48m3 Rodzaj marketingu:Nowy produkt 2022
Cylinder hydrauliczny dwustronnego działania Wprowadzenie: Ciśnienie: hydrauliczne, wysokie ciśnienie Waga (kg): 70 Wymiary (dł.*szer.*wys.): 100x50x50cm Maksymalny skok: 1000 mm Średnica rury wewnętrznej: 450 mm Materiał: stal 45 # Udźwig: 500 ton Średnica pręta: 200 mm Zewnętrzna średnica rury: 500 mm Zastosowanie: naciśnij Typ aktorski: podwójny Skok: 15000 mm Maks
Struktura cylindra hydraulicznego ma różnorodne konstrukcje i istnieje wiele metod klasyfikacji: zgodnie z metodą ćwiczeń można go podzielić na ruch po linii prostej i typ wahadłowy obrotowego; w zależności od aktualnej sytuacji ciśnienia cieczy, formy można podzielić na tłok, tłok, wielopoziomową tuleję teleskopową, typ zębatki itp.; zgodnie z formą montażu można go podzielić na wózek, kolczyki, spód, wały zawiasów itp.
