Wciągnik 620

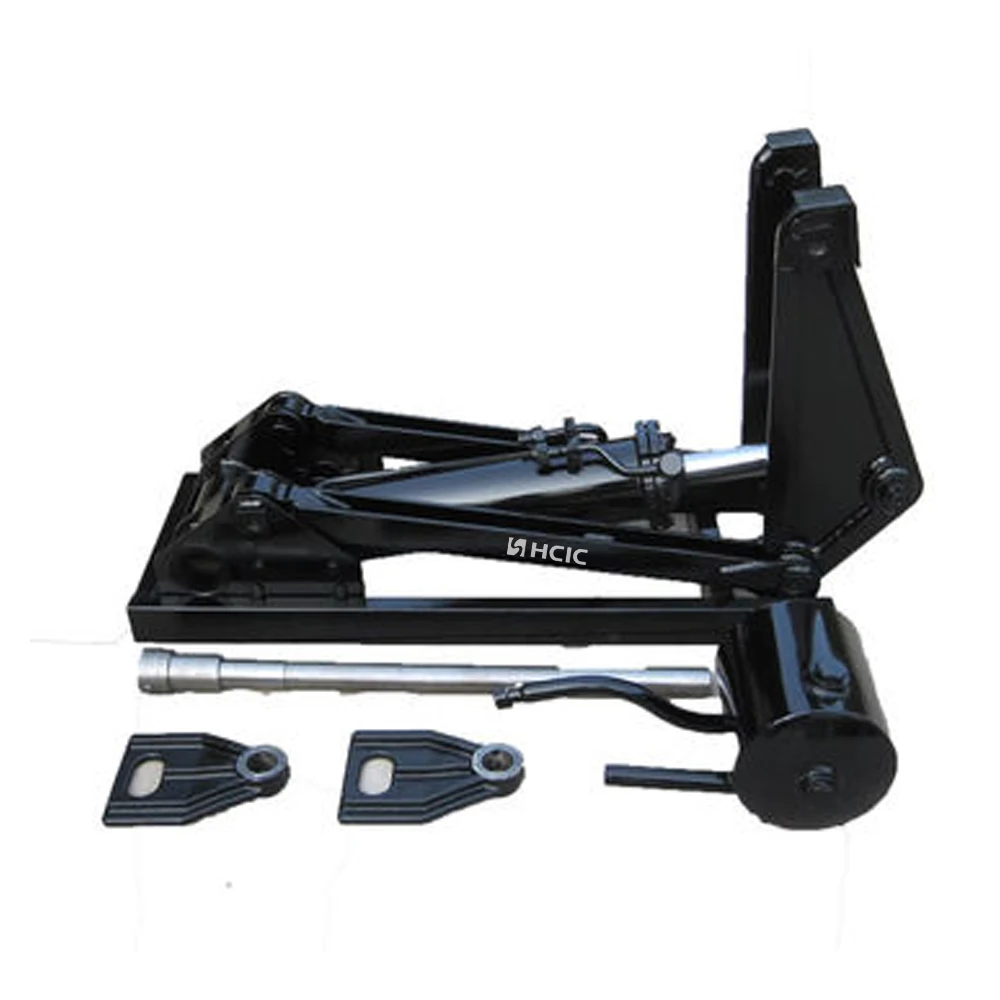

Jako profesjonalny producent oferujemy niezawodne, niestandardowe rozwiązania hydrauliczne. Amerykański wciągnik nożycowy HCIC Model 620 pasuje do zabudów wywrotkowych o długości 20–25 stóp i idealnie nadaje się do transportu wywrotek, rozbiórek i wywrotek w gospodarstwach rolnych. Wyposażony w konstrukcję dźwigni o średnicy 37,5 cala i cylinder o średnicy 6 cali, zapewnia dużą siłę odspajania i stabilną wydajność podnoszenia. Przegub o zerowym skręcie, hartowane sworznie i zrobotyzowane spawanie zapobiegają skręcaniu się ramy i zapewniają długotrwałą trwałość w przypadku ciężkich pojazdów ciężarowych.

I. Geometria siły odspajania: dlaczego model 620 wygrywa

Zaleta dźwigni Kupowanie żelaza jest łatwe, ale kupowanie dźwigni stanowi problem inżynieryjny. Wciągnik model 620 zaprojektowano z myślą o określonej odległości montażowej wynoszącej 37,50 cala (wymiar B). To nie jest liczba losowa; jest to obliczony punkt obrotu potrzebny do zmaksymalizowania siły odspajania podczas pierwszych 10 stopni podnoszenia. W transporcie ciężkim to właśnie w tym miejscu zatrzymują się standardowe cylindry. Nasz 6-calowy cylinder (wymiar D) współpracuje z „ramą wzmacniającą”, aby przekształcić ciśnienie hydrauliczne w liniowy moment obrotowy, który zapobiega skręcaniu się platformy wywrotki pod obciążeniem niecentrycznym.

II. Parametry techniczne modelu 620

III. Inżynieria osi „Zero-Twist”: podstawowe funkcje

• Łuk dźwigni 37,5 cala:W przeciwieństwie do jednostek o krótkiej ramie, Model 620 wykorzystuje konstrukcję z poszerzonym łukiem. Taka geometria wymusza, aby nadwozie wywrotki pozostawało idealnie ustawione w stosunku do podwozia, skutecznie eliminując ugięcie ramy powodujące przewracanie się na nierównych miejscach pracy.

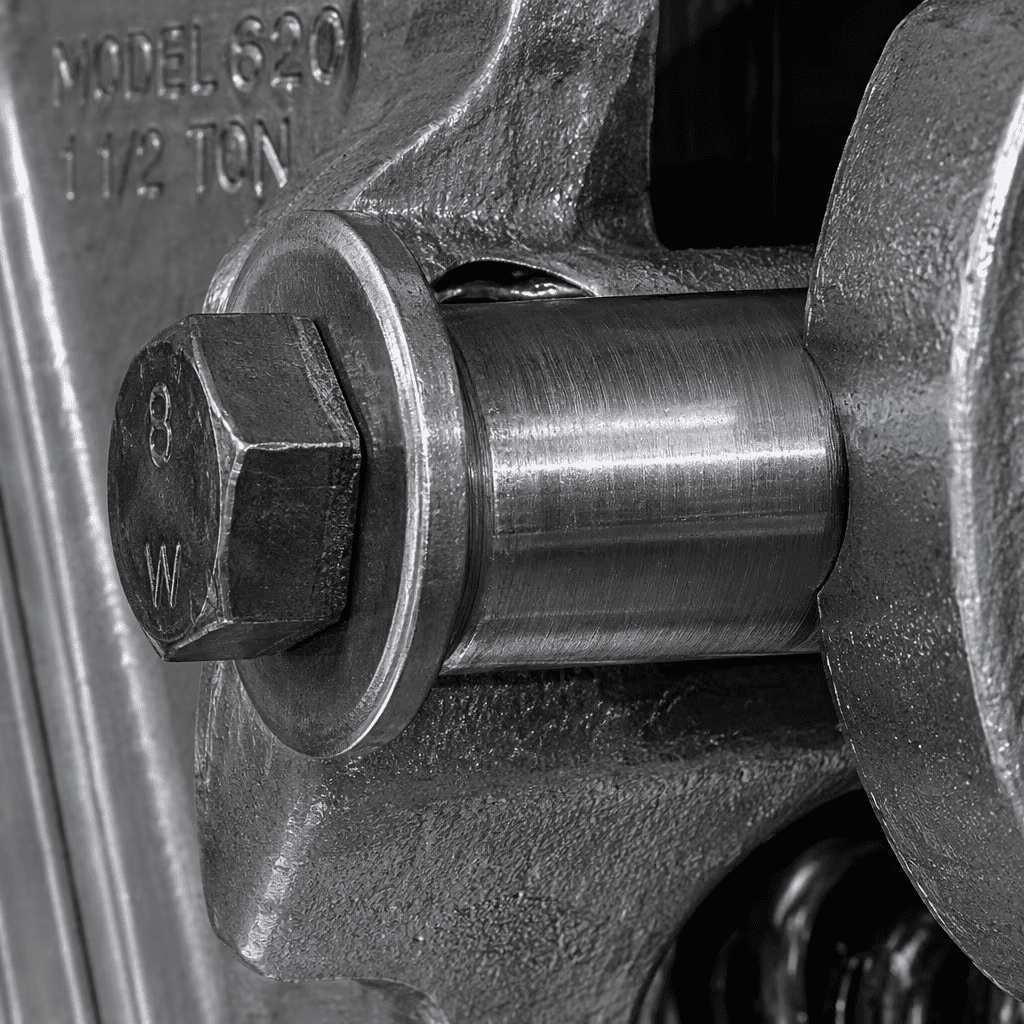

• Hartowane indukcyjnie dławiki zębate:Wyeliminowaliśmy punkty obrotu wykonane z miękkiego metalu, które można znaleźć w jednostkach budżetowych. Nasze wciągniki nożycowe typu amerykańskiego posiadają sworznie hartowane indukcyjnie (HV600+), które są odporne na zużycie „owalne” spowodowane przesuwaniem ładunków o dużym tonażu.
• Zrobotyzowane spawanie impulsowe:Nie ufamy spawaniom ręcznym w zastosowaniach wymagających wysokiego momentu obrotowego. Nasze ramy są łączone przy użyciu pulsacyjnych systemów robotycznych, które gwarantują głęboką penetrację połączeń blach stalowych o grubości 0,5 cala. Kropka.

IV. Scenariusze zastosowań: Tam, gdzie dominuje model 620/625

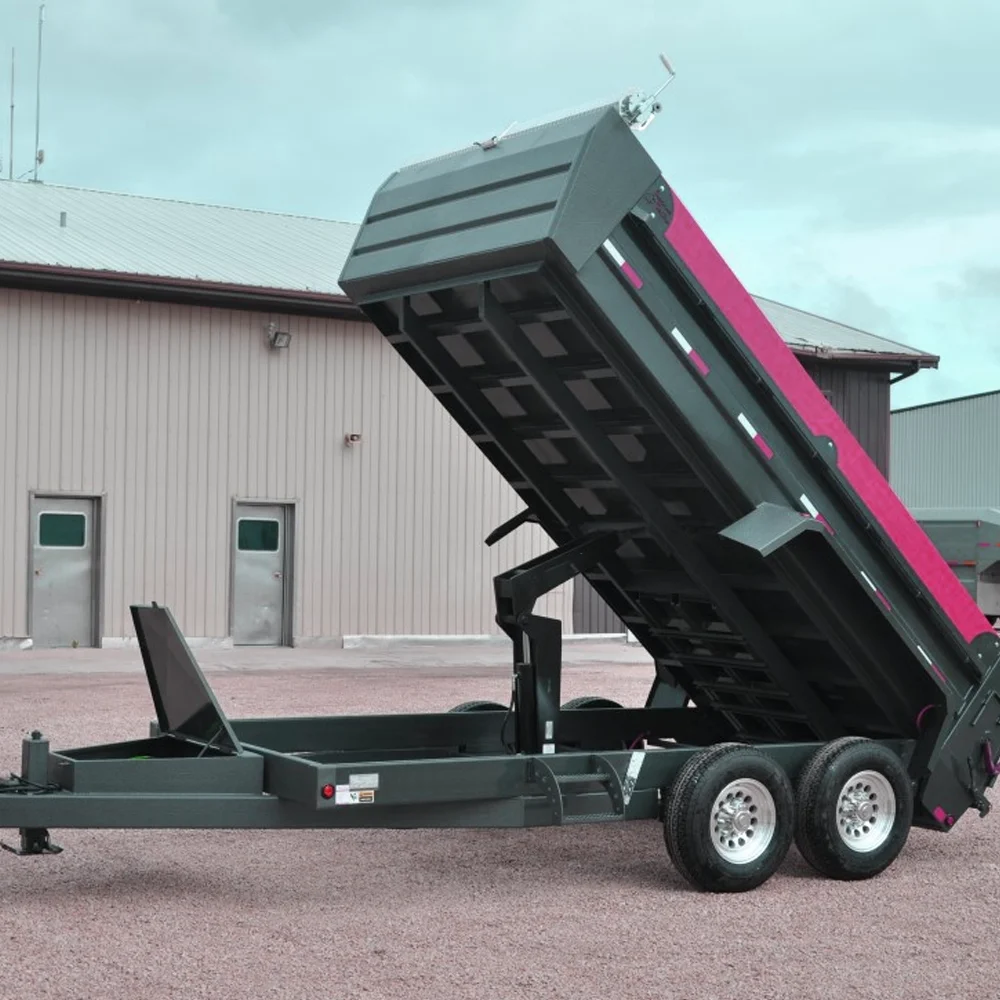

• Korpusy wyładowcze 20-25 stóp:Idealny do profesjonalnych samochodów ciężarowych z długim podwoziem, gdzie stabilność ma ogromne znaczenie dla bezpieczeństwa.
• Transport rozbiórkowy:Obsługa postrzępionego betonu i stalowych prętów zbrojeniowych, w których środek ciężkości ładunku stale się zmienia.
• Ciężkie wywrotki Ag:Zbiorniki o dużych ziarnach pracujące w miękkich warunkach glebowych, które wymagają samostabilizującego mechanizmu podnoszącego.

IV. Często zadawane pytania dotyczące podnośników nożycowych

P: Dlaczego mój wciągnik „zacina się” podczas końcowej fazy rozciągania?

Odp.: Zwykle jest to napowietrzanie lub niedopasowane natężenie przepływu. W przypadku wciągnika nożycowego typu amerykańskiego o średnicy 6,00 cala pompa musi zapewniać stałą prędkość 15–20 GPM. Jeśli przepływ jest zbyt niski, olej kawituje przy skoku wynoszącym 25,00 cali, powodując gwałtowny ruch.

P: Czy do kątowników montażowych mogę użyć standardowych śrub klasy 5?

O: Absolutnie nie. Siły ścinające działające na Model 625 są ogromne. Należy użyć śrub kołnierzowych klasy 8 (lub metrycznych 10.9). Klasa 5 będzie się rozciągać, co doprowadzi do „odchylenia obrotu” i ostatecznie pęknięcia występów montażowych.

P: Mój wymiar „E” nie jest zgodny z katalogiem. Czy źle to zamontowałem?

Odp.: Wymiar „E” to maksymalne rozciągnięcie w oparciu o naszą geometrię obrotu. Jeśli zawias zrzutowy znajduje się zbyt daleko na rufie, ograniczysz efektywne wysunięcie. Przed wierceniem w podwoziu zawsze sprawdź przesunięcie tylnego zawiasu w stosunku do osi obrotu.

V. Wniosek: Niezawodność jest miarą mierzoną

W HCIC nie sprzedajemy „powodzenia”. Sprzedajemy udokumentowaną dźwignię mechaniczną o długości 37,5 cala. Jeśli masz już dość widoku skręcających się ram ciężarówek pod pełnym obciążeniem, czas przejść na standard 620/625. Gotowy na pełny plik integracji CAD dla konkretnego podwozia? Skontaktuj się z naszym zespołem inżynierów już dziś.
