Wymiary (dł.*szer.*wys.):2880x2450x2700 Rozmiar stołu (mm): 1000x500 Liczba osi:5 Przesuw stołu (X) (mm): 800 Przesuw stołu (Y) (mm): 500 Przesuw stołu (Z) (mm): 500 Dokładność pozycjonowania (mm): 0,0075 Powtarzalność (X/Y/Z) (mm): 0,005 Zakres prędkości wrzeciona (obr./min): 1 - 8000 obr./min Moc silnika wrzeciona (kW): 7,5 Maks. Obciążenie stołu (kg): 600 kg Min. Czas zmiany narzędzia:3
Frezarka odnosi się do frezarki używanej do obróbki różnych powierzchni przedmiotu obrabianego. Ogólnie rzecz biorąc, frez napędzany jest głównie ruchem obrotowym, a przedmiot obrabiany i frez poruszają się w ruchu posuwowym. Można go obrabiać płaszczyzną, rowkiem, można go również przetwarzać na różnych zakrzywionych powierzchniach, przekładniach i tak dalej.
Wysokiej jakości piasek żywiczny
Wrzeciono Tajwanu
Tajwańska śruba kulowa i nakrętka zabezpieczająca
Cylinder ciśnieniowy z Tajwanu
Japońskie łożysko NSK, niemieckie sprzęgło R+W
Automatyczny układ smarowania
Przenośnik wiórów w opcji
Aplikacja:

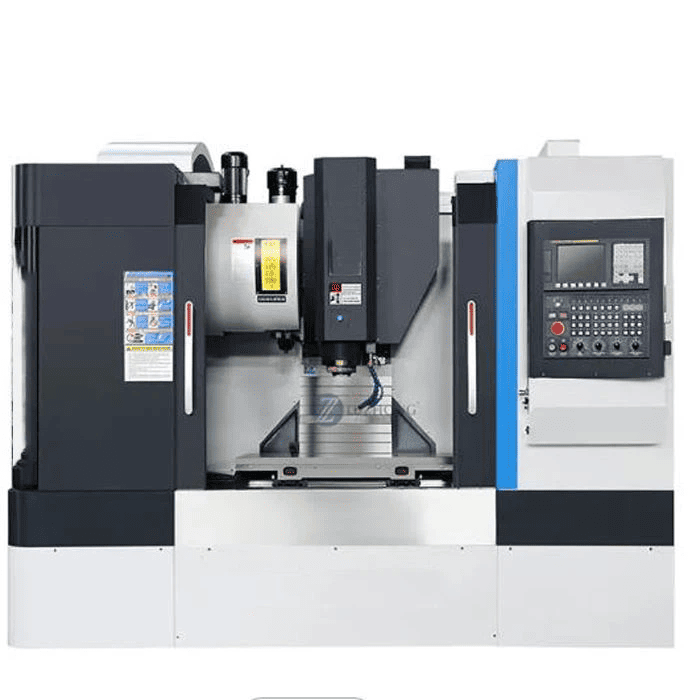

Ten VMC nadaje się do obróbki mechanicznej i wytwarzania form. Może także dostosować się do wymagań przetwarzania od zgrubnego
obróbka do wykończenia obróbki. Może również zakończyć wiele procedur roboczych, takich jak frezowanie, wiercenie, gwintowanie, wytaczanie itp.
Wszystkie parametry można dostosować
Parametry próbki
| NIE. | Przedmiot | Dane techniczne |
|---|---|---|
| A Parametry techniczne obrabiarki: | ||
| 1 | Korpus maszyny i wszystkie części wykonane są z nanoodlewów | |
| 2 | Rozmiar stołu | 500×400mm |
| 3 | Rowek T (szerokość x ilość x rozstaw) | 10×5×78mm |
| 4 | Największy ładunek | 200 KG |
| 5 | Maksymalna wysokość podawania | 280mm |
| 6 | Odległość od czoła wrzeciona do miejsca pracy | 100-280 mm |
| 7 | Przesuw trójosiowy X/Y/Z | 450/400/170 mm |
| 8 | Średnica wrzeciona | Ø100mm |
| 9 | Prędkość wrzeciona | 36000 obr./min |
| 10 | Moc silnika wrzeciona | 6KW |
| 11 | Pojemność biblioteki narzędzi wrzeciona | 8 |
| 12 | Czas zmiany narzędzia | 5S |
| 13 | Stożek wrzeciona | ISO25 |
| 14 | Zajęcia z biblioteki noży | Obrót tarczy serwa |
| 15 | Szybkość zmiany X/Y/Z | 12/12/12 m/min |
| 16 | Szybkość przetwarzania | 6-12 m/min |
| 17 | Dokładność pozycjonowania | ±0,006/300 mm |
| 18 | Powtarzalna dokładność pozycjonowania | ±0,006/300 mm |
| 19 | Dokładność obrabianej powierzchni | ≤Ra1,6 |
| 20 | Dokładność obróbki | ± 0,01 mm |
| 21 | Opcjonalnie czteroosiowy pięcioosiowy | Tak |
| 22 | Kąt obrotu osi A | ±105 stopni |
| 23 | Piąta oś C. Kąt obrotu | 360 stopni |
| 24 | Tryb połączenia pięcioosiowego | 5 osi z ruchem |
| 25 | Napięcie robocze | 380 V/50 Hz ± 10% lub 220 V/60 Hz |
| 26 | Rozmiar maszyny (l * szer. * wys.) | 1450×1600×2100mm |
| 27 | Masa ciała | 1500 kg |
| B Szczegóły konfiguracji obrabiarki Parametry marki: | ||
| 1 | Konfiguracja systemu | Tajwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Wrzeciono | Precyzyjne, szybkie i ciche wrzeciono o mocy 6 kW, chłodzone olejem |
| 3 | Śruba kulowa | Japonia NSK, Niemcy RexRoth) 2005 |
| 4 | Przewodnik liniowy | Tajwańska precyzyjna prowadnica HIWIN/ABBA H25 |
| 5 | Jednostka serwa | Silnik serwo Panasonic 750W/Ncstudio |
| 6 | Łożysko walcówki | Łożysko precyzyjne TPI z Tajwanu |
| 7 | Przełączanie zasilania | Wątek Tajwanu Ming |
| 8 | Przełącznik elektryczny | Chint |
| 9 | przetwornik | * Konwerter kwadratowy |
1. Frezarka bramowa: w tym frezarka i wytaczarka bramowa, frezarka i strugarka bramowa oraz frezarka dwukolumnowa, służą do obróbki dużych części.
2.Frezarka jednokolumnowa i frezarka jednoramienna: pozioma głowica frezarska tej pierwszej może poruszać się wzdłuż szyny prowadzącej kolumnę, stół do posuwu wzdłużnego; Głowica frezarska końcowa tego ostatniego może poruszać się poziomo wzdłuż prowadnicy wspornikowej, a wspornik może również regulować wysokość wzdłuż prowadnicy kolumny. Obydwa są używane do obróbki dużych części.
3.stół nie podnosi frezarki: istnieją dwa rodzaje prostokątnego stołu roboczego i okrągłego stołu roboczego, jest to średniej wielkości frezarka pomiędzy frezarką ze stołem podnoszonym a frezarką bramową. Jego ruch pionowy odbywa się poprzez podniesienie głowicy frezującej na kolumnie.
4. Frezarka przyrządowa: mała frezarka ze stołem podnoszonym, używana do obróbki instrumentów i innych małych części.
5. Frezarka narzędziowa: używana do produkcji form i narzędzi, wyposażona w pionową głowicę frezującą, uniwersalny stół kątowy i wtyczkę oraz inne akcesoria, ale także do wiercenia, wytaczania i obróbki interpolacyjnej.
6. Inne frezarki: takie jak frezarka do wpustów, frezarka CAM, frezarka wału korbowego, frezarka z czopami tocznymi i frezarka do wlewków kwadratowych itp. to specjalne frezarki produkowane do obróbki odpowiedniego przedmiotu obrabianego.

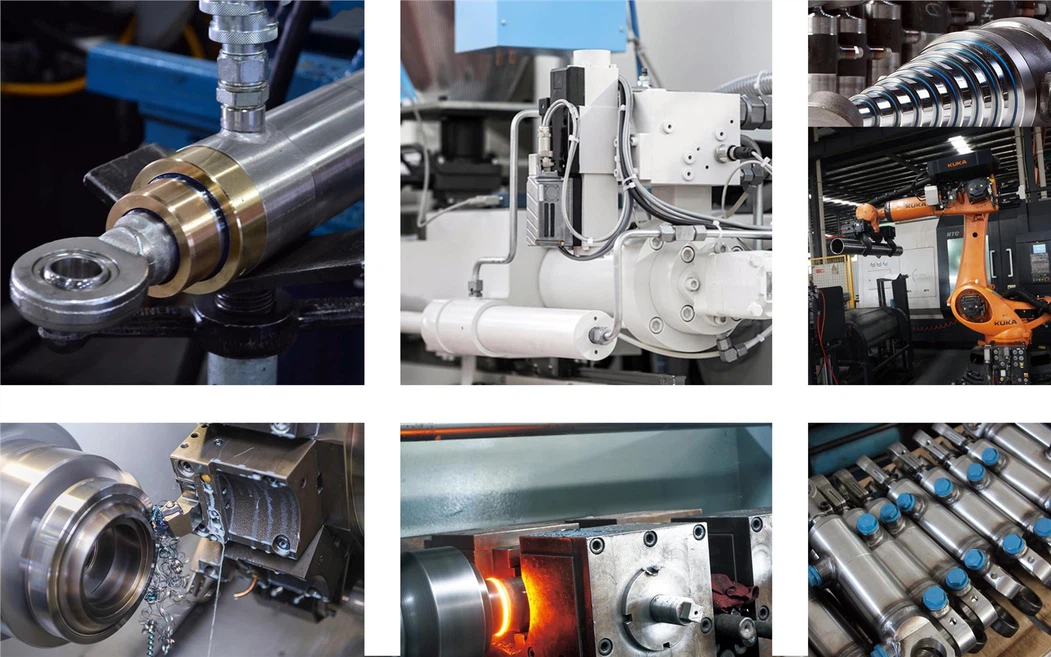

HCIC oferuje pełną personalizację wszystkich cylindrów hydraulicznych:
· Niestandardowy otwór, średnica pręta i długość skoku
· Regulacja ciśnienia roboczego do 10 000 PSI
· Wiele opcji montażu: ucho, kołnierz, czop, ucho
· Specjalne materiały uszczelniające do środowisk o wysokiej i niskiej temperaturze oraz środowiskach korozyjnych
· Niestandardowa farba, powłoka i etykietowanie
· Produkcja OEM/pod marką własną
1. 13 lat doświadczenia.
2. Perfekcyjne wykonanie. Zawsze zaangażowani w badania i rozwój.
3. Upewnij się, że produkty spełniają standardy jakości.
4. Upewnij się, że towar zostanie dostarczony na czas.
5. Odpowiemy w ciągu 2 godzin.
6. Zapewnij ciepłą i przyjazną obsługę oraz obsługę posprzedażną.
7. Gwarantowana dobra jakość i najlepsza obsługa, ponieważ kupujesz od lokalnego dostawcy.
8. Dostępne są różne wzory, kolory, style, wzory i rozmiary.
9. Mile widziane niestandardowe specyfikacje.
1. Jak zagwarantujesz jakość?
Przetestujemy i wyślemy film testowy do kupującego, aby potwierdzić przed wysyłką.
2. Kiedy wyślesz zamówienie?
Po otrzymaniu potwierdzenia wpłaty postaramy się wysłać przesyłkę w ciągu 48 godzin.
3. Jak mogę śledzić moje zamówienie?
Po wysłaniu zamówienia wyślemy Ci e-mailem szczegóły wysyłki.
4. Jeśli nie jestem zadowolony z produktów, czy mogę zwrócić towar?
Tak, oferujemy usługę wymiany i naprawy w okresie gwarancyjnym.
5. Jak sprawić, by nasza firma była długoterminowa i dobra?
A. Utrzymujemy dobrą jakość i konkurencyjną cenę, aby zapewnić naszym klientom korzyści;
B. Szanujemy każdego klienta jako naszego przyjaciela i szczerze robimy interesy i zaprzyjaźniamy się z nimi, bez względu na to, skąd pochodzą.
