Zasilacz hydrauliczny prądu stałego

Agregat hydrauliczny prądu stałego jest sercem mobilnej hydrauliki wolnej od WOM, a nie akcesoriami.

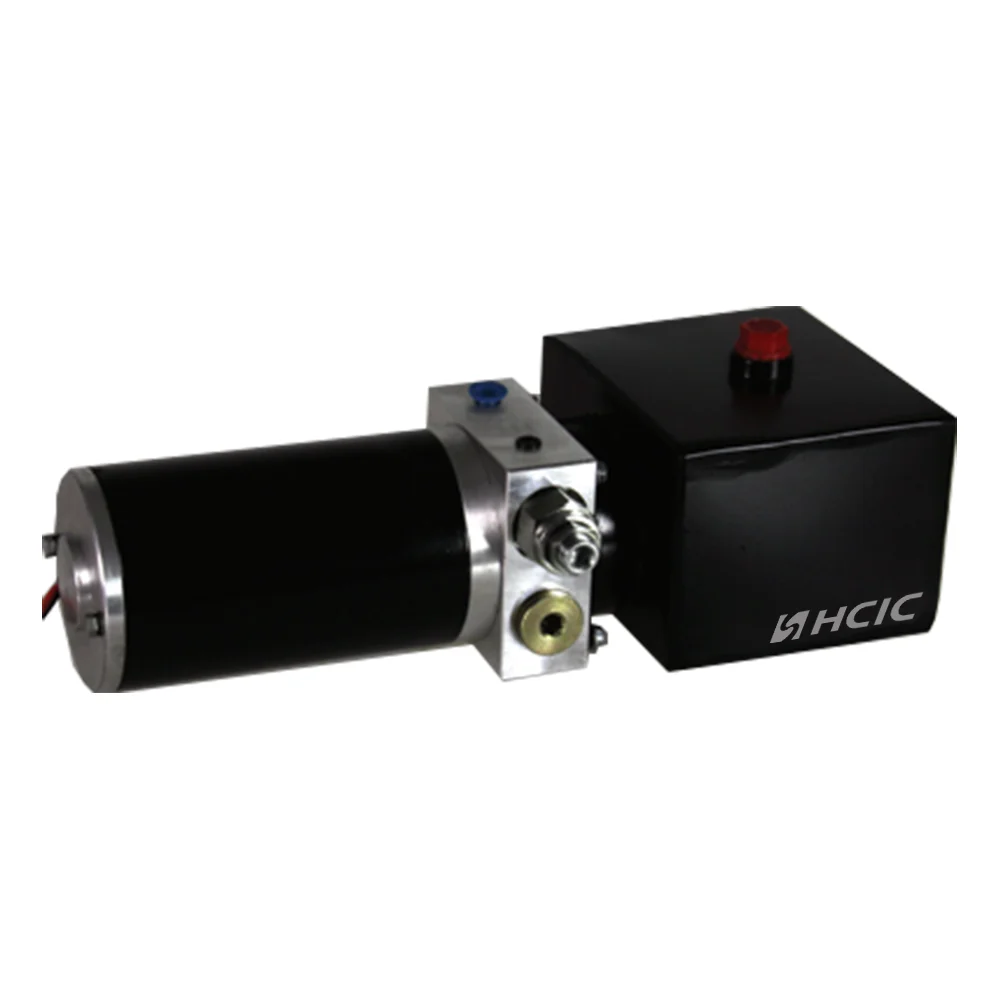

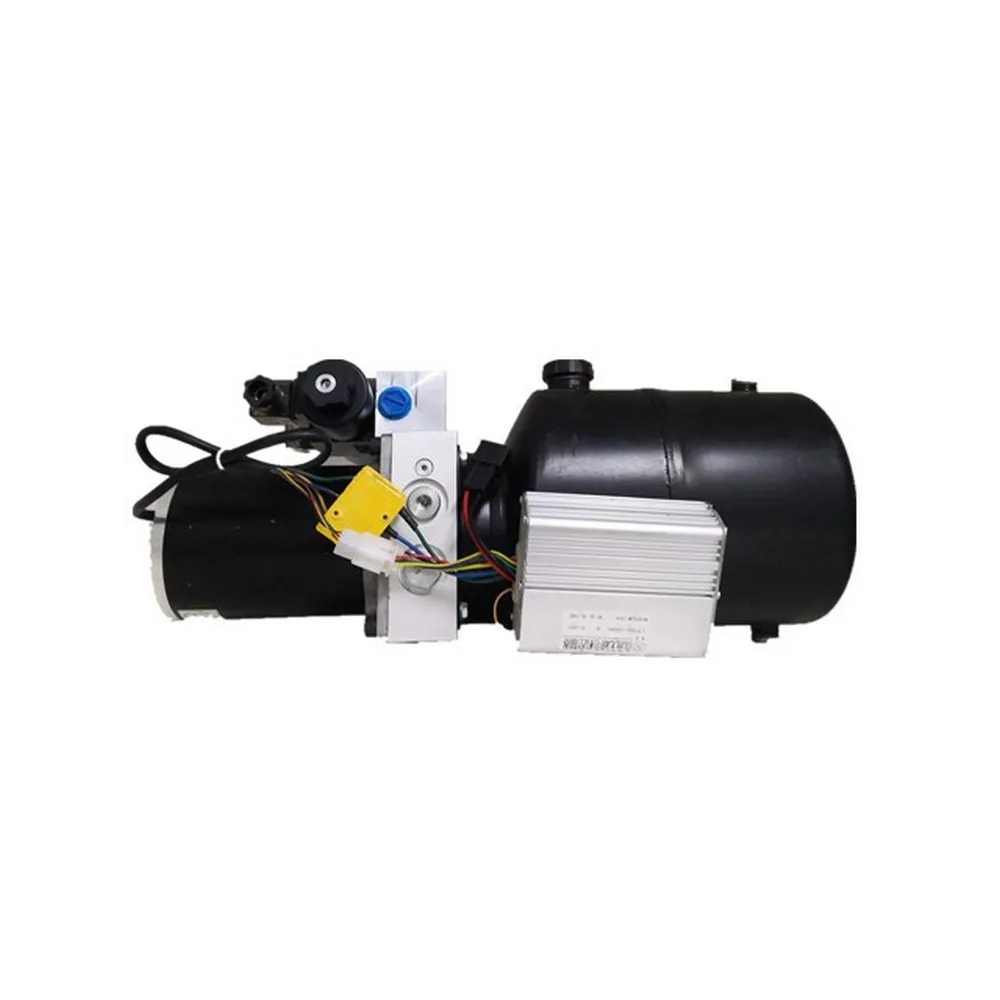

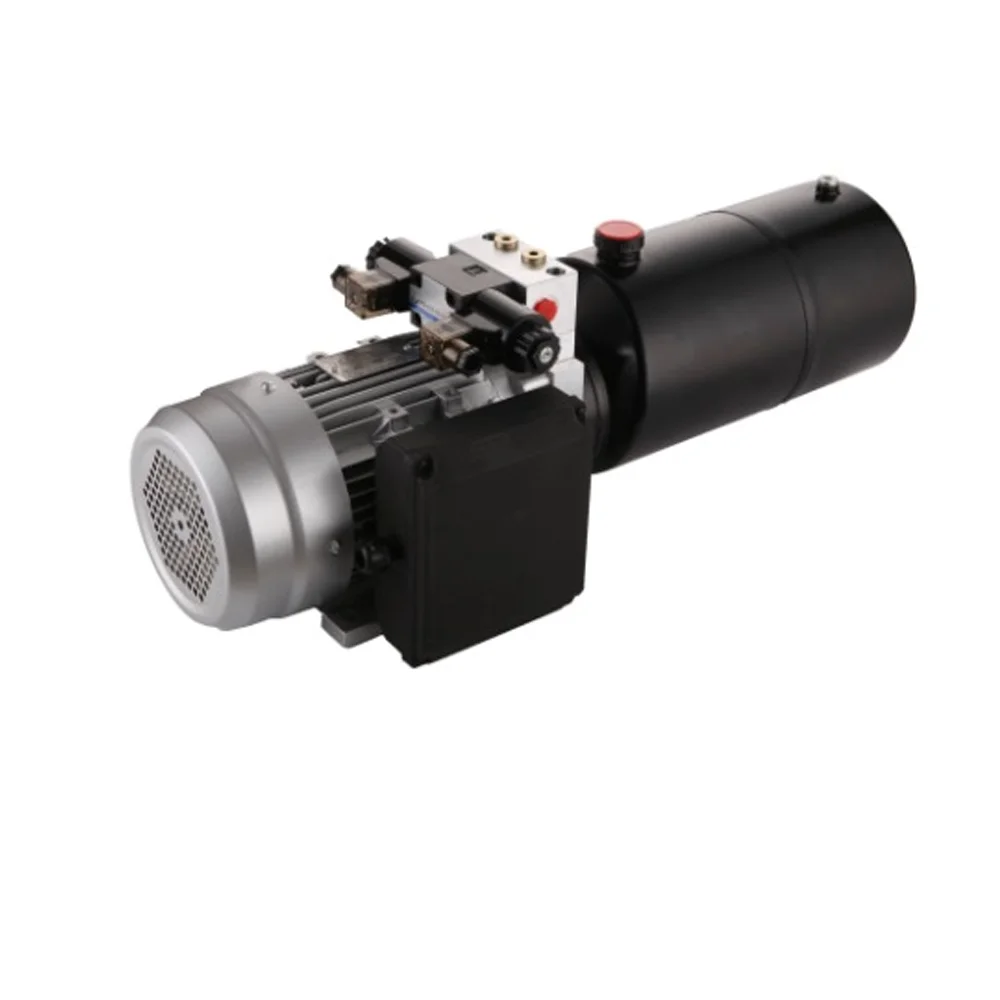

Jednostki serii HCIC PU są w całości produkowane w Jinan — bez outsourcingu i bez białej etykiety. Każdy z nich wykorzystuje nasz własny silnik uzwojony, pompę zębatą dopasowaną do obciążenia i bloki zaworów obrabiane na naszym sprzęcie CNC do cylindrów.

Zasilany akumulatorami samochodów ciężarowych 12 V/24 V, zasila cylindry podnośników wywrotek, podnośników nożycowych i platform plandekowych. Brak przystawki odbioru mocy lub działającego silnika; wystarczy podłączyć kable i węże.

Typowe awarie wynikają z niedowymiarowanych przewodów, uwięzionego powietrza lub źle wyregulowanych zaworów nadmiarowych. Każde urządzenie jest testowane pod obciążeniem przez 3 minuty przy ciśnieniu 110%. Jednostki z udarem pobieranym powyżej 8% amperów są ponownie kalibrowane.

I. Podział produktu — co tak naprawdę otrzymujesz

1.1 Silnik

Nawijamy własne silniki prądu stałego. 2-biegunowy z uzwojeniem szeregowym, izolacja klasy H do 180°C. PU-2000 napędza silnik o mocy 2,0 kW. PU-4500 napędza silnik o mocy 4,5 kW. Różnica nie polega tylko na mocy – to cykl pracy.

Silnik o mocy 2,0 kW w systemie 12 V pobiera około 200 amperów przy pełnym obciążeniu. Większość akumulatorów do samochodów ciężarowych wytrzymuje 30–45 sekund przy normalnej pogodzie. Poniżej -10°C potrzebujesz silnika o mocy 4,5 kW w systemie 24 V. Zimny ​​olej jest gęsty. Marginalny silnik zgaśnie.

Twornik jest dynamicznie wyważany z tolerancją G6.3. Przed montażem sprawdzamy każdy silnik na Meggerze pod napięciem 500 V DC. Rezystancja izolacji poniżej 20 MΩ = odrzucenie.

1.2 Pompa

Pompa zębata. Korpus aluminiowy. Przekładnie ze stali hartowanej, szlifowane na bokach zębów do wykończenia powierzchni Ra 0,8 μm.

Zakresy przemieszczeń:

• PU-2000: 1,2 cm3/obr. do 3,2 cm3/obr
• PU-3000: 2,5 cm3/obr. do 5,0 cm3/obr
• PU-4500: 4,0 cm3/obr. do 8,0 cm3/obr

Dlaczego to ma znaczenie: natężenie przepływu = przemieszczenie x obroty silnika. Pompa o pojemności 3,2 cm3 przy 2800 obr./min daje około 9 litrów na minutę. To określa, jak szybko porusza się cylinder. Cylinder o skoku 40 cali i średnicy 4 cali potrzebuje około 8,2 litra do pełnego rozciągnięcia. Przy 9 l/min dzieje się to w około 55 sekund. Zmień wydatek pompy, a zmienisz prędkość. Prosta matematyka. Żadnej magii.

1.3 Blok zaworowy

Obrabiane CNC z kęsów aluminium 6061-T6. Nieobsadzony. Korpusy odlewane mają porowatość. Dowiedzieliśmy się o tym w 2005 r., po partii 200 sztuk, wrócili z włoskowatymi pęknięciami wynikającymi z pustek odlewniczych.

Konfiguracja standardowa:

• Jeden zawór zwrotny (typ grzybkowy, gniazdo hartowane)
• Jeden zawór nadmiarowy (działania bezpośredniego, regulowane w zakresie od 10 do 25 MPa)
• Jeden zawór elektromagnetyczny opuszczania (cewka NC, 12V lub 24V)
• Porty robocze SAE #6 lub #8

Nadciśnienie jest ustawione i uszczelnione fabrycznie na wartość 1,1 × ciśnienia znamionowego systemu. Używamy stanowiska testowego naładowanego azotem, a nie testera ciężaru własnego. Testery ciężaru własnego doskonale sprawdzają się w laboratoriach kalibracyjnych; nie wychwytują dynamicznego dryftu ciśnienia pękania.

1.4 Zbiornik

Zbiornik stalowy do montażu poziomego. ścianka 2mm. Malowana proszkowo wewnątrz i na zewnątrz. Wewnętrzna przegroda ograniczająca rozpryskiwanie się oleju na nierównym podłożu.

Pojemności: 4L, 6L, 8L, 12L, 15L.

Nakrętka odpowietrzająca posiada element filtrujący o średnicy 40 mikronów. Zdziwiłbyś się, ile jednostek ulega awarii, ponieważ ktoś zgubił korek odpowietrzający i dostał się do środka brud. Ziarnko piasku o wielkości 150 mikronów uszkodzi obudowę pompy zębatej w ciągu około 20 cykli.

II. Dane techniczne

III. Scenariusze zastosowań

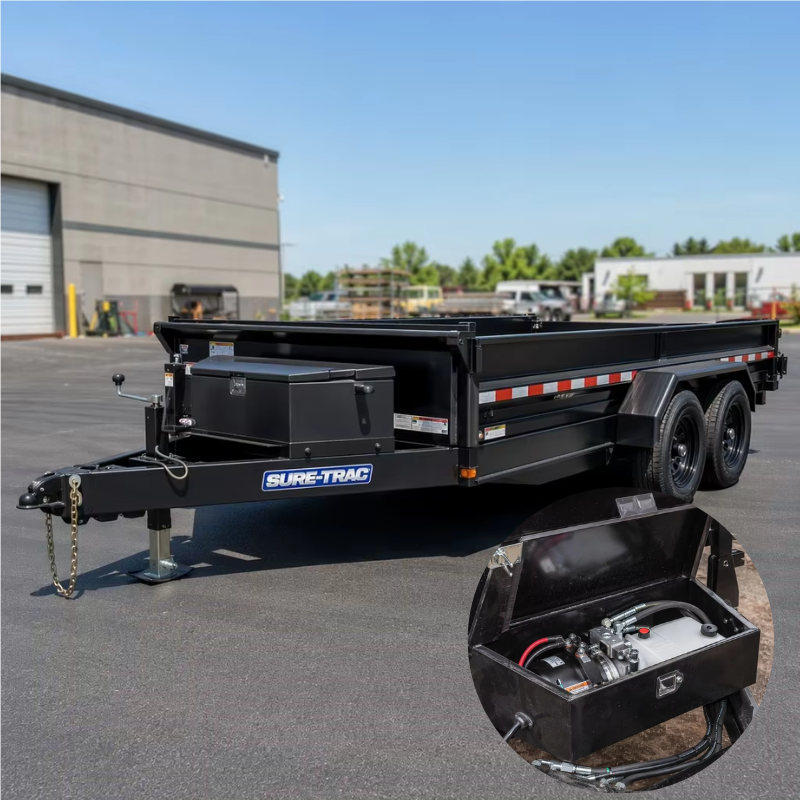

3.1 Przyczepy wywrotkowe (2–10 ton)

To 70% tego, do czego dostarczamy naszą serię PU. Jednoosiowa przyczepa wywrotka o nośności 5 ton z 4-stopniowym podnośnikiem teleskopowym potrzebuje około 16 MPa, aby rozerwać ładunek przy kącie nachylenia 45°. PU-3000 przy 20 MPa daje margines 25%. Margines ten ma znaczenie, gdy ładunkiem jest mokry piasek, a nie suchy żwir.

Urządzenie montuje się na zaczepie przyczepy, wewnątrz stalowej obudowy. Długość kabla od akumulatora do silnika powinna wynosić co najmniej 35 mm² w przypadku odcinków o długości poniżej 3 metrów. Do każdego urządzenia dołączamy stycznik przekaźnikowy 200A. Nie pomijaj przekaźnika. Zespawasz styki elektromagnesu w sterowniku ręcznym.

3.2 Wózki samochodowe / Przyczepy z platformą uchylną

Niższe zapotrzebowanie na przepływ. Jednostopniowy cylinder o średnicy 3 cali i skoku 24 cali potrzebuje około 2,8 litra na rozciągnięcie. Przy przepływie 5 l/min w przypadku PU-2000 z pompą 2,0 cm3 pokład ten przechyla się w ciągu około 34 sekund. Na tyle gładki, że samochód nie szarpie.

3.3 Podnośniki nożycowe i żurawie samochodowe

Te aplikacje wymagają trzymania. Kiedy cylinder się zatrzyma, musi pozostać zatrzymany — bez pełzania i dryfu przez 8 godzin. Dla tych zamówień oferujemy sterowany pilotem zawór zwrotny na bloku zaworowym. Grzybek opiera się o docieraną powierzchnię. Wyciek przy ciśnieniu znamionowym 80%: mniej niż 0,1 cm3 na minutę.

3.4 Kompatybilne modele podnośników

Nasza seria PU jest wstępnie dopasowana do siłowników wciągników HCIC:

IV. Często zadawane pytania

V. Produkcja — jak ją budujemy

Obudowa silnika zaczyna się od rury stalowej 1050. Przecinamy go, licujemy z obydwoma końcami i wiercimy gniazdo stojana z tolerancją H7 na tokarce CNC. Stojan jest wciskany z wciskiem 0,02 mm. Za luźno i wibruje. Zbyt ciasne, co powoduje pękanie obudowy w niskich temperaturach.

Przekładnie pompy są frezowane z 20CrMnTi, a następnie nawęglane do głębokości obudowy 0,8-1,0 mm przy 58-62 HRC. Obudowa przekładni jest szlifowana do otworu Ra o grubości 0,4 μm. Luz końcówek przekładni: 0,06-0,10 mm. Poniżej 0,06 mm i rozszerzalność cieplna blokuje koła zębate. Powyżej 0,10 mm i sprawność objętościowa spada poniżej 85%.

Każda zmontowana jednostka trafia na stanowisko testowe. Logujemy:

• Pobór prądu bez obciążenia (wartość bazowa dla tego parowania silnik/pompa)
• Natężenie przepływu przy przeciwciśnieniu 10 MPa
• Ciśnienie pękania zaworu nadmiarowego
• Wyciek wewnętrzny przy ciśnieniu znamionowym 80% (przytrzymaj przez 30 sekund)
• Pobór prądu przy pełnym obciążeniu

Wszystkie dane trafiają do arkusza testowego z numerem seryjnym. Otrzymasz kopię wraz z urządzeniem.

VI. O HCICu

HCIC produkuje produkty hydrauliczne od 1998 roku. Ponad 300 pracowników. Trzy fabryki w prowincji Shandong. Ponad 54 miliony USD rocznej sprzedaży. Produkty wysyłane do ponad 50 krajów.

Nie jesteśmy firmą handlową. Posiadamy linie CNC, stanowiska spawalnicze, honownice i stanowiska testowe. Wysyłając do nas e-mail na temat agregatu hydraulicznego, rozmawiasz z ludźmi, którzy obrabiali blok zaworowy, a nie z pośrednikiem, który nigdy nie widział wnętrza pompy.

Nasz zespół badawczo-rozwojowy składa się z 10 inżynierów z 15-25-letnim stażem pracy w hydraulice. Nie kopiujemy jedynie projektów konkurencji. Kiedy klient przesyła nam raport o awarii, nasz zespół inżynierów przeprowadza pełną sekcję — metalurgię, wykończenie powierzchni, kontrolę wymiarową — i podejmuje działania naprawcze w ciągu 14 dni.

Certyfikat ISO 9001:2015. Własna linia do azotowania QPQ. Testowanie w mgle solnej zgodnie z ASTM B117.

Zajmujemy się również produkcją:

• Siłowniki teleskopowe dwustronnego działania (wywóz śmieci, przyczepy wywrotki)
• Cylindry systemu plandekowego
• Spawane cylindry z rurami poprzecznymi
• Cylindry cięgnowe (AG i przemysłowe)
• Cylindry pługów śnieżnych
• Niestandardowe kolektory hydrauliczne i zespoły zaworów
