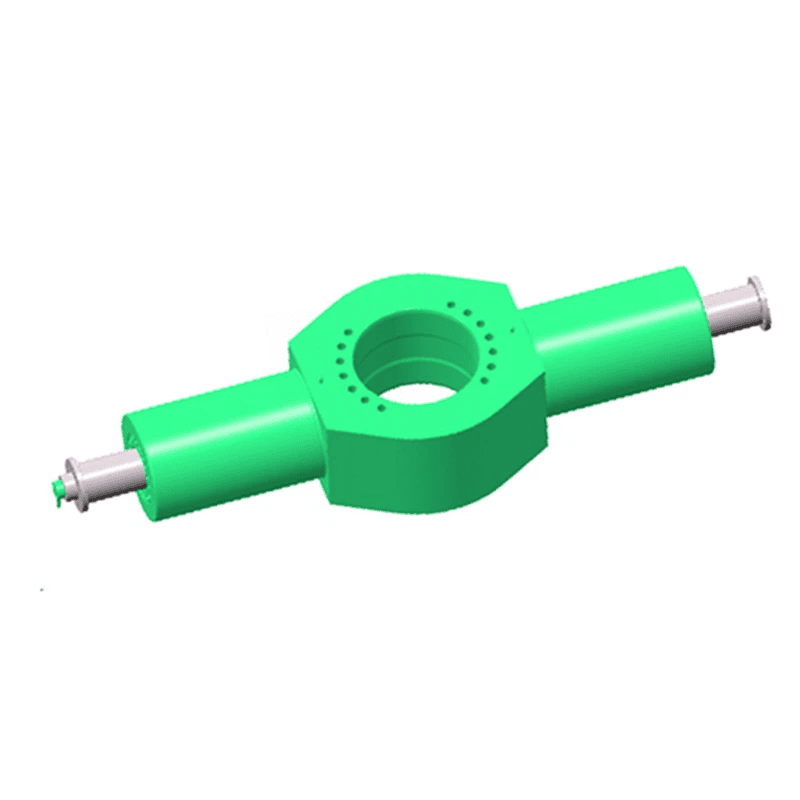

Cylinder hydrauliczny dwustronnego działania Wprowadzenie: Ciśnienie: hydrauliczne, wysokie ciśnienie Waga (kg): 70 Wymiary (dł.*szer.*wys.): 100x50x50cm Maksymalny skok: 1000 mm Średnica rury wewnętrznej: 450 mm Materiał: stal 45 # Udźwig: 500 ton Średnica pręta: 200 mm Zewnętrzna średnica rury: 500 mm Zastosowanie: naciśnij Typ aktorski: podwójny Skok: 15000 mm Maks
Efektywna powierzchnia jego dwóch komór jest inna, ponieważ tłoczysko ma tylko po jednej stronie tłoka. Przy dostarczaniu oleju do różnych komór tłok porusza się z różnymi prędkościami przy tej samej ilości oleju. Jeśli siła obciążenia, którą należy pokonać, jest taka sama, ciśnienie zasilania olejem wymagane przez różne wnęki cylindra hydraulicznego jest inne lub po ustawieniu ciśnienia w układzie ciśnienie obciążenia, które mogą pokonać dwa kierunki cylindra hydraulicznego, jest różne, co stanowi strukturę i zasadę działania cylindra hydraulicznego.
W porównaniu do metod mechanicznych i przenoszenia mocy, układ hydrauliczny jest nie tylko mały i lekki, lekki, ale także ma tę samą moc, co moc wyjściowa przekładni mechanicznej na dużą skalę, co oznacza, że ciężar jego mocy jednostkowej jest niewielki, co wpływa na układ układu i sposób podłączenia połączeń i połączeń. Elastyczność instalacji jest bardzo duża, więc może stanowić złożony system, który jest trudny do uformowania innymi metodami. Układ hydrauliczny wprowadza ciśnienie energii mechanicznej do oleju hydraulicznego przez silnik, aby napędzać cylinder oleju hydraulicznego i silnik.
Wszystkie parametry można dostosować
| Model | Tonaż | Siła rozciągająca (KN) | Skok (mm) | Średnica otworu centralnego (mm) | Powierzchnia tłoka (mm²) | Znamionowe ciśnienie oleju (Mpa) | Liczba maks. Pasma naprężające |
|---|---|---|---|---|---|---|---|
| HCIC750 | 75 | 750 | 200 | 63 | 15072 | 50 | 3 pasma |
| HCIC1000 | 100 | 1000 | 80 | 18344 | 55 | 4 pasma | |
| HCIC1100 | 110 | 1100 | 80 | 21254 | 52 | 5 pasm | |
| HCIC1200 | 120 | 1200 | 85 | 23550 | 51 | 5 pasm | |
| HCIC1500 | 150 | 1500 | 90 | 28495 | 53 | 7 pasm | |
| HCIC2000 | 200 | 2000 | 122 | 43979 | 46 | 9 pasm | |
| HCIC2500 | 250 | 2500 | 127 | 51810 | 49 | 12 pasm | |
| HCIC3000 | 300 | 3000 | 136 | 57795 | 52 | 14 pasm | |
| HCIC3500 | 350 | 3500 | 168 | 67824 | 52 | 17 pasm | |
| HCIC4000 | 400 | 4000 | 170 | 76066 | 53 | 19 pasm | |
| HCIC4500 | 450 | 4500 | 170 | 81954 | 55 | 22 pasma | |
| HCIC5000 | 500 | 5000 | 193 | 97202 | 52 | 24 pasma |
1. Nie prowadź ładunku podczas pracy
Głównymi objawami są niedokładne zatrzymanie tłoczyska, niewystarczający ciąg, spadek prędkości, niestabilna praca itp. Powody są następujące:
(1) Wewnętrzny wyciek cylindra hydraulicznego. Wewnętrzny wyciek cylindra hydraulicznego obejmuje wyciek spowodowany nadmiernym zużyciem uszczelki cylindra hydraulicznego, tłoczyska i uszczelki pokrywy uszczelki oraz uszczelki tłoka.
Przyczyną nieszczelności uszczelki pomiędzy tłoczyskiem a pokrywą uszczelki jest to, że uszczelka jest pomarszczona, ściśnięta, podarta, zużyta, starzeje się, zniszczona, zdeformowana itp. W tym momencie należy wymienić nową uszczelkę.
2. Istnieje wiele przypadków przedostania się ciał obcych z rurociągów.
A. Nie zwracaj uwagi na czyszczenie. Instalacja rurociągu po czyszczeniu nie powinna przebiegać przez cylinder, musi być zainstalowana w cylindrze przed przyłączem olejowym przewodu obejściowego. To jest ważne. W przeciwnym razie ciało obce w rurociągu przedostanie się do cylindra po wejściu, to znaczy trudno to wykluczyć, ale do korpusu cylindra, aby przetransportować ciała obce. Ponadto przy czyszczeniu należy wziąć pod uwagę sposób usunięcia ciał obcych w eksploatacji rurociągu instalacyjnego. Ponadto przed montażem rury należy oczyścić rdzę z rury, a rdzę należy całkowicie usunąć.
B. Wióry powstające podczas obróbki rur. Rury nie należy pozostawiać podczas usuwania zadziorów na obu końcach po obróbce o ustalonym rozmiarze. Ponadto ułożenie rur stalowych w pobliżu miejsca spawania rur jest przyczyną mieszania się ciał obcych podczas spawania. Rury znajdujące się w pobliżu miejsca spawania należy uszczelnić. Należy również pamiętać, że materiały do mocowania rur należy przygotowywać na wolnym od kurzu stole warsztatowym.
C. Pasek uszczelniający w cylindrze. Jako prosty materiał uszczelniający, podczas instalacji i kontroli często stosuje się taśmę uszczelniającą z tworzywa politetrafluoroetylenowego. Jeżeli sposób nawijania liniowych i wstęgowych materiałów uszczelniających jest nieprawidłowy, taśma uszczelniająca zostanie odcięta i dostanie się do cylindra. Uszczelnienie paska drucianego na ślizgowej części uzwojenia nie spowoduje tego efektu, ale spowoduje, że zawór zwrotny cylindra nie będzie działał prawidłowo lub spowoduje, że zawór buforowy nie będzie mógł zostać wyregulowany do końca; W obwodzie może to spowodować awarię zaworu zmiany kierunku, zaworu nadmiarowego i zaworu redukcyjnego.

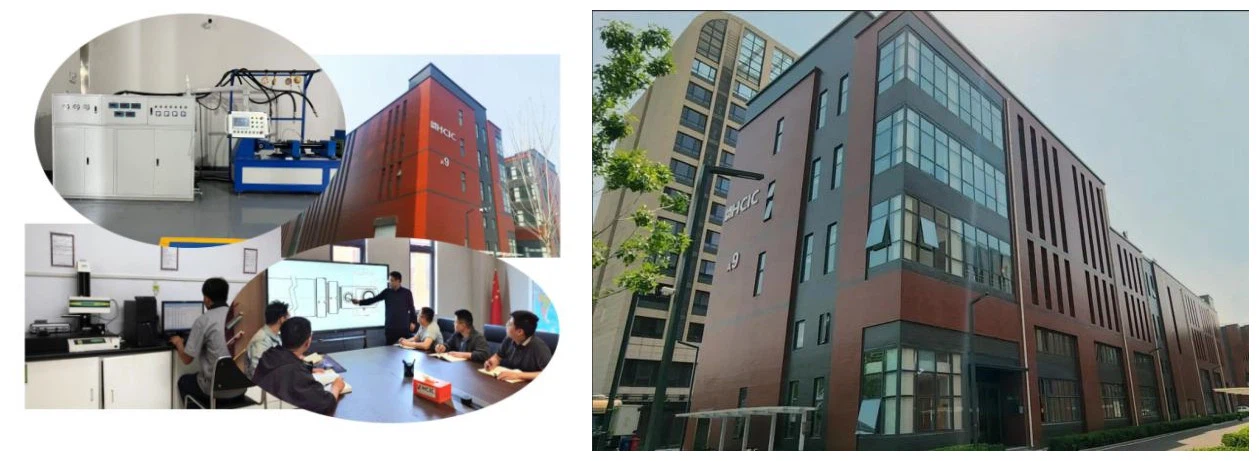

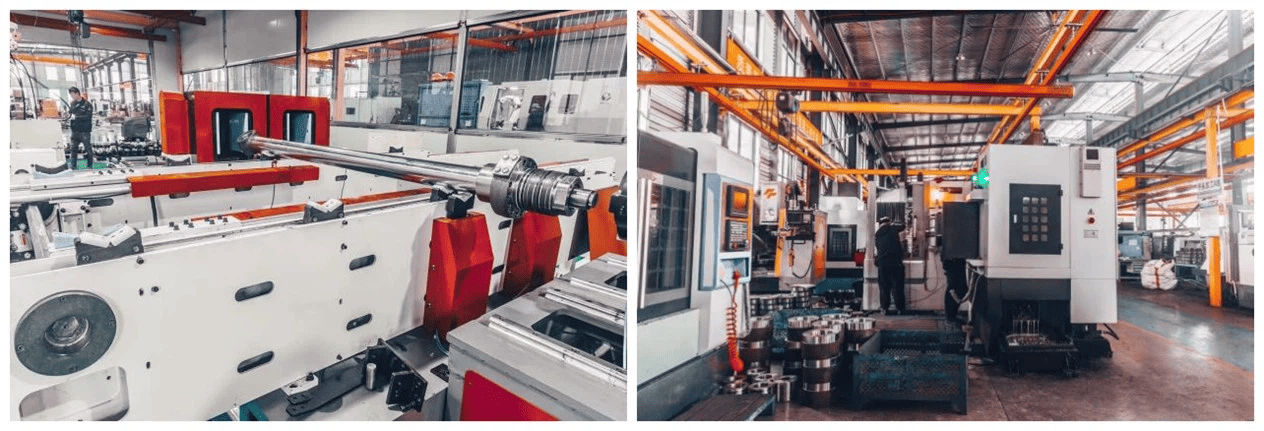

Założona w 1998 roku nasza fabryka jest producentem z bogatym doświadczeniem, specjalizującym się w badaniach, rozwoju, produkcji i serwisie cylindrów hydraulicznych, agregatów hydraulicznych, obrabiarek CNC oraz innych dużych i średnich urządzeń mechanicznych. Zatrudnia około 700 pracowników, a warsztat produkcyjny ma powierzchnię ponad 50 000 metrów kwadratowych i będzie się nadal rozwijać.
Różnorodność niestandardowej produkcji cylindrów, w tym cylindry jednostopniowe (jednostronnego i dwustronnego działania), teleskopowe jednostronnego i dwustronnego działania (mały i duży otwór), cylindry z podwójną głowicą, konstrukcja tylna, cylindry walcowni, cylindry z cięgłami, akumulator, morski cylinder sterujący, linia do spawania stali nierdzewnej i standardowych rozmiarów itp.
Mamy ponad 20-letnie doświadczenie w produkcji i profesjonalnego sprzedawcę.
Posiadamy własną fabrykę, która gwarantuje zdolność produkcyjną.
Posiadamy profesjonalny zespół badawczo-rozwojowy, który zapewnia ciągłe innowacje i postęp. 4. Posiadamy doskonały system obsługi posprzedażnej, który gwarantuje, że nie będziesz się martwić o nasze produkty.
5. Po latach badań i rozwoju możemy zapewnić wysoką jakość produktu i niezawodność.
Pytanie 1. Jakie są warunki płatności?
Odp.: T/T 30% jako depozyt, 70% przed dostawą. Zanim zapłacisz saldo, pokażemy Ci zdjęcia produktów i opakowań.
Pytanie 2. Jakie są warunki dostawy?
Odp.: cena fabryczna, cena FOB, cena CIF i cena dostawy.
Pytanie 3. Jakie są warunki pakowania?
Odp.: Zwykle pakujemy towary w neutralne białe pudełka i brązowe kartony. Jeśli posiadasz prawnie zarejestrowany patent, możemy zapakować towar w pudełko Twojej marki po otrzymaniu Twojego listu autoryzacyjnego.
Pytanie 4. A co z czasem dostawy?
Odp.: Ogólnie rzecz biorąc, po otrzymaniu zaliczki zajmuje to od 30 do 60 dni. Konkretny czas dostawy zależy od przedmiotu i ilości zamówienia.
Pytanie 5. Czy możesz wyprodukować według próbki?
Odp.: Tak, możemy produkować według twoich próbek lub rysunków technicznych. Możemy wykonać formy i osprzęt.
Pytanie 6. Jaki jest przykład Twojej polityki?
Odp.: Jeśli mamy gotowe zapasy części, możemy dostarczyć próbki, ale klient musi zapłacić koszt próbki i opłatę ekspresową.
