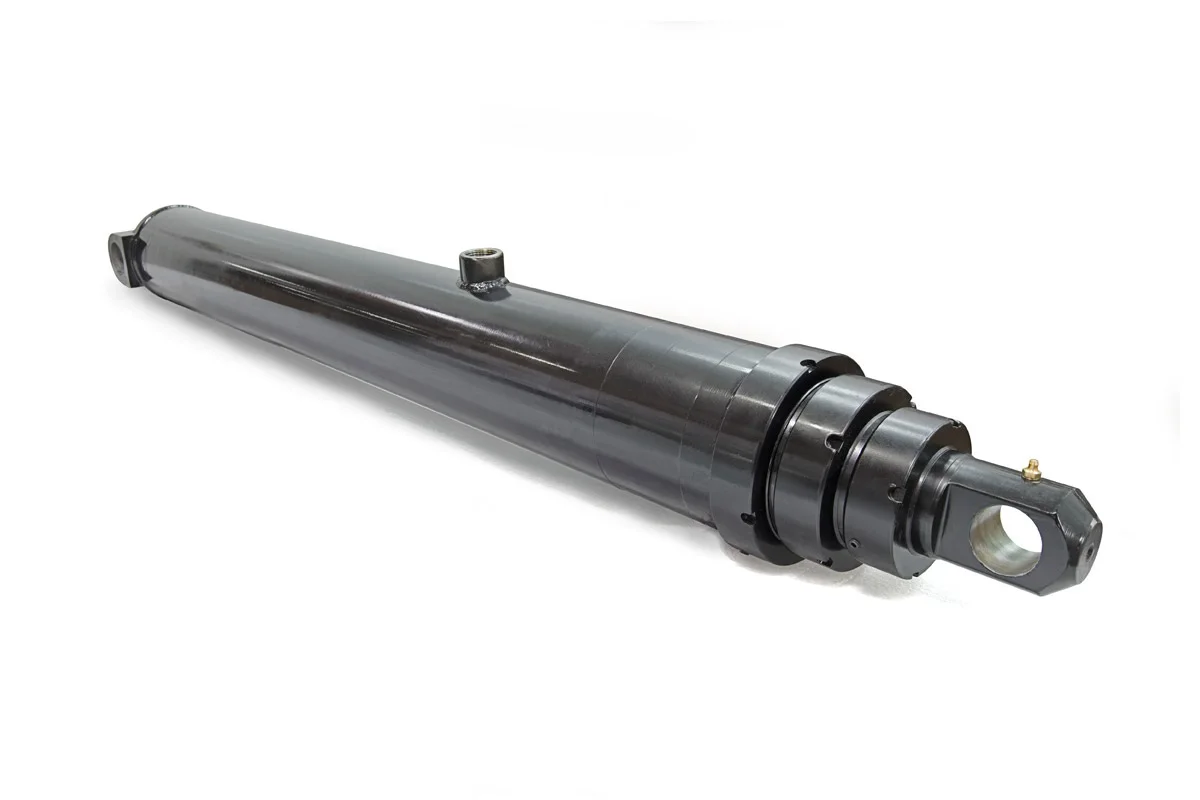

Zapoznaj się z wymiarami siłownika hydraulicznego z podwójną strzemiączką 53-4592-106, skokiem 106,06 cala, portem NPTF 3/4 cala i katalogową masą 208 funtów dla sprzętu OEM o dużym skoku.
Stroke:
2694 mmClosed length,:
1219 mmExtended length:
3913 mmPort:
3/4 w NPTFSiłownik hydrauliczny z podwójnym łącznikiem krzyżowym 53-4592-106 to model serii 4000 o długim skoku wymieniony w katalogu HCIC-2026. Jego skok katalogowy wynoszący 106,06 cala stawia go w innym kontekście niż w przypadku siłownika kompaktowego: w maszynie musi być miejsce na dużą zmianę odległości od środka sworznia, a wsporniki i węże muszą pozostawać pod kontrolą podczas pełnego ruchu.
Dla konstruktora OEM lub zespołu konserwacyjnego przydatnym punktem wyjścia jest pełny rząd wymiarowy. Obejmuje skok, długość w stanie zamkniętym, długość w stanie rozciągniętym, wymiary montażowe, port, objętość i masę oleju. Wartości te pomagają inżynierom porównać model z istniejącym cylindrem lub nowym układem maszyny przed zapytaniem o wycenę projektu.
| Przedmiot | Wartość w calach | Wartość metryczna |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| Szereg | Seria 4000 | Seria 4000 |
| Udar, A | 106,06 cala | 2694 mm |
| Długość zamknięta, B | 48,00 cala | 1219 mm |
| Przedłużona długość, C | 154,06 cala | 3913 mm |
| Wymiar D | 1,50 cala | 38 mm |
| Wymiar E | 2,06 cala | 52 mm |
| Wymiar F | 2,00 cala | 51 mm |
| Wymiar G | 7,00 cala | 178 mm |
| Wymiar J | 2,06 cala | 52 mm |
| Wymiar K | 19,50 cala | 495 mm |
| Port | 3/4 w NPTF | 3/4 w NPTF |
Katalog nie zapewnia uniwersalnej gwarancji na ciśnienie, obciążenie ani żywotność dla modelu 53-4592-106. Ostateczny wybór wymaga rzeczywistej ścieżki obciążenia maszyny, warunków hydraulicznych i przeglądu bezpieczeństwa.

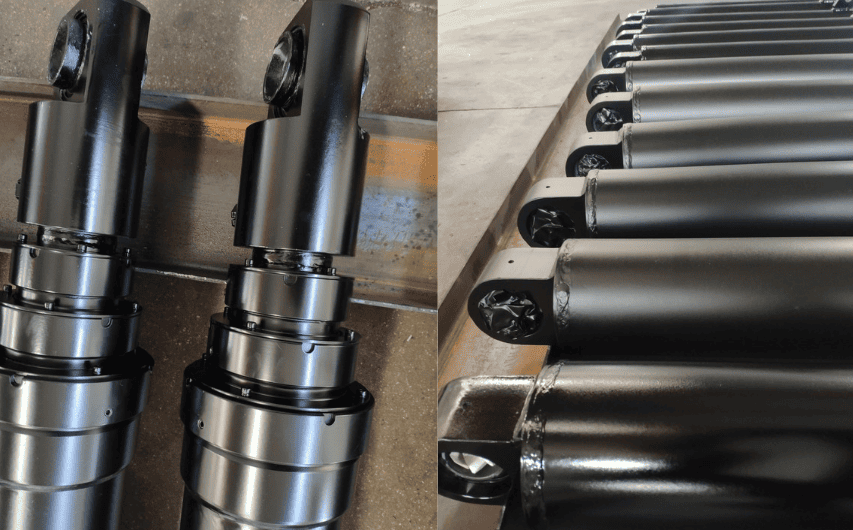

Cylinder typu pin-to-pin nie działa w izolacji. Stały sworzeń, ruchomy sworzeń i połączony mechanizm definiują ruch. W przypadku modelu 53-4592-106 katalog zawiera 48,00 cali zamkniętych i 154,06 cali rozszerzonych. Dlatego maszyna potrzebuje kontrolowanej ścieżki przy dużej zmianie odległości od środka sworznia.
Przed montażem należy zamapować dwie pozycje końcowe i kilka pozycji pośrednich. Sprawdź, czy siłownik mieści się w zamierzonym zakresie kąta, czy wsporniki montażowe przenoszą obciążenie we właściwym kierunku i czy otaczająca konstrukcja pozostawia miejsce na ruch korpusu, tłoczyska, sworzni i węża.
Długi skok również sprawia, że wyznaczanie trasy jest ważniejsze. Węże muszą podążać za ruchomym zespołem, nie rozciągając się, nie zaczepiając ani nie ocierając o ramę. Zespoły serwisowe powinny mieć możliwość dotarcia do portu i montażu sprzętu bez demontażu niepowiązanego sprzętu.

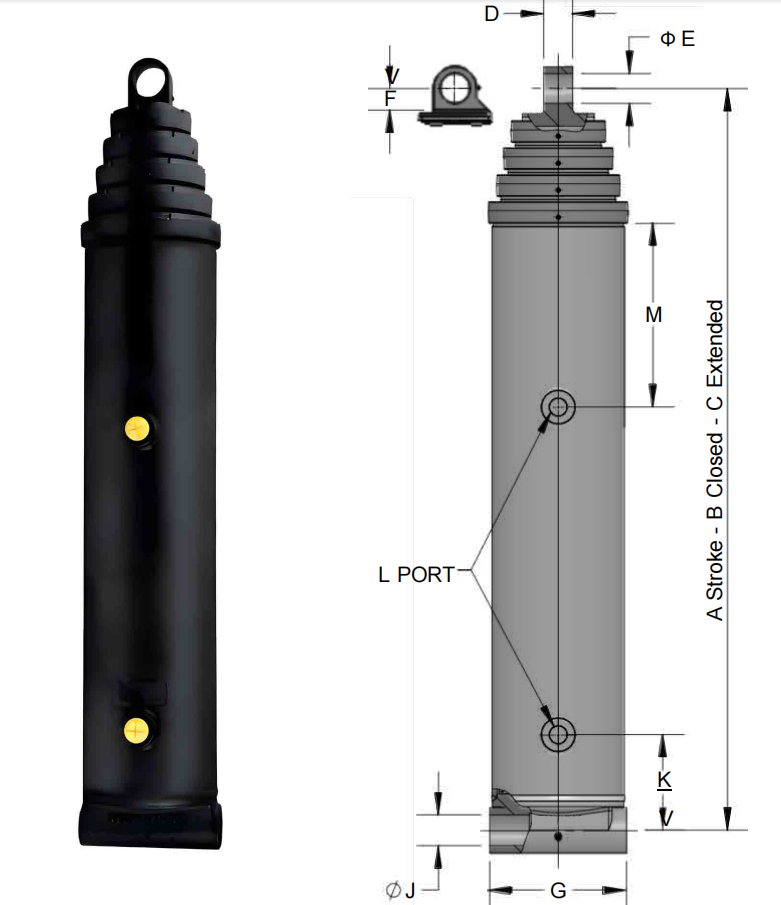

Wymiary katalogowe D, E, F, G, J i K stanowią wymiarowy punkt wyjścia dla układu montażowego. Porównaj je z rysunkiem maszyny, zamiast zakładać, że jedynym wymogiem montażowym jest długi skok.
Port 3/4 cala NPTF musi odpowiadać istniejącym praktykom hydraulicznym i montażowym. Przed zamontowaniem butli w ograniczonej przestrzeni należy sprawdzić adapter, metodę uszczelnienia, promień zgięcia węża i orientację przyłącza.
Wiersz produktów zawiera objętość oleju napełnionego wynoszącą 1,7 galona i objętość oleju rozszerzonego wynoszącą 6,0 galona. Układ hydrauliczny musi mieć wystarczającą pojemność użytkową dla cylindra, węży, bloku zaworów i rzeczywistej pozycji roboczej. Te wartości katalogowe nie stanowią pełnego obliczenia wielkości zbiornika.
Podana waga wynosi 208 funtów. Wartość ta ma znaczenie podczas transportu, planowania instalacji i projektowania wspornika. Zapewnij bezpieczną metodę podnoszenia i upewnij się, że konstrukcja maszyny może utrzymać cylinder i przenieść obciążenie robocze przez złącza sworzniowe.

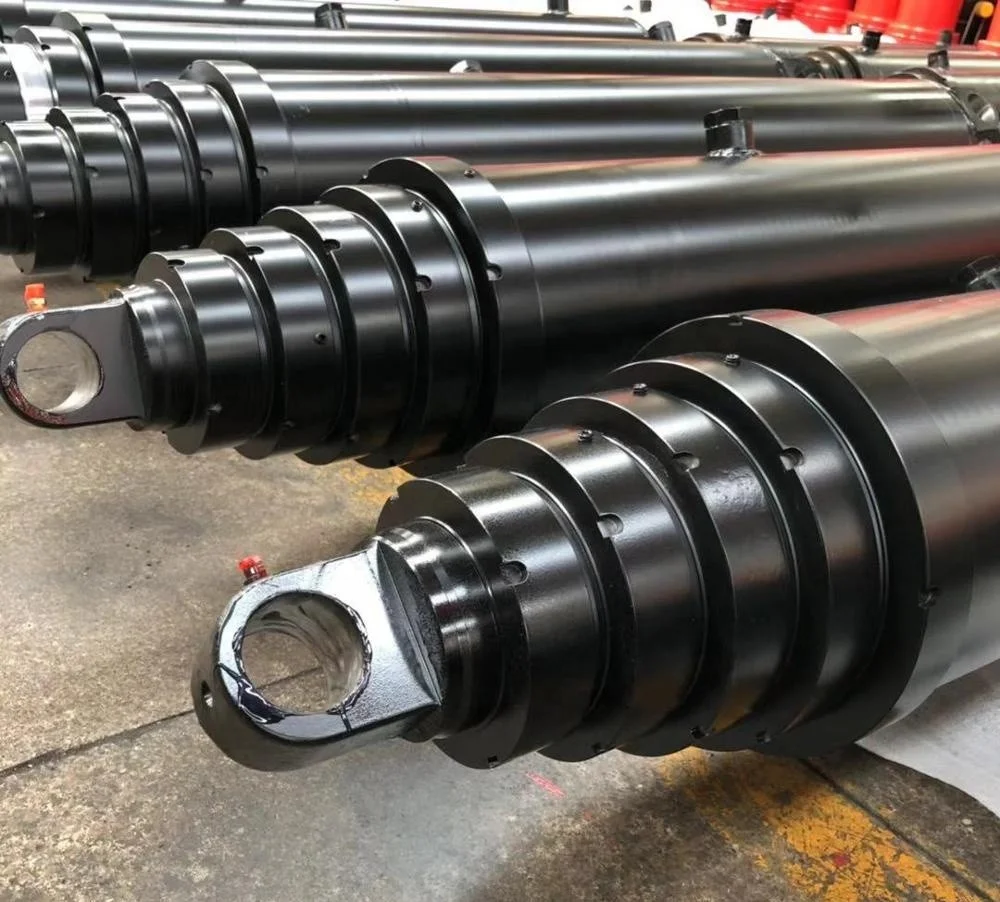

Model 53-4592-106 można sprawdzić pod kątem sprzętu OEM o długim skoku i projektów zamiennych, w których wykorzystuje się cylinder typu pin-to-pin. Nadaje się do mechanizmów, w których stałe i ruchome punkty mocowania są daleko od siebie przy pełnym wysuwie, pod warunkiem, że geometria maszyny odpowiada wymiarom katalogowym.
Oferta nie powinna opierać się wyłącznie na numerze modelu. Aby ocenić zastosowanie, firma HCIC potrzebuje rysunku maszyny lub dokładnych pomiarów terenowych, ciśnienia roboczego, kierunku obciążenia, częstotliwości cykli, szczegółów styków i informacji o połączeniach hydraulicznych.
Cylinder hydrauliczny typu pin-to-pin 53-4592-106 to opcja z serii 4000 o długim skoku, przeznaczona do mechanizmów wymagających określonej zmiany odległości środka sworznia. Skok 106,06 cala, długość po zamknięciu 48,00 cala, długość w przedłużeniu 154,06 cala, port 3/4 cala NPTF, wartość napełnienia 1,7 galona, wartość przedłużenia 6,0 galona i masa katalogowa 208 funtów dają zespołowi OEM dokładną podstawę do wstępnej oceny montażu.
Przed złożeniem zamówienia wyślij pełną geometrię ruchu, szczegóły montażu, dane hydrauliczne i plan obsługi do HCIC. Informacje te są potrzebne do ustalenia, czy ten model o dużym skoku pasuje do całej maszyny.
HCIC, znana również jako Jinan Huachen Industrial Co., Ltd., dostarcza cylindry hydrauliczne, zespoły napędowe hydrauliczne i powiązane komponenty do pojazdów, gospodarki odpadami, sprzętu budowlanego i przemysłowego. Przydatność produktu należy potwierdzić w oparciu o cały projekt maszyny i obowiązujące wymagania bezpieczeństwa.
