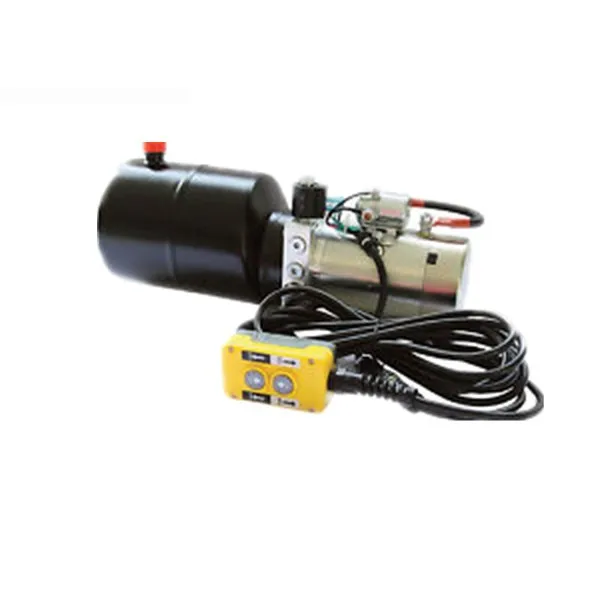

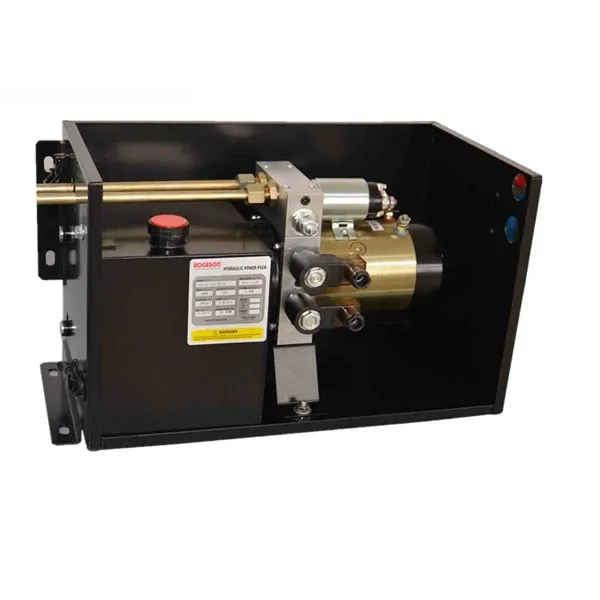

HCPGDD to hydrauliczny zespół napędowy dwustronnego działania o przepływie 1,2 GPM, 8-galonowym zbiorniku, portach SAE nr 6 i dwóch obwodach sterujących 3000 PSI do przyczep wywrotek.
Type:
2 podwójne działanieFlow:
1,2 GPMPort size:
SAE nr 6Tank size:
8 galZespół napędowy hydrauliczny dwustronnego działania HCPGDD do przyczep wywrotek jest przeznaczony do systemów, które wymagają dwóch niezależnie sterowanych funkcji hydraulicznych dwustronnego działania. Katalog HCIC-2026 identyfikuje ten model z przepływem 1,2 GPM, zbiornikiem o pojemności 8 galonów, ciśnieniem 3000 PSI i dwiema konfiguracjami 4-drogowych i 3-pozycyjnych zaworów sterowanych elektromagnetycznie.
To podwójne ustawienie może mieć zastosowanie, gdy jeden zespół napędowy przyczepy musi sterować dwiema oddzielnymi funkcjami dwustronnego działania, takimi jak siłownik zrzutu i pomocnicza funkcja hydrauliczna. Rzeczywisty obwód należy jeszcze sprawdzić pod kątem cylindrów, zasilania akumulatorowego, kolejności zaworów, układu węży i dostępnej przestrzeni montażowej.
| Przedmiot | Informacje katalogowe |
|---|---|
| Model | HCPGDD |
| Typ | 2 podwójne działanie |
| Przepływ | 1,2 GPM |
| Rozmiar portu | SAE nr 6 |
| Rozmiar zbiornika | 8 gal |
| Specyfikacja ciśnienia | 3000 psi |
| Zawory | Sterowanie elektromagnetyczne; 4-kierunkowy, 3-pozycyjny; 4-kierunkowy, 3-pozycyjny |
| Źródło katalogu | HCIC‑2026, strona 16 |
W tabeli zapisywane są dane identyfikacyjne katalogu. Nie określa uniwersalnego udźwigu, gwarantowanego czasu cyklu, wydajności jednoczesnego przepływu ani pełnej konfiguracji okablowania.
Funkcja hydrauliczna dwustronnego działania wymaga skierowania oleju na obie strony cylindra. Jeden kierunek rozciąga siłownik; odwrotne położenie zaworu powoduje przesyłanie oleju na przeciwną stronę w celu wspomagania cofania. Lista HCPGDD przedstawia dwa układy zaworów dwustronnego działania, zatem jednostka napędowa różni się od jednoobwodowego HPU dwustronnego działania.
Dla producenta naczep OEM ważnym pytaniem jest to, w jaki sposób będą wykorzystywane te dwie funkcje. Czy będą działać pojedynczo? Czy jedna funkcja ma priorytet? Czy system sterowania zapobiega powstawaniu sprzecznych poleceń? Jaki przepływ jest dostępny, gdy oba obwody są aktywne? Punkty te należy potwierdzić na schemacie hydraulicznym, a nie zakładać na podstawie nazwy modelu.
W katalogu wymieniono dwie konfiguracje zaworów 4-drogowych i 3-pozycyjnych sterowanych elektromagnetycznie. Zapewnia to strukturę sterowania niezbędną dla dwóch funkcji dwustronnego działania, a ostateczna logika sterowania zależy od okablowania, przełączników, pilotów i sekwencji maszyn wybranej dla przyczepy.
Podany przepływ 1,2 GPM jest punktem wyjścia do oszacowania prędkości siłownika. Jeśli dwie funkcje dzielą dostępny przepływ pompy, rzeczywisty czas ruchu zależy od układu obwodu i kolejności działania. Nie podawaj 1,2 GPM jako gwarantowanego przepływu do obu cylindrów jednocześnie bez potwierdzenia systemu.
Zbiornik o pojemności 8 galonów to wartość katalogowa dla HCPGDD. Prawidłowy poziom oleju roboczego należy nadal sprawdzić w odniesieniu do objętości cylindra, przemieszczenia po stronie tłoczyska, objętości węża, przepływu powrotnego i pozycji montażowej zbiornika. Większy zbiornik sam w sobie nie rozwiąże problemu zbyt małego obwodu cylindra lub nieprawidłowej kolejności zaworów.
Każde połączenie hydrauliczne należy sprawdzić względem węża przyczepy i standardu adaptera. Sprawdź, które porty należą do każdej funkcji dwustronnego działania, zidentyfikuj ścieżki ciśnienia i powrotu, zapewnij odpowiedni promień zgięcia węża i pozostaw dostęp do serwisu.
HCPGDD jest wymieniony w sekcji HPU HCIC dla przyczep wywrotkowych. Praktyczna instalacja wymaga również miejsca na silnik, zbiornik, okablowanie zaworów, kable akumulatora i złącza węży. Przed zabudowaniem zespołu napędowego należy uwzględnić rozpryski na drodze, wibracje, wysoką temperaturę i dostęp konserwacyjny.
HCPGDD można sprawdzić pod kątem przyczep wywrotek, które wymagają dwóch funkcji hydraulicznych dwustronnego działania z jednego zespołu napędowego. Może mieć zastosowanie w przypadku konstrukcji OEM, projektów zamiennych i systemów przyczep z głównym siłownikiem i funkcją pomocniczą.
Nie jest to automatycznie właściwy wybór w przypadku pojedynczego cylindra dwustronnego działania, obwodu zwiększania mocy/opuszczania grawitacyjnego lub systemu, który wymaga innego układu przepływu i ciśnienia. Aplikacja powinna być dopasowana do aktualnej sekwencji sterowania.
W przypadku zapytania HCPGDD przygotuj:
Szczegóły te pomagają firmie HCIC dokonać przeglądu podwójnego obwodu jako kompletnego systemu i zidentyfikować przed rozpoczęciem produkcji wszelkie wymagania dotyczące okablowania, węża lub sterowania specyficzne dla projektu.
Agregat hydrauliczny dwustronnego działania HCPGDD do przyczep wywrotek to zdefiniowana w katalogu opcja obejmująca dwie funkcje hydrauliczne dwustronnego działania. Jego kluczowe dane identyfikacyjne to przepływ 1,2 GPM, porty SAE nr 6, zbiornik o pojemności 8 galonów, ciśnienie 3000 PSI i dwie konfiguracje 4-drogowych, 3-pozycyjnych zaworów sterowanych elektromagnetycznie.
Aby uzyskać użyteczną wycenę, prześlij dane obu siłowników, sekwencję sterowania, zasilanie elektryczne, schemat hydrauliczny i zdjęcia instalacji. HCIC może następnie sprawdzić, czy konfiguracja HCPGDD pasuje do całego układu hydraulicznego przyczepy.
HCIC dostarcza cylindry hydrauliczne, zasilacze hydrauliczne i powiązane komponenty hydrauliczne do sprzętu transportowego, gospodarki odpadami, budowlanego i przemysłowego. Ostateczna przydatność produktu powinna zostać potwierdzona w oparciu o cały projekt maszyny i obowiązujące wymagania bezpieczeństwa.
