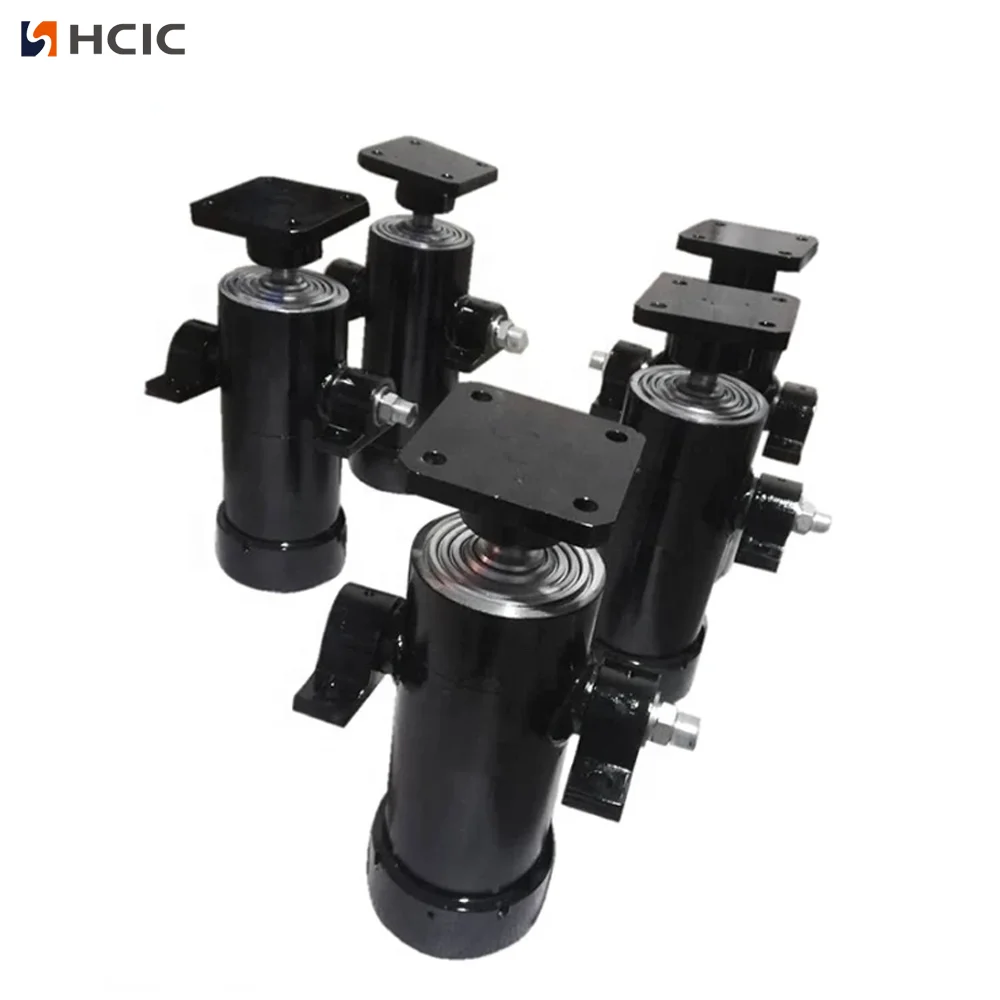

4TG-E130x1307 to czterostopniowy teleskopowy siłownik hydrauliczny pod podwoziem przyczepy wywrotkowej o skoku 1307 mm, maksymalnym ciśnieniu roboczym 180 barów i katalogowym zakresie wywrotu 15–25 ton.
Number of stages:
4 etapyStroke:
1307 mmMass:
58 kgWorking volume:

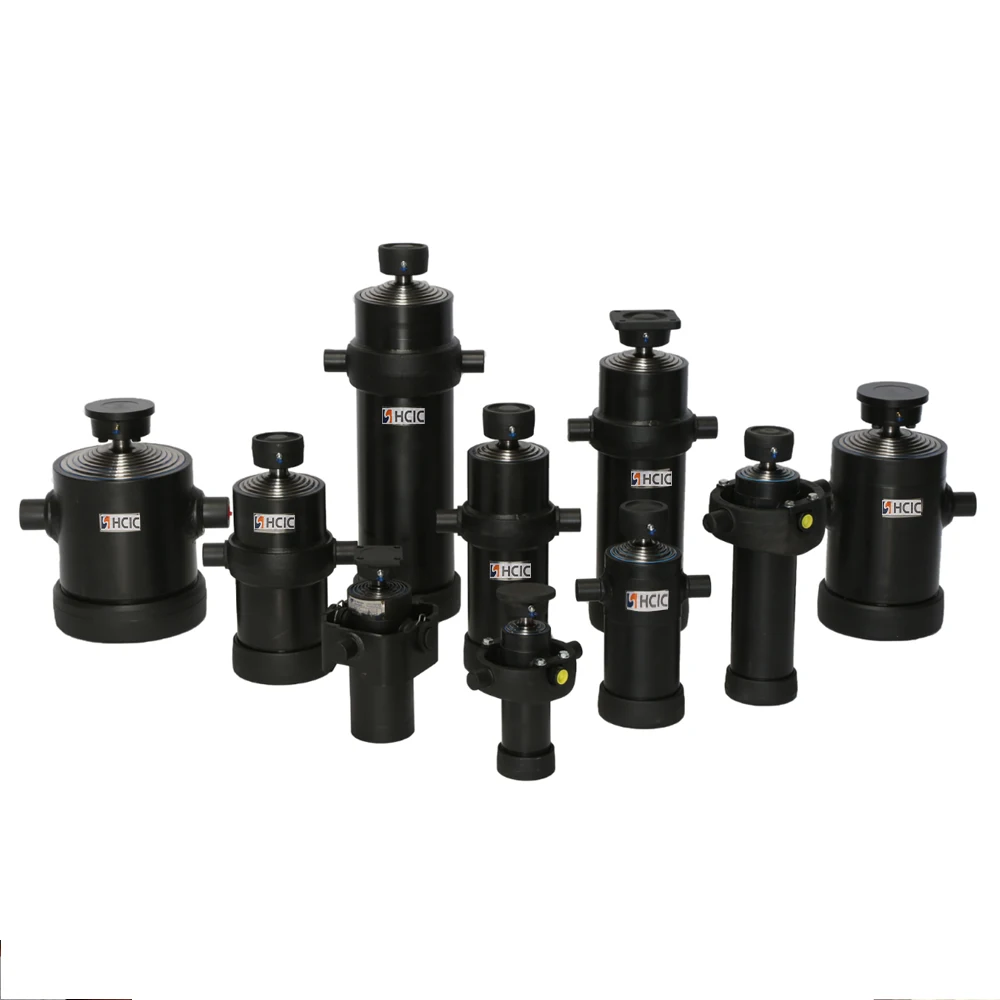

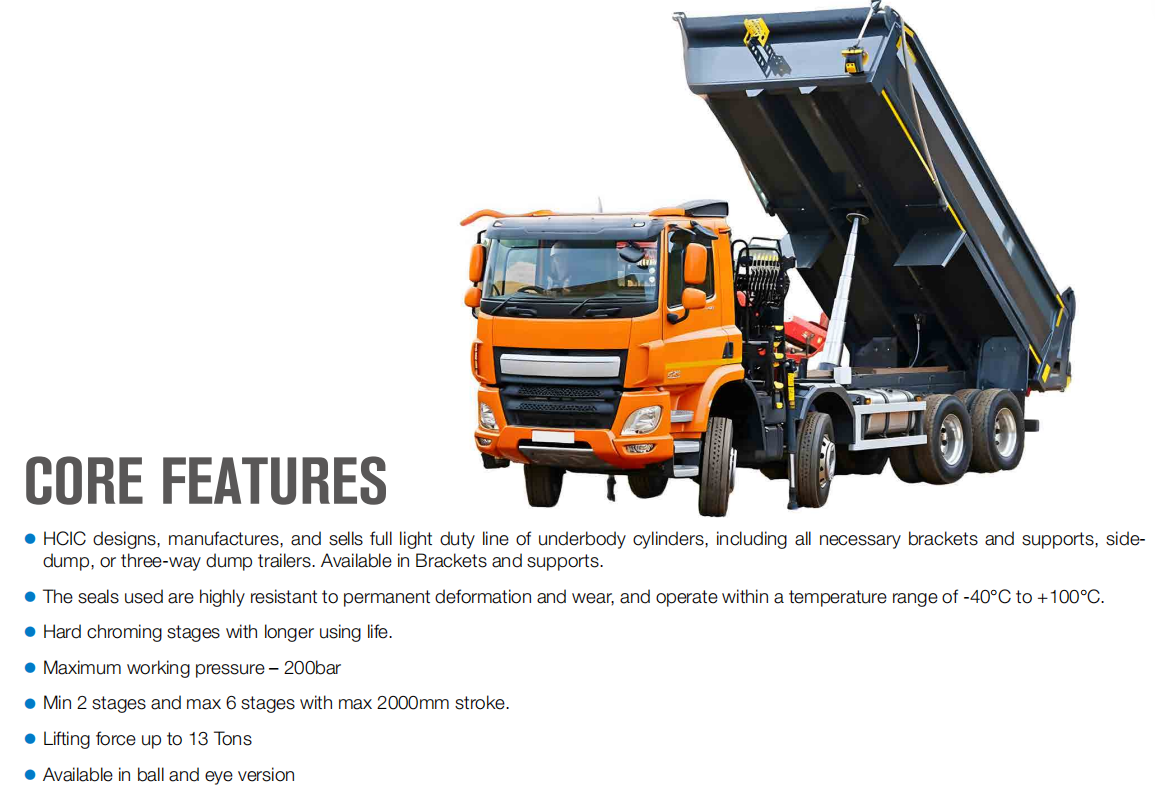

13,7 l4TG-E130x1307 to czterostopniowy teleskopowy siłownik hydrauliczny podwozia przyczepy wymieniony w katalogu HCIC-2026. Należy do gamy lekkich podwozi do przyczep z wywrotką boczną i wywrotką trójstronną, w których długi skok musi zmieścić się pod nadwoziem i podwoziem.
Model zapewnia zdefiniowany punkt wyjścia do przeglądu OEM lub cylindra zamiennego: cztery stopnie, skok 1307 mm, maksymalne ciśnienie robocze 180 barów i katalogowy zakres udźwigu wywrotki 15–25 ton. Przed zakupem siłownik należy dopasować do całej konstrukcji przyczepy, obwodu hydraulicznego i układu mocowania.
| Parametr | Wartość katalogowa |
|---|---|
| Model | 4TG-E130x1307 |
| Typ produktu | Teleskopowy siłownik hydrauliczny pod podwoziem |
| Liczba etapów | 4 |
| Udar | 1307 mm |
| Masa | 58 kg |
| Objętość robocza | 13,7 l |
| Maksymalne ciśnienie robocze | 180 barów |
| Katalogowy zakres wydajności wywrotki | 15–25 ton |
| Wymiar L | 545 mm |
| Wymiar A | 216 mm |
| Wymiar B | 329 mm |
| Wymiar C | 132 mm |
| Wymiar D | 92 mm |
| Wymiar E | 58 mm |
Powyższe wartości zostały przepisane z tabeli teleskopowego siłownika hydraulicznego pod nadwoziem w dostarczonym katalogu HCIC-2026, PDF, strona 18. W drukowanej tabeli wiersz dla 4TG-E130x1307 przedstawia cztery stopnie, skok 1307 mm, masę 58 kg, objętość roboczą 13,7 l i maksymalne ciśnienie robocze 180 barów.

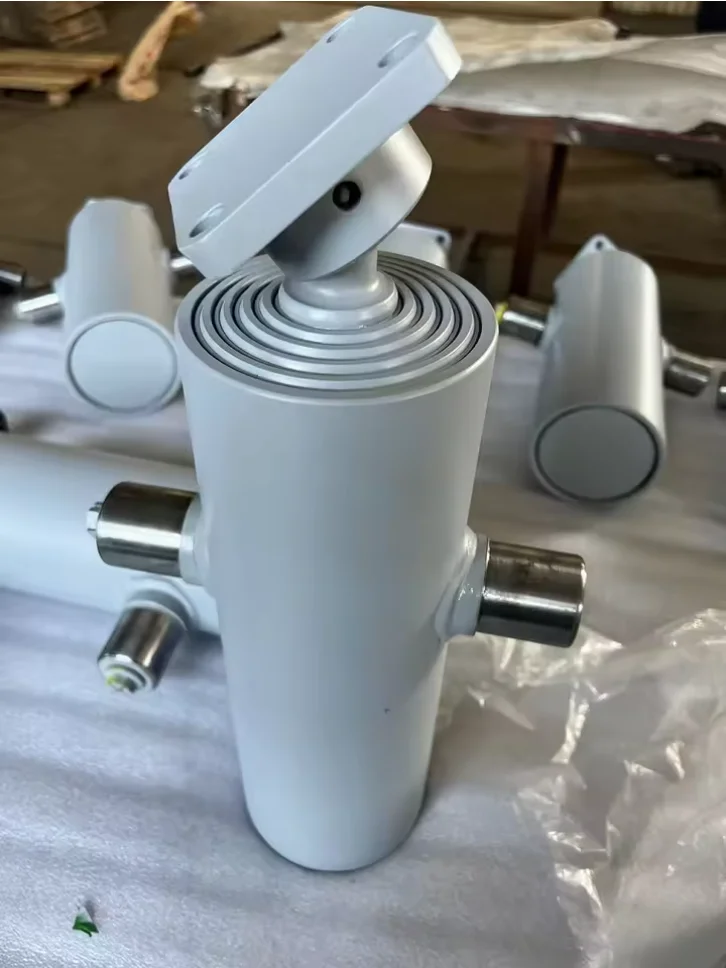

Cylinder teleskopowy wykorzystuje zagnieżdżone stopnie, aby wytworzyć dłuższy ruch roboczy bez konieczności pełnego wysunięcia po złożeniu. Takie rozwiązanie jest przydatne w przypadku przyczep wywrotek, gdzie dostępna przestrzeń pod nadwoziem jest ograniczona, ale system wywrotu nadal wymaga wystarczającego ruchu.
4TG-E130x1307 ma cztery stopnie i podany skok 1307 mm. Wymiar L wynoszący 545 mm stanowi punkt wyjścia do planowania przestrzeni zamkniętej, ale instalacja musi również uwzględniać kołyskę cylindra, połączenie sworzniowe lub oczkowe, elementy podwozia, węże i pełną ścieżkę ruchu nadwozia wywrotki.
Cylinder sam nie określa wyniku przechyłu. Umiejscowienie zawiasów, masa ciała, rozkład obciążenia, kąt przechyłu, przepływ pompy i zabezpieczenie odciążające wpływają na siłę i prędkość wymaganą podczas cyklu.

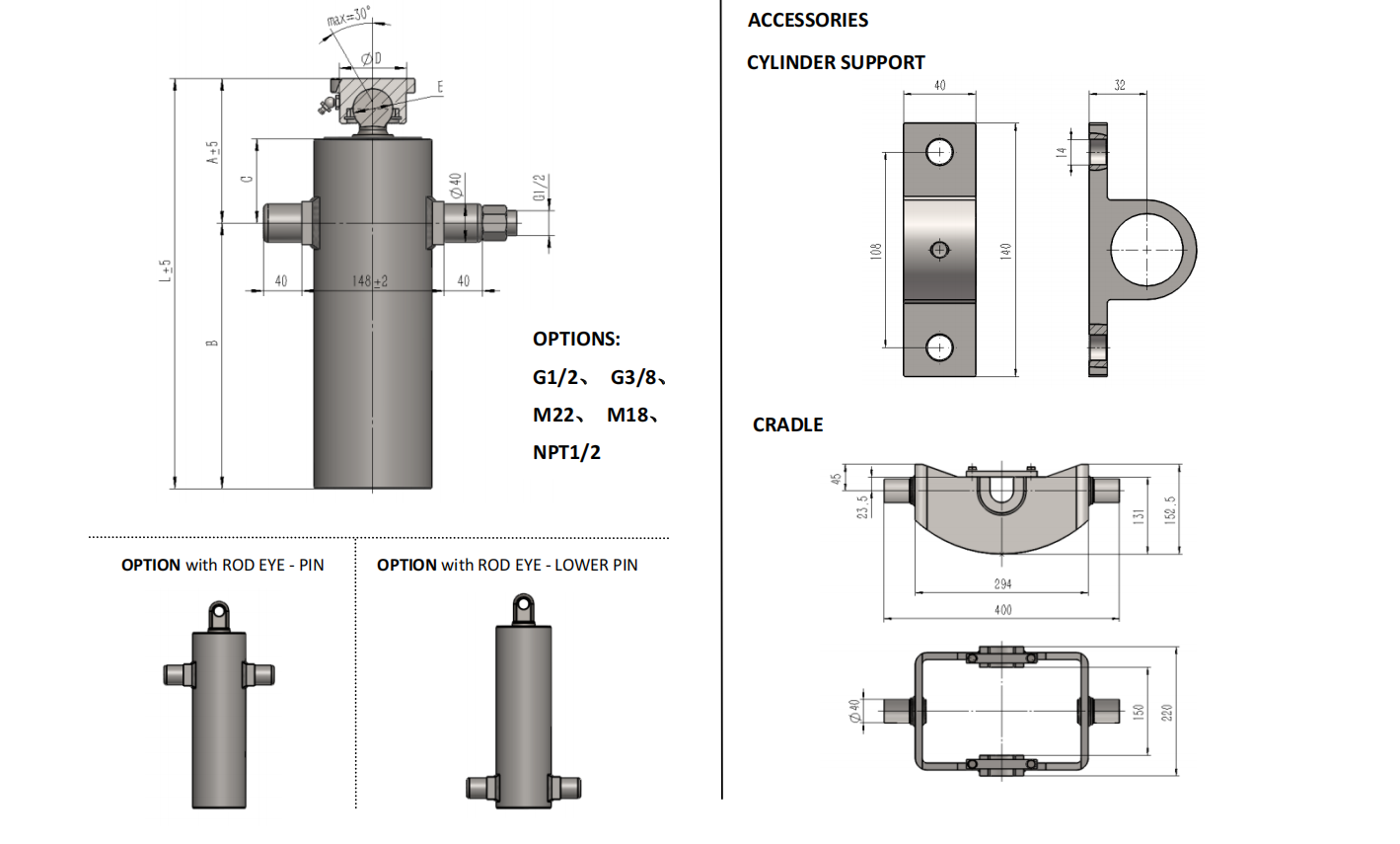

Zacznij od podanego wymiaru L i wymiarów montażowych A–E. Porównaj je z rysunkiem przyczepy lub zmierzoną powierzchnią montażową. Następnie sprawdź cylinder w pełnym łuku wywrotu. Cylinder może przechodzić przez podwozie, gdy nadwozie jest zamknięte, ale podczas podnoszenia nadwozia może stykać się z belką poprzeczną lub wspornikiem.

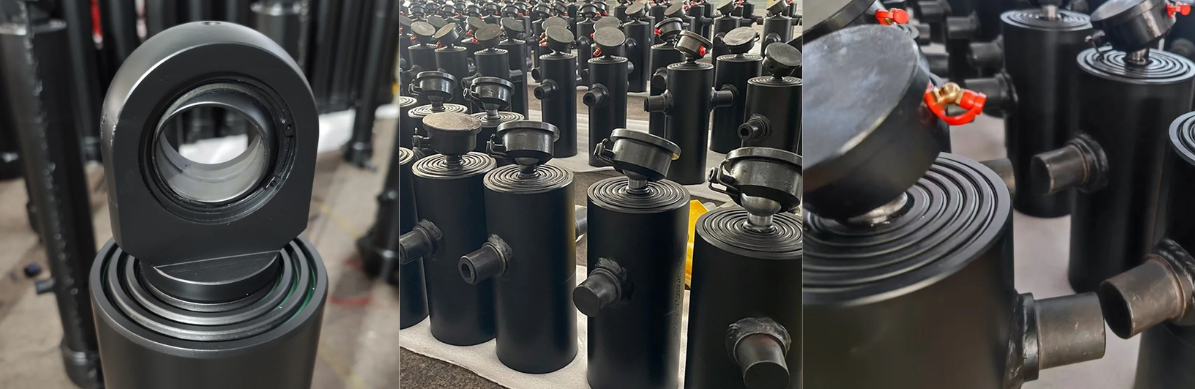

Na stronie katalogu przedstawiono opcje ucha drążka i dolnego sworznia dla gamy cylindrów pod podwoziem, wraz z odniesieniami do kołysek podporowych. Dokładne podłączenie i rozmieszczenie podstawki dla 4TG-E130x1307 należy sprawdzić na rysunku projektowym. Nie należy zakładać, że podobnie wyglądający cylinder teleskopowy będzie wykorzystywał ten sam rozstaw sworzni lub metodę montażu.
Cylinder powinien być podparty i wyrównany zgodnie z konstrukcją mocowania przyczepy. Wsporniki nie powinny wciskać cylindra w położenie ani powodować obciążenia bocznego podczas rozciągania. Przed przyłożeniem obciążenia sprawdź sworznie, kołyskę, węże i pobliskie elementy ramy.
W katalogu podane jest maksymalne ciśnienie robocze 180 bar dla 4TG-E130x1307. Pompę, zawór nadmiarowy, rozmiar węża, objętość oleju i obwód sterujący należy sprawdzić pod kątem tych wymagań. Ciśnienie robocze to nie to samo, co gwarantowany udźwig; rzeczywista siła zależy od ciśnienia hydraulicznego, powierzchni efektywnej i geometrii mechanicznej przyczepy.
Model 4TG-E130x1307 nadaje się do projektów wywrotek, które wymagają czterostopniowego teleskopowego siłownika hydraulicznego pod podwoziem o skoku 1307 mm. Można to rozważyć w przypadku układów wywrotek bocznych i trójstronnych, jeśli dostępna przestrzeń instalacyjna i zakres zastosowań katalogu odpowiadają projektowi.
W katalogu podany jest zakres udźwigu wywrotu 15–25 ton. Traktuj to jako odniesienie do aplikacji katalogowej, a nie jako uniwersalne zatwierdzenie ładunku. Nadwozie przyczepy, konstrukcja zawiasów, wytrzymałość podwozia, rozkład obciążenia i układ hydrauliczny należy ocenić łącznie.
W przypadku zapytania dotyczącego OEM lub wymiany 4TG-E130x1307 wyślij:
Informacje te pomagają oddzielić bezpośrednią wymianę cylindra od przeprojektowania mocowania lub układu hydraulicznego.
Model 4TG-E130x1307 zapewnia konstruktorom przyczep zdefiniowany czterostopniowy cylinder podwozia o skoku 1307 mm, masie 58 kg, maksymalnym ciśnieniu roboczym 180 barów, pojemności roboczej 13,7 l i katalogowym zakresie wywrotu 15–25 ton.
Przed złożeniem zamówienia wyślij rysunek przyczepy, wymiary montażowe i dane hydrauliczne do firmy HCIC w celu sprawdzenia wyposażenia.
