Wprowadzenie do hydraulicznego cylindra podnoszącego wózka widłowego: Źródło zasilania: ręczne Długość wideł: 800 mm Raport z testu maszyn: Dostarczony Podstawowe komponenty: silnik Maks. Wysokość podnoszenia: 1600/2500 mm Waga usługi: 160-280 kg Promień skrętu: 1235 mm Min. Wysokość podnoszenia: 90 mm Pojemność: 500-1500 kg Wysokość całkowita: 2165/2925 mm Prędkość podnoszenia: 25 mm/s

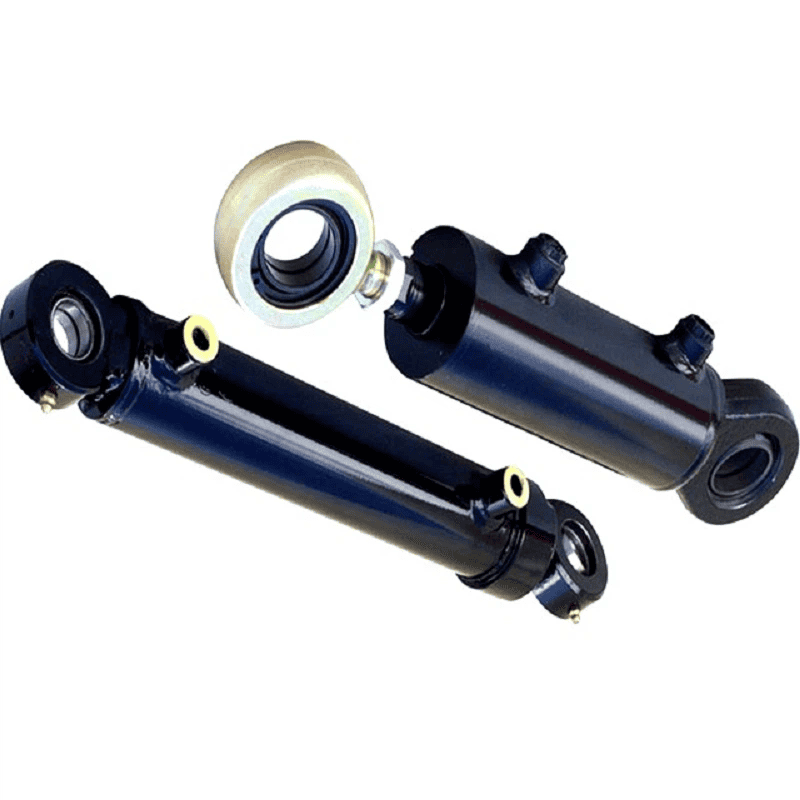

Cylinder hydrauliczny tłokowy można podzielić na dwie konstrukcje: jednobiegunową i dwuprętową. Metoda stała jest mocowana przez korpus cylindra, a tłoczysko jest nieruchome. Działanie ciśnienia hydraulicznego ma działanie pojedyncze i podwójne. W cylindrze hydraulicznym jednostronnego działania olej pod ciśnieniem stanowi tylko jedną wnękę cylindra hydraulicznego, a ciśnienie w cylindrze można uzyskać poprzez ciśnienie cylindra. Ruch tłoka tłoka cylindra hydraulicznego w dwóch kierunkach jest naprzemienny z dwiema wnękami, a ciśnienie ciśnienia hydraulicznego jest zakończone.
Charakterystyka usterek
Podczas rozwiązywania problemów ze sprzętem nie należy wykonywać operacji z obciążeniem.
Do głównych nieprawidłowych objawów zalicza się niedokładne ustawienie i zatrzymanie tłoczyska, niewystarczający ciąg wyjściowy, zmniejszona prędkość ruchu i niestabilna wydajność pracy podczas pracy. Najczęstsze przyczyny są analizowane w następujący sposób:
(1) Wewnętrzny wyciek wewnątrz cylindra hydraulicznego
Wewnętrzny wyciek cylindra hydraulicznego to głównie wyciek spowodowany nadmiernym zużyciem elementów uszczelniających cylinder, a także uszkodzeniem lub awarią uszczelki tłoczyska, uszczelki pokrywy końcowej i samego uszczelnienia tłoka.
W przypadku wycieków występujących w miejscu uszczelnienia pomiędzy tłoczyskiem a pokrywą końcową, głównymi przyczynami są defekty takie jak zaginanie, wyciskanie, rozdzieranie, ścieranie powierzchni, starzenie się, niszczenie materiału i deformacja części uszczelniających. W takich przypadkach wadliwą uszczelkę należy usunąć i zastąpić nowym, odpowiednim elementem uszczelniającym.
Nadmierne zużycie uszczelek tłoków spowodowane jest najczęściej niewłaściwą regulacją zaworu regulacji prędkości obrotowej, co prowadzi do zbyt dużego przeciwciśnienia w układzie, nieprawidłowego montażu uszczelek podczas montażu lub zanieczyszczenia i pogorszenia jakości oleju hydraulicznego. Czynnikami wtórnymi są przedostanie się ciał obcych podczas montażu i zastosowanie materiałów uszczelniających niskiej jakości.
Konsekwencjami takich problemów są powolny i powolny ruch, niewystarczająca siła wyjściowa, a w ciężkich przypadkach uszkodzenie tłoka i wewnętrznej ścianki cylindra, prowadzące nawet do awarii „zatarcia cylindra”. Odpowiednim rozwiązaniem jest ponowna regulacja zaworu regulacji prędkości oraz przeprowadzenie niezbędnych poprawek i ulepszeń, ściśle według specyfikacji instalacji sprzętu i procedur operacyjnych.
Wszystkie parametry można dostosować
| Model | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Pojemność (kg) | 500 | 1000 | 1500 |
| Wysokość obniżonych wideł (mm) | 90 | 90 | 90 |
| Maksymalna wysokość podnoszenia (mm) | 1600 | 1600/2500 | 1600 |
| Wysokość całkowita (mm) | 2010 | 2165/2925 | 2150 |
| Długość całkowita (mm) | 1380/1640 | 1380/1640 | 1380/1640 |
| Szerokość całkowita (mm) | 805 | 1000/750 | 1000 |
| Długość wideł (mm) | 800 | 800 | 800 |
| Promień skrętu (mm) | 1235 | 1235 | 1235 |
| Waga usługi (kg) | 160 | 250/316 | 280 |
| Prędkość podnoszenia (mm/s) | 25 | 25 | 21 |
| Szerokość korytarza dla palet (mm) | 1915 | 1915 | 1915 |
