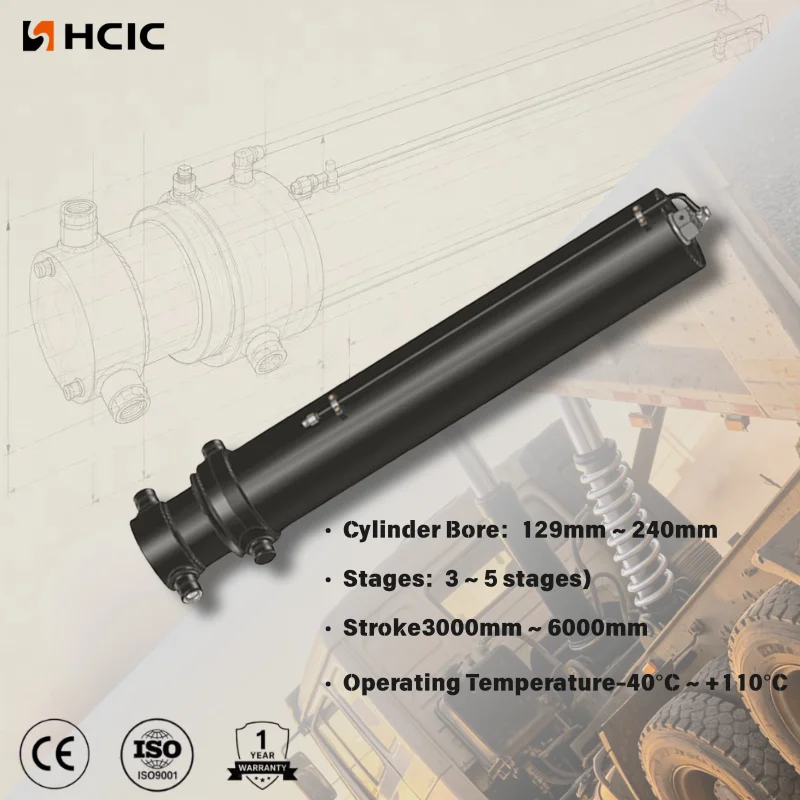

Siłownik hydrauliczny wywrotu przedniego FE-4TG-E169*4280 przeznaczony jest do zastosowań w wywrotkach o udźwigu 49 ton, przy ciśnieniu 16 MPa i długości zamkniętej 1345 mm.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:
4 etapyFE-4TG-E169*4280 to czterostopniowy siłownik hydrauliczny wywrotu do przodu wymieniony w katalogu hydraulicznych wywrotów HCIC dla zastosowań o udźwigu wywrotu 49 ton. Jego teleskopowa konstrukcja łączy w sobie duży zakres roboczy z krótszym zamkniętym pakietem, niż normalnie wymagałby siłownik jednostopniowy.
Model przeznaczony jest do projektowania systemów wywrotek przednich, gdzie należy wspólnie sprawdzić długość cylindra, geometrię mocowania i obciążenie pojazdu. Katalog zawiera główną kolejność otworów, ciśnienie, wymiary montażowe i długość w stanie zamkniętym potrzebne do wstępnej dyskusji inżynierskiej.
| Parametr | Wartość katalogowa |
|---|---|
| Model | FE-4TG-E169*4280 |
| Odniesienie do pojemności wywrotki | 49 t |
| Ciśnienie robocze | 16 MPa |
| Liczba etapów | 4 |
| Kolejność średnic otworów | 169/158/136/115 mm |
| Wymiar A | 245 mm |
| Wymiar B | 385 mm |
| Wymiar C | 70 mm |
| Wymiar D | 50 mm |
| Delta wymiaru | 50 mm |
| Długość zamknięta L | 1345 mm |
Powyższe wartości zostały przepisane z tabeli siłowników wywrotu przedniego FE/FC w dostarczonym katalogu HCIC-2026. Wartość referencyjna pojemności wywrotki jest wartością katalogową, a nie gwarancją dla każdej konfiguracji wózka.

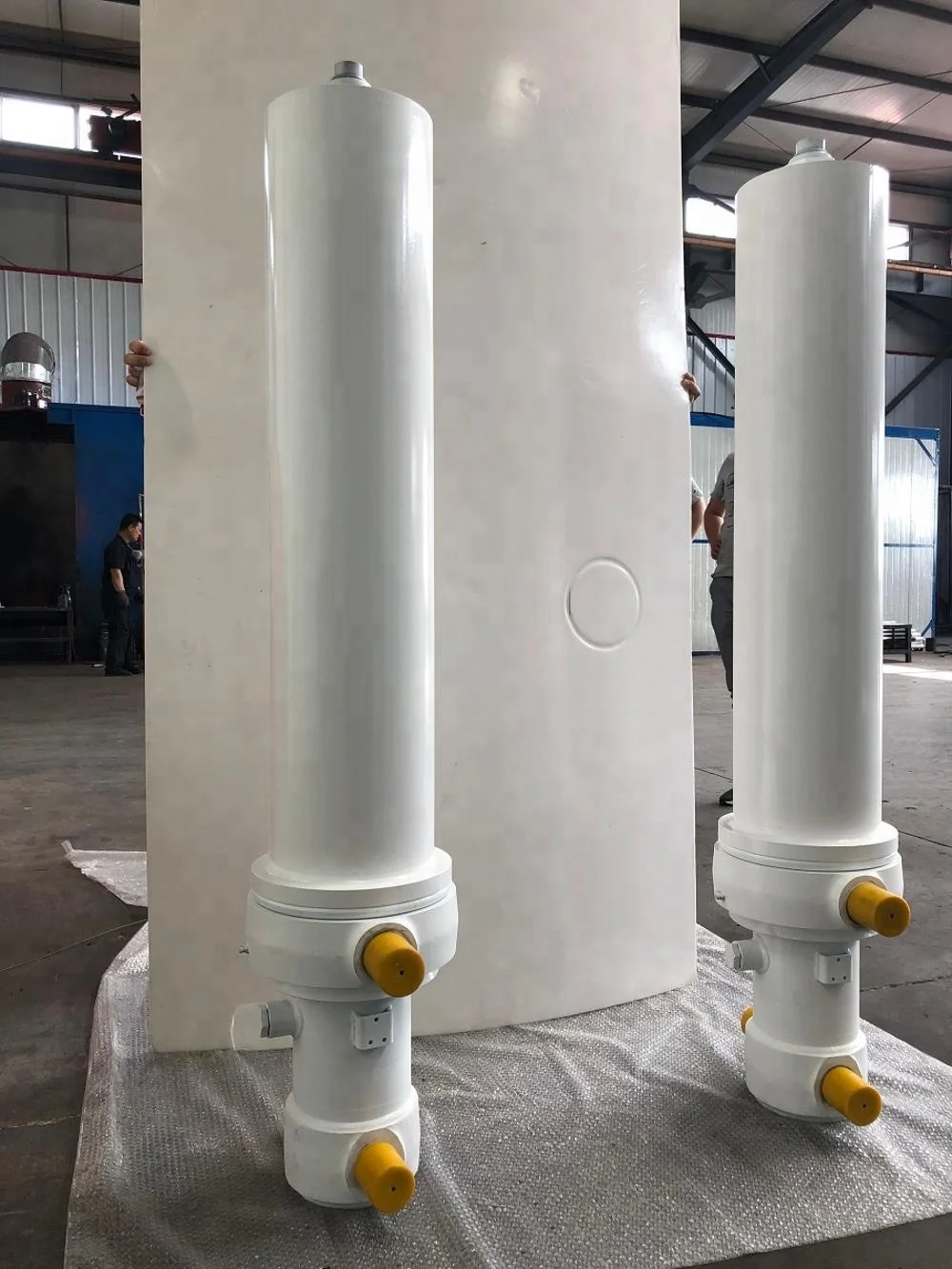

FE-4TG-E169*4280 wykorzystuje cztery zagnieżdżone stopnie. Kolejność otworów zmniejsza się ze 169 mm do 115 mm w miarę wydłużania się stopni. Takie ustawienie umożliwia siłownikowi zapewnienie długiego ruchu podnoszenia przy zachowaniu długości montażu w stanie zamkniętym wynoszącej 1345 mm.
Podczas cyklu wywrotu do przodu ciśnienie hydrauliczne działa na aktywną powierzchnię stołu. Wraz ze zmianą kolejności etapów zmienia się także dostępna siła podnoszenia i prędkość ruchu. Z tego powodu nie należy dobierać cylindra wyłącznie na podstawie jego największej średnicy lub nominalnej pojemności wózka. Masa nadwozia, ładowność, położenie zawiasów, punkty mocowania i obwód hydrauliczny wpływają na końcowy wynik działania systemu.

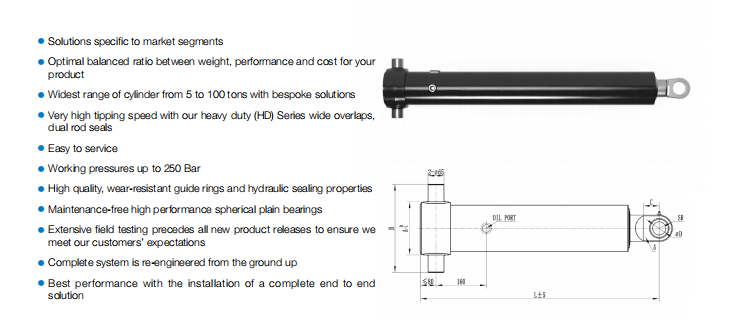

W katalogu podane są wymiary A, B, C, D i delta dla FE-4TG-E169*4280. Wymiary te należy porównać z przednim wspornikiem montażowym wózka, rozmieszczeniem osi obrotu, prześwitem ramy i pozycją zamkniętego nadwozia.
Długość w stanie zamkniętym wynosząca 1345 mm jest szczególnie istotna w przypadku montażu siłownika pomiędzy podwoziem a przednią skrzynią wywrotki. Kupujący powinni również sprawdzić długość pełnego wysunięcia, kąt cylindra na początku podnoszenia oraz prześwit wokół każdego punktu mocowania. Cylinder o podobnych wymiarach może nadal być nieodpowiedni, jeśli środki sworzni lub geometria wspornika różnią się.
W katalogu podane jest ciśnienie robocze 16 MPa i referencyjny udźwig 49 ton dla tego modelu. Dane te należy sprawdzić, biorąc pod uwagę ustawienie pompy, zabezpieczenie zaworów, przepływ oleju hydraulicznego i konstrukcję wózka. Nie należy ich traktować jako samodzielnego zatwierdzenia ładunku.
Przed wyborem FE-4TG-E169*4280 kupujący powinien potwierdzić, czy referencja 49-tonowa odpowiada rzeczywistemu pojazdowi i zabudowie wywrotki. Kompletny system wymaga kompatybilnych wsporników, sworzni, przewodów hydraulicznych i obwodu sterującego zaprojektowanego pod kątem zamierzonego obciążenia i ruchu.
W przypadku zapytania o wymianę należy przesłać oryginalne oznaczenie cylindra, zdjęcia punktów mocowania, wymiary zamknięte i rozszerzone, wymiary sworzni, informacje o porcie olejowym i szczegóły zastosowania ciężarówki. Jeśli stare urządzenie ulegnie uszkodzeniu, zdjęcia drążka, złączy stopnia i oczek montażowych pomogą oddzielić problem z cylindrem od problemu ze wspornikiem lub ustawieniem.
Poniższe informacje są przydatne w przypadku wyceny OEM:
FE-4TG-E169*4280 to specyficzny czterostopniowy siłownik hydrauliczny z wywrotem do przodu, z sekwencją otworów 169/158/136/115 mm, ciśnieniem katalogowym 16 MPa i długością w stanie zamkniętym 1345 mm. Jego przydatność zależy od kompletnego systemu wywrotki, a nie samego numeru modelu. Wyślij rysunek montażowy i dane hydrauliczne do HCIC w celu przeglądu konkretnego projektu.
HCIC opracowuje i produkuje cylindry hydrauliczne i zespoły napędowe do zastosowań samochodowych i przemysłowych. HCIC obsługuje zapytania dotyczące producentów OEM i części zamiennych, wykorzystując rysunki klientów, pomiary i wymagania aplikacji jako podstawę przeglądu technicznego.
Poproś o sprawdzenie wyceny FE-4TG-E169*4280:
- Strona internetowa: https://jnhcic.com/
- E-mail: davidsong@mail.huachen.cc
- WhatsApp / Tel: +86 153 7619 8599
