Opis produktu

Agregat hydrauliczny dwustronnego działania HCPGD do przyczep wywrotek. W katalogu określono natężenie przepływu 1,2 GPM, zbiornik o pojemności 6 galonów, ciśnienie znamionowe 3000 PSI i porty SAE nr 6. Jego 4-drogowy, 3-pozycyjny układ zaworów sterowany elektromagnetycznie jest przeznaczony do obwodów hydraulicznych wymagających napędzanego ruchu w obu kierunkach.

Dla konstruktora naczep lub zespołu zajmującego się konserwacją floty ważną kwestią jest nie tylko wielkość silnika i zbiornika. Zasilacz musi pasować do cylindra, dostępnego zasilania elektrycznego, oleju hydraulicznego, układu węży i wymaganego ruchu. W tym artykule wyjaśniono, co oznacza specyfikacja HCPGD i jakie informacje należy potwierdzić przed złożeniem zamówienia.

power unit

I. Działanie zasilacza hydraulicznego HCPGD

Agregat hydrauliczny przekształca energię elektryczną w przepływ i ciśnienie hydrauliczne. Pompa tłoczy olej na wybraną stronę cylindra dwustronnego działania. Kiedy zawór zmienia położenie, obwód odwraca przepływ oleju, dzięki czemu cylinder może się wysuwać i cofać pod wpływem zasilania hydraulicznego.

Dlatego też hydrauliczny zespół napędowy dwustronnego działania HCPGD nadaje się do konstrukcji przyczepy wywrotki, która wymaga zasilanej funkcji wysuwania i napędzanej funkcji cofania. Dokładny ruch nadal zależy od objętości cylindra, obciążenia, ustawienia nadmiaru, rozmiaru węża i obwodu sterującego. Zasilacz należy wybrać jako część kompletnego układu hydraulicznego, a nie jako izolowany element.

II. Specyfikacja katalogu dla HCPGD

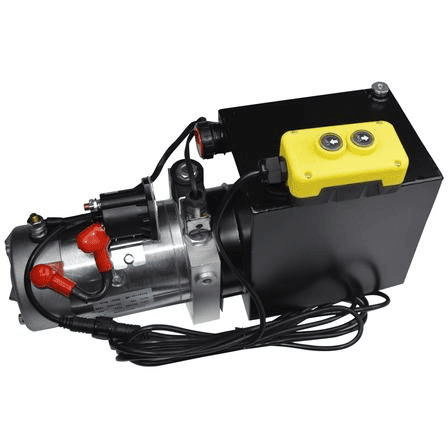

hydraulic power unit

Przedmiot	Specyfikacja katalogu
Model	HCPGD
Typ produktu	Agregat hydrauliczny dwustronnego działania
Aplikacja wymieniona w katalogu	Wyrzucić przyczepę
Natężenie przepływu	1,2 GPM
Rozmiar portu	SAE nr 6
Rozmiar zbiornika	6 gal
Ciśnienie	3000 psi
Zawory	Sterowanie elektromagnetyczne; 4-kierunkowy, 3-pozycyjny

Są to wartości opublikowane w katalogu HCIC-2026 HCPGD. Katalog nie podaje pełnego prądu silnika, pojemności akumulatora, cyklu pracy, ustawień zaworu nadmiarowego ani schematu okablowania sterownika dla tego modelu. Szczegóły te należy potwierdzić z wymaganiami projektu przed zatwierdzeniem produkcji.

III. Zawór i logika obwodu

Zawór 4-drogowy i 3-pozycyjny zapewnia jednostce napędowej strukturę sterowania kierunkowego dla siłownika hydraulicznego dwustronnego działania. Jeden port roboczy może kierować olej w celu wysunięcia cylindra, podczas gdy drugi odprowadza olej do zbiornika. W przeciwnym poleceniu ścieżka przepływu ulega odwróceniu.

Pozycja środkowa to szczegół konstrukcyjny, który należy potwierdzić w specyfikacji obwodu końcowego i zaworu. Wpływa na zachowanie siłownika po wydaniu polecenia elektrycznego. Producent przyczepy nie powinien zakładać położenia środkowego bez sprawdzenia schematu hydraulicznego, wymagań dotyczących kontroli obciążenia i metody bezpiecznego opuszczania.

Należy również sprawdzić połączenie portu SAE nr 6 z wybranym wężem, adapterem i standardem złączki. Prawidłowa identyfikacja gwintu i praktyka uszczelniania mają znaczenie, ponieważ niewielka nieszczelność połączenia może spowodować przedostanie się powietrza, utratę oleju i spowodować niespójny ruch przyczepy.

IV. Dlaczego 6-galonowy zbiornik ma znaczenie

HCPGD jest wymieniony ze zbiornikiem o pojemności 6 galonów. Objętość zbiornika zapewnia miejsce na zwrot oleju i pomaga systemowi zarządzać ilością oleju wymaganą przez cylinder. Wymagana wielkość zbiornika nie zależy od samej średnicy cylindra. Zależy to również od skoku cylindra, objętości tłoczyska, układu obwodu, objętości węża, poziomu oleju, dostępnej przestrzeni montażowej i cyklu roboczego.

Zbiornik powinien być bezpiecznie zamontowany i ustawiony tak, aby przewód ssawny, droga powrotna i dostęp serwisowy pozostawały praktyczne. Przed złożeniem zamówienia instalator powinien potwierdzić rzeczywiste wymiary zbiornika, orientację montażu, rozmieszczenie wlewu i odpowietrznika oraz użyteczny poziom oleju za pomocą HCIC.

V. Przepływ, ciśnienie i rzeczywista prędkość robocza

Katalog podaje 1,2 GPM dla HCPGD i 3000 PSI dla specyfikacji ciśnienia. Wartości tych nie należy przeliczać bezpośrednio na gwarantowany czas podnoszenia przyczepy lub udźwig. Rzeczywista prędkość zależy od objętości cylindra i obciążenia. Rzeczywiste ciśnienie robocze zależy od wymaganej siły, geometrii mechanicznej, tarcia, zabezpieczenia przed ograniczeniem i odciążeniem.

Pierwszą prostą kontrolą jest porównanie wymaganej objętości cylindra z dostępnym przepływem. Większy cylinder potrzebuje więcej oleju, aby wykonać ten sam skok, więc jego ruch będzie zwykle trwał dłużej przy tym samym natężeniu przepływu. Projektant systemu powinien również wziąć pod uwagę przepływ powrotny od strony tłoczyska cylindra dwustronnego działania, długość węża i zależną od temperatury lepkość oleju hydraulicznego.

Wartość katalogowa 3000 PSI to granica projektowa systemu, którą należy sprawdzić pod kątem cylindra, węży, złączek i elementów sterujących. Nie należy tego traktować jako obietnicy, że każda przyczepa będzie pracować pod tym ciśnieniem w sposób ciągły.

VI. Punkty instalacji przyczepy wywrotkowej

Przed montażem agregatu hydraulicznego dwustronnego działania HCPGD należy sprawdzić następujące punkty:

1. Kompatybilność cylindra:Sprawdź, czy podłączony siłownik jest dwustronnego działania i czy oba porty są prawidłowo zidentyfikowane.

2. Zasilanie elektryczne:Sprawdź napięcie, zapotrzebowanie na prąd, zabezpieczenie bezpiecznikowe, rozmiar kabla i kompatybilność przełącznika sterującego.

3. Połączenia hydrauliczne:Dopasuj porty SAE #6 do odpowiednich węży i adapterów. Utrzymuj ścieżki ssania i powrotu w czystości.

4. Pozycja zbiornika:Pozostaw wystarczająco dużo miejsca na napełnienie, kontrolę, czyszczenie i przyszłą obsługę.

5. Zabezpieczenie ciśnieniowe:Potwierdź układ zaworu nadmiarowego i bezpieczne ciśnienie w całym obwodzie.

6. Kontrola obciążenia:Sprawdź, jak wywrotka jest trzymana i opuszczana w przypadku przerwy w dostawie prądu.

7. Usuwanie powietrza:Napełnij zatwierdzonym olejem, odpowietrz obwód zgodnie z projektem instalacji i sprawdź poziom w zbiorniku po kilku kontrolowanych cyklach.

HCIC powinien otrzymać układ przyczepy, dane cylindra, wymagane napięcie zasilania i schemat hydrauliczny przed zatwierdzeniem ostatecznej konfiguracji.

VII. Najczęstsze błędy w wyborze

Wybór wyłącznie przez PSI

Ciśnienie nie determinuje wydajności całego systemu. Siłę cylindra, dźwignię mechaniczną i wymagania dotyczące przepływu należy rozpatrywać łącznie.

Traktowanie przepływu jako udźwigu

Wartość 1,2 GPM odnosi się do przepływu oleju, a nie bezpośrednio do masy, jaką może unieść przyczepa. Nośność zależy od konstrukcji siłownika i przyczepy oraz obwodu hydraulicznego.

Ignorowanie strony powrotnej

System dwustronnego działania wymaga prawidłowego poprowadzenia po obu stronach siłownika. Nieprawidłowe oznaczenie węża może spowodować ruch cylindra w złym kierunku lub nie cofnięcie się zgodnie z przeznaczeniem.

Pozostawienie funkcji środka zaworu niezdefiniowanej

Zawór 4-drogowy, 3-pozycyjny musi być dostosowany do wymaganego zachowania neutralnego i bezpiecznego układu opuszczania.

VIII. Informacje dotyczące zapytań o OEM i wymianę

Aby uzyskać wycenę agregatu hydraulicznego dwustronnego działania HCPGD, należy podać:

Typ przyczepy i przeznaczenie

Średnica cylindra, średnica tłoczyska i skok
Wymagane zachowanie wysuwania i wycofywania
Napięcie elektryczne i dostępny prąd
Docelowy czas cyklu, jeśli został określony
Rodzaj oleju hydraulicznego lub olej w istniejącym układzie
Standard węża i złączki
Przestrzeń montażowa i kierunek montażu
Sposób sterowania i wymagania dotyczące zdalnego sterowania
Wymagana ilość i miejsce dostawy

Informacje te pozwalają na sprawdzenie konfiguracji HPU w odniesieniu do całego systemu przyczepy, a nie na podstawie wyłącznie jednego numeru.

IX. Często zadawane pytania

Czy HCPGD jest jednostronnym czy podwójnym działaniem?

W katalogu HCIC-2026 HCPGD jest wymieniony jako agregat hydrauliczny dwustronnego działania.

Jakie natężenie przepływu jest wymienione dla HCPGD?

Katalog podaje natężenie przepływu 1,2 GPM.

Jakiego rozmiaru zbiornika używa HCPGD?

W katalogu wymieniony jest zbiornik o pojemności 6 galonów.

Jaki rozmiar portu jest określony?

W katalogu podany jest rozmiar portu SAE #6.

Czy katalog potwierdza każdy szczegół elektryczny?

Nie. Tabela modeli nie zawiera pełnego prądu silnika, schematu okablowania ani specyfikacji cyklu pracy. Punkty te należy potwierdzić dla przeznaczonej przyczepy.

X. Poproś o przegląd konfiguracji HCPGD

Agregat hydrauliczny dwustronnego działania HCPGD to zdefiniowana opcja HPU do wywrotek z wymienionymi w katalogu danymi dotyczącymi przepływu, zbiornika, ciśnienia i zaworów. Aby otrzymać wiarygodną ofertę, należy przesłać do firmy HCIC specyfikację cylindra, zasilanie elektryczne, schemat hydrauliczny i ograniczenia instalacyjne.

HCIC może następnie sprawdzić, czy konfiguracja HCPGD pasuje do kompletnej aplikacji i zidentyfikować wszelkie szczegóły specyficzne dla projektu, które wymagają potwierdzenia przed rozpoczęciem produkcji.

XI.O HCIC

Firma Jinan Huachen Industrial Co., Ltd. została założona w 1998 roku. Katalog HCIC-2026 opisuje firmę jako producenta produktów hydraulicznych specjalizującego się w cylindrach hydraulicznych i jednostkach napędowych dla różnych gałęzi przemysłu, w tym sprzętu transportowego, maszyn budowlanych i innych zastosowań przemysłowych.
