Siłownik hydrauliczny do kombajnu

1. Definicja produktu i scenariusze zastosowań

1.1 Definicja produktu

Wykonujemy dedykowane siłowniki hydrauliczne do wszelkiego rodzaju maszyn żniwnych, w tym kombajnów zbożowych, kombajnów do kukurydzy i ryżu. Elementy te przekształcają moc hydrauliczną w ruch po linii prostej i są wystarczająco wytrzymałe, aby sprostać trudnym warunkom pracy w gospodarstwach rolnych. Przekształca ciśnienie hydrauliczne w liniową siłę mechaniczną, która napędza najważniejsze ruchome części kombajnu.

W przeciwieństwie do cylindrów przemysłowych ogólnego przeznaczenia, jest on zaprojektowany do pracy z wysokimi wibracjami, dużym zapyleniem, błotem, dużymi wahaniami temperatury i wielogodzinną ciągłą pracą na polach uprawnych. Podstawowe cechy: stabilny ruch przy niskiej prędkości, duża odporność na uderzenia, niezawodne uszczelnienie i długa żywotność zmęczeniowa.

1.2 Scenariusze zastosowań

Ten siłownik hydrauliczny jest doskonale dopasowany do popularnych modeli kombajnów przeznaczonych dla dużych gospodarstw komercyjnych w Ameryce Północnej, Europie, Australii i Azji Południowo-Wschodniej, dostosowując się do lokalnych zmechanizowanych zbiorów na dużych obszarach:

Typowe pozycje:

• Cylinder podnoszenia hedera:Stosowany do zbioru zbóż na rozległych, płaskich gospodarstwach w Stanach Zjednoczonych, Kanadzie i Australii. Elastycznie dostosowuje wysokość koszenia, aby dostosować się do nierównego terenu i różnych wysokości wzrostu roślin, zmniejszając straty ziarna podczas ciągłych zbiorów na dużą skalę.
• Cylinder regulacji szpuli:Nadaje się do europejskich scenariuszy zbiorów pszenicy i jęczmienia, optymalizując kąt podawania plonów w celu rozwiązania blokady karmienia spowodowanej gęstym sadzeniem roślin na zagranicznych polach uprawnych o wysokiej wydajności.
• Cylinder rozładunkowy zbiornika ziarna:Zaprojektowany dla kombajnów o dużej wydajności używanych w amerykańskich gospodarstwach uprawiających kukurydzę i soję, obsługujący częste operacje rozładunku z dużą prędkością w celu poprawy ogólnej wydajności zbiorów na dużych obszarach uprawnych.
• Cylinder regulacji szczeliny omłotu:Dostosuj się do zróżnicowanych zbiorów roślin na europejskich obszarach upraw mieszanych, dostosowując prześwit omłotu pszenicy, ryżu, kukurydzy i soi, aby spełnić lokalne potrzeby w zakresie zbiorów w ramach płodozmianu.
• Siłownik poziomujący podwozie:Szeroko stosowany na pagórkowatych polach uprawnych w Europie Południowej i Azji Południowo-Wschodniej, utrzymuje kombajny stabilnie na pochyłych polach i zapewnia normalną pracę w złożonym terenie zamorskim.

2. Parametry specyfikacji technicznej

2.1 Tabela parametrów

3. Materiał i proces produkcyjny

3.1 Główne materiały

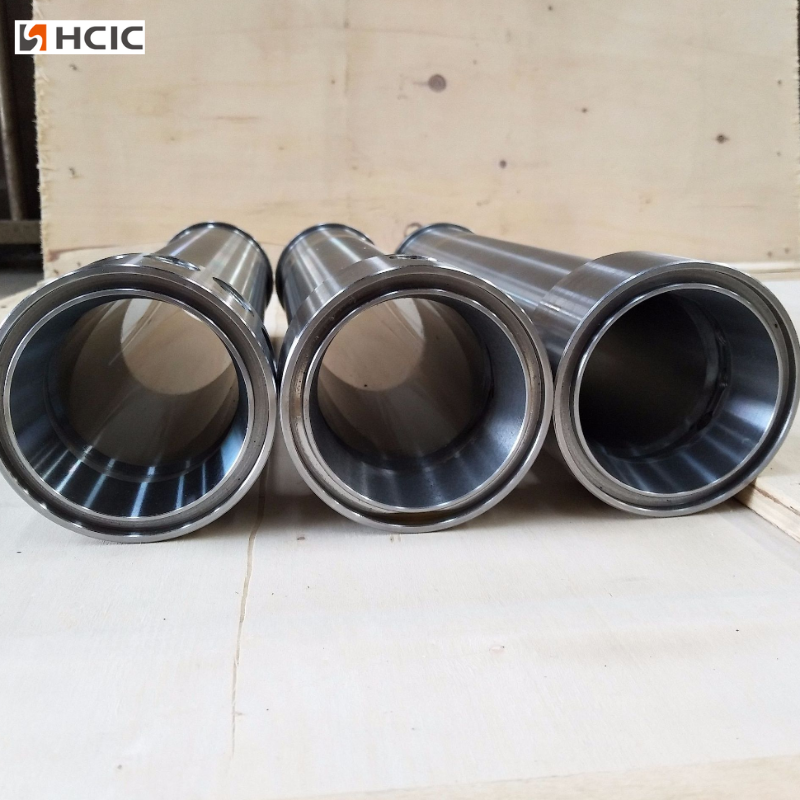

• Beczka cylindra: rura stalowa bez szwu 27SiMn lub 45# (GB/T 8713-2018). Wysoka wytrzymałość na rozciąganie, dobra spawalność, odporność na ciśnienie do 40 MPa.
• Tłoczysko: stal stopowa średniowęglowa 45Cr / 40Cr.
• oUlepszony + odpuszczany (HRC 28–34) zapewniający wytrzymałość i odporność na uderzenia.
• oTwarde chromowanie powierzchniowe (25–30 μm), HV ≥800, antykorozyjne, przeciwzużyciowe, odporne na błoto.
• Tłok i tuleja prowadząca: żeliwo + żeliwo sferoidalne, odporne na zużycie, dobre dopasowanie z uszczelkami.
• Zestaw uszczelek: importowane uszczelki kompozytowe: uszczelka główna FKM + uszczelka przeciwpyłowa HNBR + pierścień ślizgowy PTFE. Jest odporny na wysoką temperaturę, błotnistą wodę i częste ruchy posuwisto-zwrotne.

3.2 Kluczowe procesy

1. Wewnętrzne honowanie lufy:Precyzyjne honowanie do Ra ≤0,4 μm, lustrzana powierzchnia, niskie tarcie, brak wycieków oleju, długa żywotność uszczelnienia.

2. Szlifowanie prętów i twarde chromowanie:Szlifowanie CNC zapewnia prostoliniowość ≤0,1 mm/m; automatyczna linia do chromowania zapewniająca jednakową grubość i przyczepność.

3. Spawanie:Spawanie CO₂ z pełną penetracją na zaślepkach końcowych i widełkach; badania nieniszczące (UT/MT) spoin krytycznych.

4. Montaż i testowanie:

• Montaż w pomieszczeniu czystym, aby zapobiec przedostawaniu się kurzu do wnętrza
• Próba ciśnieniowa 100%: ciśnienie utrzymywania 31,5 MPa przez 3–5 minut, brak wycieków, brak trwałych odkształceń.

5.Obróbka powierzchniowa:Śrutowanie + dwuskładnikowa farba antykorozyjna, odporność na mgłę solną ≥500 godzin, odpowiednia do długotrwałego stosowania w gospodarstwach zewnętrznych.

4. Przykłady zastosowań przemysłowych

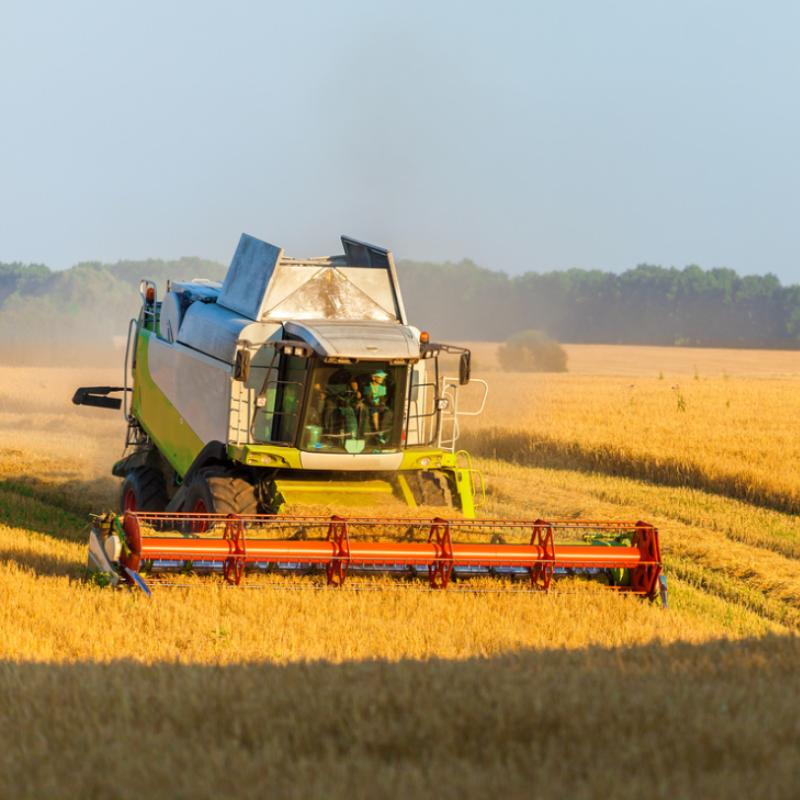

Przypadek 1 – Kombajn zbożowy do pszenicy/ryżu

• Cylinder: 50/25-250 mm dwustronnego działania do podnoszenia hedera; 63/32-400 mm do rozładunku zbiornika ziarna.
• Warunki pracy: ciągła praca 12–14 godzin dziennie w okresie żniw; temperatura otoczenia 35–40 ℃, duże zapylenie, sporadycznie mętna woda.
• Wydajność: Stabilne podnoszenie, brak utknięć; wskaźnik wycieku <0,5% na 1000 godzin; skutecznie zmniejsza straty w zbiorach do ≤2%.

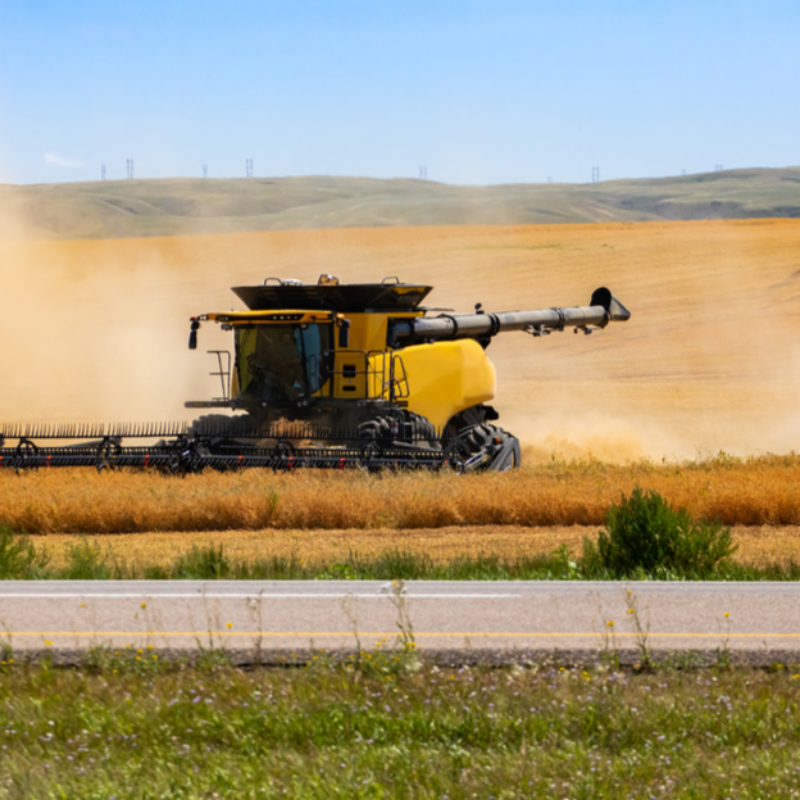

Przypadek 2 – Kombajn do zbioru kukurydzy

• Cylinder: 63/32-320 mm do podnoszenia hedera; 50/25-200 mm dla mechanizmu odciążającego ucho.
• Warunki pracy: Częste uderzenia, duże wibracje, zakurzone resztki łodyg kukurydzy, temperatura wczesną wiosną do -15 ℃.
• Wydajność: wytrzymuje obciążenie udarowe 2–3× ciśnienie znamionowe; dobra wydajność przy niskim uruchomieniu; żywotność osiąga 3500–4500 godzin przy normalnej konserwacji.

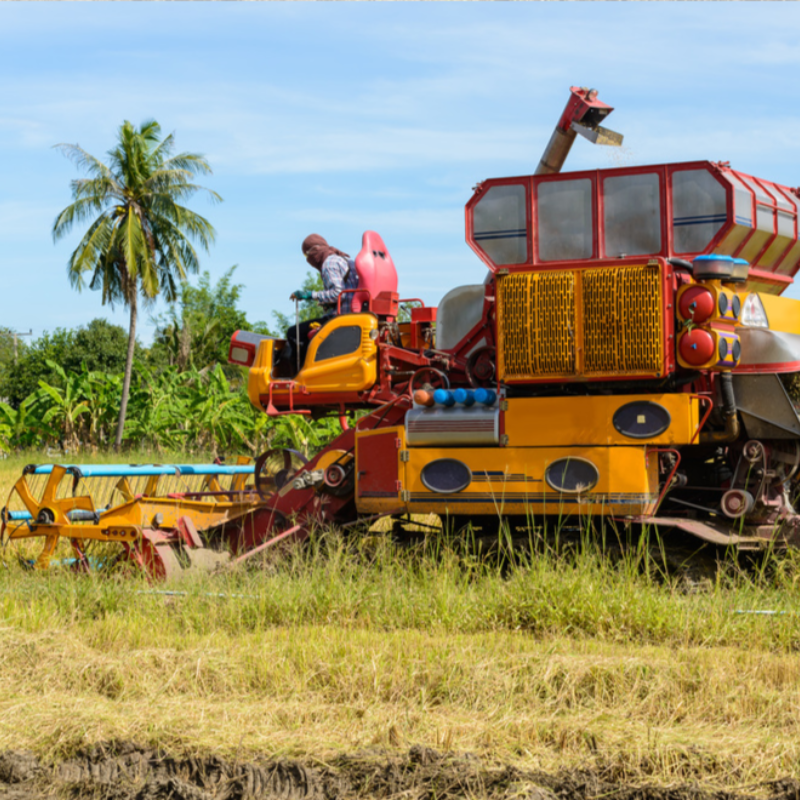

Przypadek 3 – Mały kombajn na wzgórzu

• Cylinder: Kompaktowy siłownik dwustronnego działania 40/20–150 mm do poziomowania nadwozia i sterowania hederem.
• Warunki pracy: Wąskie pole, częste skręcanie, błotniste drogi, wysoka wilgotność przez cały rok.
• Wydajność: Kompaktowy rozmiar, elastyczne działanie; dobre uszczelnienie w wilgotnym/błotnistym środowisku; łatwa konserwacja na miejscu.

5. Często zadawane pytania

(1) P: Czy ten siłownik hydrauliczny jest odpowiedni dla wszystkich marek kombajnów?

Odp.: Modele standardowe pasują do większości popularnych kombajnów. Obsługujemy również niestandardowe rozmiary i wymiary instalacyjne dla sprzętu specjalnego.

(2) P: Jak długi jest okres użytkowania przy normalnym użytkowaniu?

Odp.: W standardowych warunkach pracy normalny okres użytkowania może osiągnąć ponad 2000 godzin pracy. Regularna wymiana i czyszczenie oleju może dodatkowo wydłużyć jego żywotność.

(3) P: Co powinienem zrobić, jeśli podczas użytkowania nastąpi wyciek oleju?

Odp.: Wyciek oleju jest najczęściej spowodowany starzeniem się lub uszkodzeniem pierścieni uszczelniających. Wystarczy wymienić dopasowany zestaw uszczelniający, nie ma potrzeby wymiany całego cylindra.

(4) P: Czy może działać normalnie w niskich temperaturach zimą?

O: Tak. Produkt jest testowany pod kątem odporności na niskie temperatury w zakresie -20℃. W celu uzyskania lepszej wydajności zaleca się stosowanie niskotemperaturowego oleju hydraulicznego w zimnych obszarach.
