Przed projektem wywrotki sprawdź wymiary katalogowe wciągnika Model 520 i sprawdź przestrzeń w ramie, geometrię montażową i prześwit serwisowy.
Wciągnik model 520 to kompaktowy element podnoszący wymieniony w dostarczonym katalogu amerykańskich podnośników elektrycznych. Dla konstruktora wywrotek lub nabywcy części zamiennej pierwszym pytaniem nie jest po prostu to, czy podnośnik może unieść. Chodzi o to, czy wciągnik pasuje do dostępnej przestrzeni ramy, układu obrotu i ścieżki ruchu.

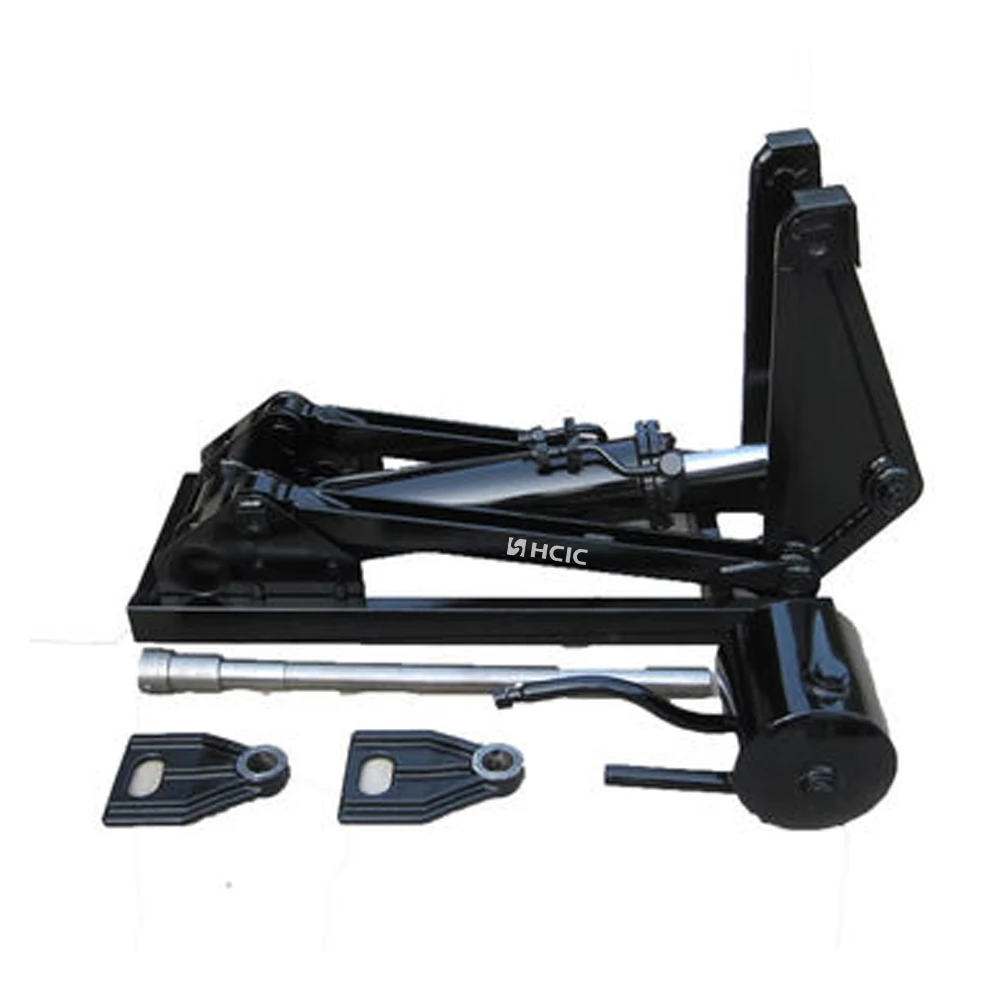

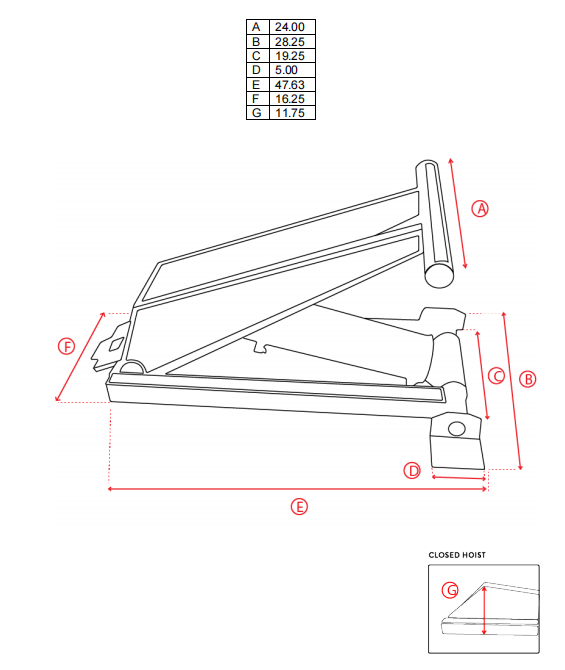

Strona Modelu 520 zawiera odniesienia do siedmiu wymiarów, od A do G. Wymiary te stanowią inżynieryjny punkt wyjścia do sprawdzenia obwiedni instalacji przed sfinalizowaniem konstrukcji przyczepy, obwodu hydraulicznego i szczegółów montażu.
| Parametr | Wartość katalogowa |
|---|---|
| Model | 520 |
| Kategoria produktu | Podnośnik mocy |
| Wymiar A | 24.00 w |
| Wymiar B | 28,25 cala |
| Wymiar C | 19,25 cala |
| Wymiar D | 5,00 cali |
| Wymiar E | 47,63 cala |
| Wymiar F | 16,25 cala |
| Wymiar G | 11,75 cala |
Wartości te zostały przepisane ze strony katalogu Modelu 520. Przed zatwierdzeniem produkcji należy sprawdzić oryginalny rysunek i rzeczywiste wymiary przyczepy klienta.
System podnoszenia wywrotki porusza się pod zmiennym kątem. Przestrzeń dostępna, gdy nadwozie jest zamknięte, niekoniecznie jest tą samą przestrzenią dostępną podczas podnoszenia. Wciągnik musi być osadzony w ramie, prawidłowo podłączony do konstrukcji nośnej i pozostawać z dala od poruszającego się ciała przez cały cykl.
Z tego powodu wciągnik model 520 należy rozpatrywać jako część kompletnego układu podnoszącego, a nie jako oddzielny element. Nadwozie przyczepy, tylny zawias, przednia konstrukcja montażowa i połączenia hydrauliczne mają wpływ na ostateczny montaż.
Wymiary A, B i C są przydatne przy porównywaniu podnośnika z dostępną przestrzenią pomiędzy ramą przyczepy a zabudową wywrotki. Najpierw zmierz przyczepę w pozycji zamkniętej, a następnie sprawdź tor ruchu, gdy nadwozie zacznie się przechylać.
Sam pomiar statyczny może nie uwzględniać kolizji z belkami poprzecznymi, wspornikami, wężami lub spodem nadwozia. Najbezpieczniejsza recenzja wykorzystuje zwymiarowany rysunek lub zdjęcia z zaznaczonymi kluczowymi odległościami.
Oznaczenia D, F i G pomagają kupującemu porównać wciągnik z planowanymi płytami wsporczymi, położeniem sworzni i wzmocnieniem ramy. Wartości tych nie należy wykorzystywać do odtworzenia kompletnego projektu montażowego bez oryginalnego rysunku i wymiarów projektowych.
Konstrukcja montażowa musi przenosić reakcję podnoszenia na ramę przyczepy. Dlatego grubość wspornika, ustawienie sworzni i konstrukcja spoiny wymagają osobnego przeglądu technicznego.
W katalogu wymiar E dla modelu 520 wynosi 47,63 cala. Pomiar ten jest ważny, gdy przyczepa ma ograniczoną długość montażową lub gdy wciągnik musi zostać umieszczony wokół istniejących elementów ramy.
Sprawdź ten wymiar wraz z pozycją korpusu zamkniętego, położeniem zawiasów i przestrzenią dostępu serwisowego. Pozostaw miejsce na inspekcję i wykonanie połączeń hydraulicznych, zamiast projektować instalację wokół pomiarów, do których nie ma praktycznego dostępu.
Wciągnik model 520 nadaje się do dyskusji na temat systemów podnoszenia wywrotek, gdzie kupujący potrzebuje określonego odniesienia katalogowego i podstawy wymiarowej do przeglądu wyposażenia. Można to uwzględnić w przypadku budowy przyczep OEM, projektów wymiany i przeprojektowania systemów, pod warunkiem potwierdzenia kompletnego układu mechanicznego i hydraulicznego.
Dostarczona strona katalogu modelu 520 zawiera odniesienia do wymiarów, ale nie podaje zweryfikowanej wydajności, wartości ciśnienia roboczego, wartości żywotności ani certyfikatów dla tego modelu. Dane te muszą zostać potwierdzone dla rzeczywistego projektu, a nie wywnioskowane z numeru modelu.
Przydatne zapytanie dotyczące wciągnika model 520 powinno obejmować:
- Typ przyczepy i wymiary wywrotki
- Dostępna przestrzeń pomiędzy ramą a korpusem
- Położenie zawiasów tylnych i punkty mocowania z przodu
- Rozstawy sworzni i wymiary wsporników
- Pozycje zamknięte i robocze korpusu wywrotki
- Istniejąca pompa, zawory, węże i elementy sterujące, jeśli jest to wymiana
- Zdjęcia lub zwymiarowany rysunek bieżącej instalacji
- Wymagana kolejność podnoszenia i środowisko pracy
Informacje te pozwalają dostawcy omówić montaż bez zgadywania ukrytych szczegółów konstrukcyjnych.
Wciągnik model 520 należy wybierać na podstawie przeglądu wyposażenia, a nie samego dopasowywania numeru modelu. Wymiary katalogowe — w szczególności wymiar E 47,63 cala, wymiar A 24,00 cala i wymiar G 11,75 cala — stanowią przydatny punkt wyjścia do sprawdzenia instalacji wywrotki.
Aby uzyskać dokładną wycenę, prześlij rysunek przyczepy, wymiary montażowe i istniejące informacje hydrauliczne do HCIC. Ostateczną decyzję należy podjąć na podstawie kompletnego układu podnoszącego i najnowszego rysunku technicznego.
HCIC opracowuje i produkuje cylindry hydrauliczne i zespoły napędowe do zastosowań samochodowych i przemysłowych. W przypadku projektu Modelu 520 firma HCIC może przejrzeć dostępne informacje dotyczące instalacji i zidentyfikować szczegóły techniczne wymagane do wyceny OEM lub wymiany.
