Hydrauliczny podnośnik przyczepy

I. Kim jest ten Jack

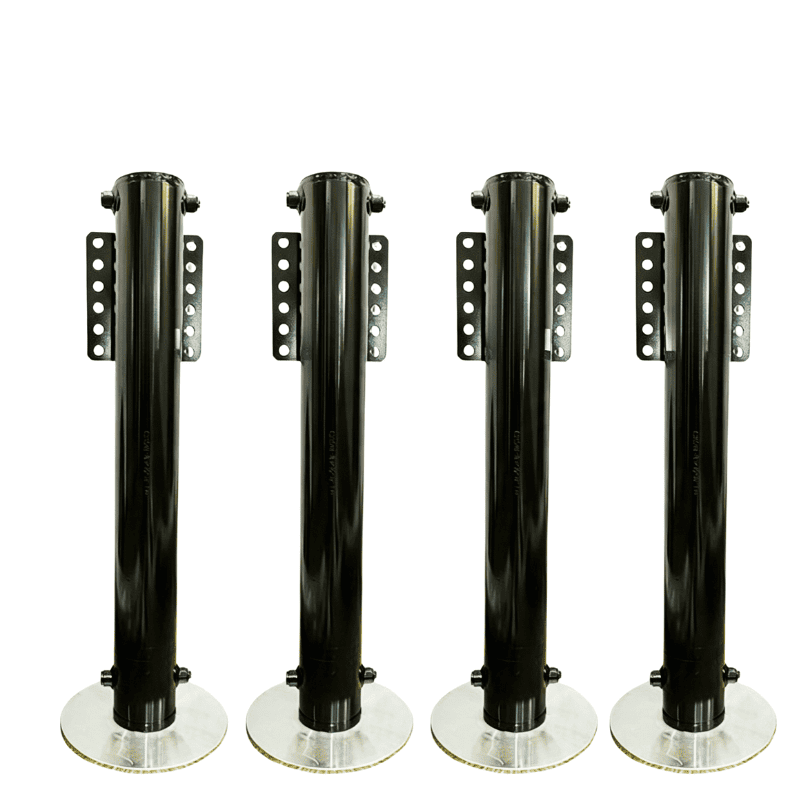

HCHJ-15K to hydrauliczny podnośnik do przyczep dwustronnego działania, przystosowany do najcięższych zastosowań w branży przyczep: 15 ton.

Zastępuje korbę w przyczepie z gęsią szyją lub siodłem. Naciśnij przycisk, podnośnik wysuwa się i podnosi przyczepę. Ciężarówka cofa się pod. Naciśnij ponownie przycisk, podnośnik się cofnie. Zrobione.

Dlaczego hydrauliczny? Z powodu obciążenia. Obciążona gęsia szyja obciąża podwozie tysiące funtów. Podnośnik korbowy zamienia ten ciężar w moment obrotowy rękojeści, a klamka, która pod koniec długiego dnia stawia opór, jest wtedy, gdy ludzie doznają obrażeń. HCHJ-15K wykonuje tę samą pracę z silnikiem i zaworem zamiast ramion i skrzyni biegów.

II. Zweryfikowane specyfikacje

Z katalogu HCIC 2026:

III. Podwójne działanie — co to tutaj oznacza

Podwójne działanie oznacza, że ​​podnośnik ma moc w obu kierunkach. Pompa wysuwa go, a pompa cofa.

W przypadku ciężkiej przyczepy ma to znaczenie z jednego praktycznego powodu: załadowana przyczepa stoi na podnośniku. Kiedy podłączasz podnośnik i chcesz go schować, podnośnik przenosi ciężar przyczepy na drążku. Podnośnik jednostronnego działania opiera się na grawitacji lub obciążeniu, które wypycha olej z powrotem – co działa tylko wtedy, gdy obciążenie nie jest już obecne. HCHJ-15K wypycha wędkę z powrotem pod mocą, niezależnie od tego, co na niej siedzi.

W przypadku podnośnika klasy 15-tonowej dwustronne działanie nie jest cechą charakterystyczną. Jest to minimalny poprawny projekt.

IV. Liczby, które mają znaczenie

Nośność 15 ton.---Ocena katalogowa tego modelu. Dopasuj go do obciążonej masy sworznia zwrotnicy lub łącznika przyczepy — a nie do masy własnej, ale do masy załadowanej. Jeśli waga szpilki jest zbliżona do wartości znamionowej, to jest to Twój podnośnik.

Otwór 2,36 cala z prętem 1,38 cala.--- Otwór wytwarza siłę nośną; pręt przenosi obciążenie, gdy podnośnik jest wysunięty i trzyma. Sekcja wzmocniona — większa niż 12-tonowa linia — jest tym, co wykonuje większe zadania.

Ciśnienie robocze 3000 PSI.---Obwód hydrauliczny pracuje pod ciśnieniem roboczym 3000 PSI. W katalogu określono ustawienia nadmiaru pompy, które ją chronią: 3200 PSI na porcie wysuwanym, 1500 PSI na porcie wsuwanym. Wysunięcie podnośnika — podniesienie przyczepy — powoduje uzyskanie pełnego ciśnienia. Wycofanie wymaga użycia mniejszej siły, a dolne odciążenie zapobiega nadmiernemu wymuszaniu przez system w tym kierunku.

Porty SAE6.--- Rozmiar przyłącza hydraulicznego. Planując przebieg węży, należy wybrać ten port.

Obrotowa podkładka pod stopy 10" × 10"..---Podkładka obraca się, aby osadzić się płasko na nierównym podłożu. Stała podkładka na zboczu obciąża podnośnik na boki, a obciążenie boczne powoduje uginanie cylindrów podnośnika. Oś utrzymuje ładunek w pozycji pionowej.

Szybka, niewymagająca obsługi ręcznej obsługa.--- Obwód obejmuje tryb swobodnego spadania: pęknięcie zaworu powoduje opuszczenie podnośnika pod własnym ciężarem. Żadnego pompowania, żadnego kręcenia. Szybkie podłączanie, gdy przyczepa jest pusta i lekka.

Czarne wykończenie klasy zewnętrznej.---Te podnośniki znajdują się pod przyczepami — sól drogowa, błoto, żwir. Wykończenie jest przeznaczone do zastosowań zewnętrznych.

V. Jak to się łączy

HCHJ-15K to zwykły podnośnik — podłącza się go do źródła hydraulicznego. Dwie ścieżki:

Istniejąca hydraulika przyczepy. Jeśli przyczepa obsługuje już podnośnik lub inny sprzęt hydrauliczny, podnośnik łączy się z tym systemem. Katalog określa kompatybilność z pompami hydraulicznymi/HPU w granicach 3200 PSI wysunięcia i 1500 PSI wycofania.

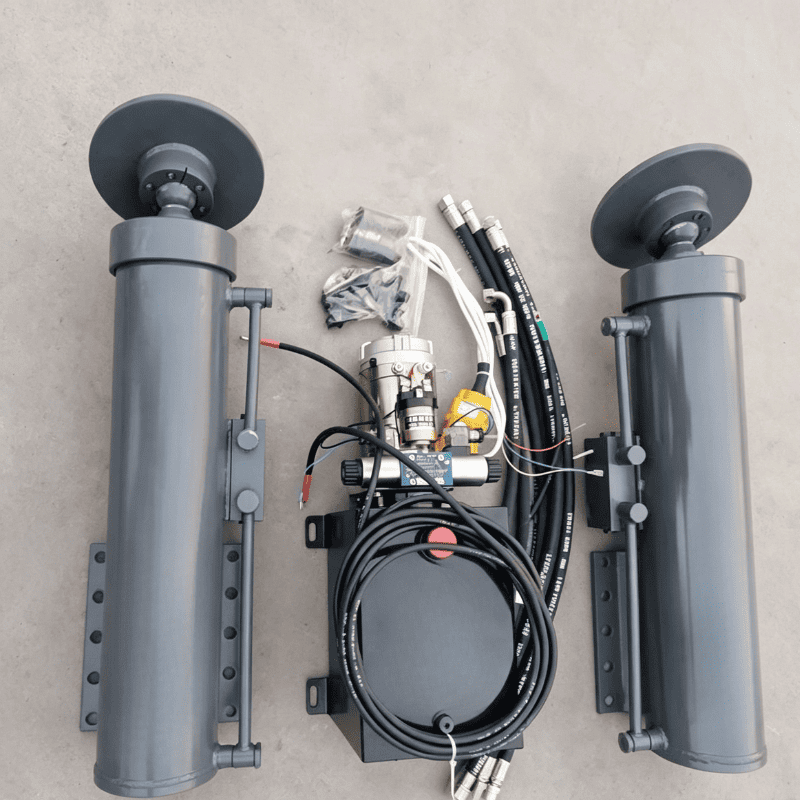

Oddzielny zespół napędowy. Zasilacz hydrauliczny 12 V DC obsługuje podnośnik niezależnie. Pompa, zbiornik i sterowanie — jednostka napędowa znajduje się na ramie lub haku przyczepy i jest podłączona do akumulatora.

Opcje sterowania obejmują ręczny zdalny wisiorek, przewodowy lub bezprzewodowy.

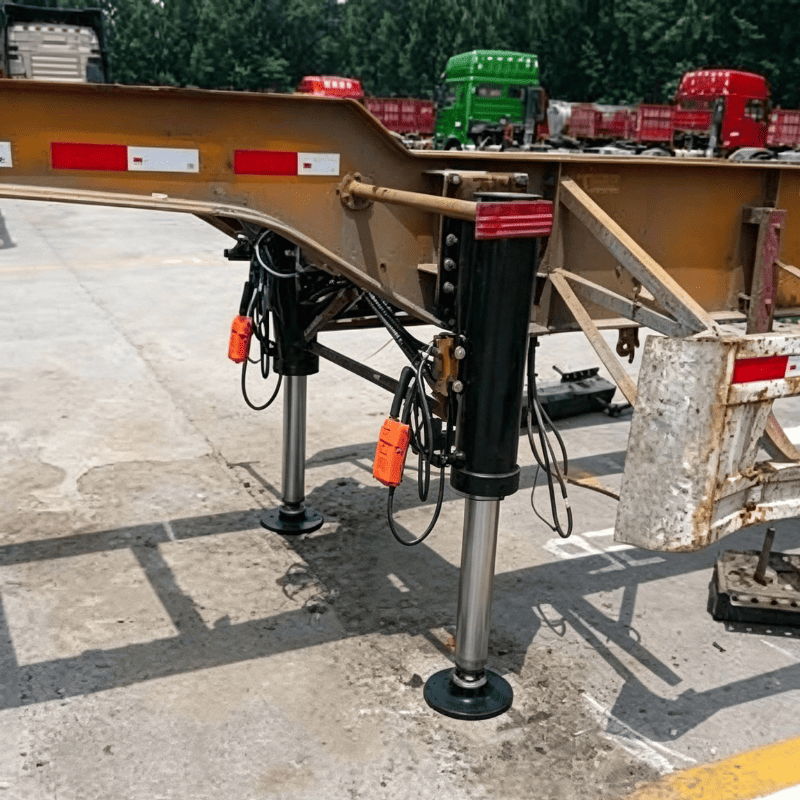

VI. Aplikacje

• Przyczepy do przewozu zwierząt typu „gęsia szyja”. Klasyczna obudowa. Konie i bydło zmieniają ciężar podczas załadunku; podnośnik musi unieść i utrzymać ruchomy ładunek. Udźwig 15 ton obejmuje najcięższy koniec.
• Przyczepy siodłowe. Ciężkie ciężarki szpilek są tutaj normą. Większy otwór odpowiada klasie obciążenia.
• Przyczepy do transportu ciężkiego i sprzętu. Ciągniki samochodowe i przyczepy z gęsią szyją, w których ciężar sworznia jest wysoki.
• Przyczepy wywrotkowe i płaskie z gęsią szyją. Gdzie podnośnik współpracuje z podnośnikiem zrzutowym, oba zasilane z tego samego systemu.

VII. Uwagi dotyczące wyboru

Wybierz ciężar obciążonego sworznia, a nie ciężar pusty.

HCHJ-15K ma udźwig 15 ton. Jeśli masa sprzęgu z ładunkiem przyczepy jest niższa od tej wartości i pozostaje poniżej niej, ten podnośnik ma margines. Jeśli jesteś na krawędzi lub wyżej, porozmawiaj z nami – zaproponujemy niestandardowe rozwiązanie lub doradzimy w sprawie układu z dwoma gniazdami.

Przed złożeniem zamówienia sprawdź również przestrzeń montażową w przyczepie i średnicę sworznia. Wyślij specyfikację przyczepy, a my potwierdzimy montaż.

VIII. Często zadawane pytania

IX. O HCICu

Jinan Huachen Industrial Co., Ltd. Założona w 1998 r. Jinan, Shandong, Chiny. Trzy fabryki. Ponad 300 pracowników. Ponad 27 inżynierów. Eksport do ponad 50 krajów.

Budujemy cylindry hydrauliczne, zespoły napędowe, podnośniki do przyczep i kompletne systemy wywrotu – produkowane w naszym własnym zakładzie w Jinan i testowane ciśnieniowo przed wysyłką.

Certyfikat ISO 9001:2015. Dokumentacja eksportowa obsługiwana wewnętrznie.
