Praktycznie każda branża korzystacylindry hydrauliczne— kopacze budujący domy, sprzęt do ćwiczeń, na którym się pocimy, co tam. Ale co sprawia, że te konie pociągowe działają? Jako czołowy producent podzespołów hydraulicznych, firma HCIC produkuje cylindry oparte na sprawdzonych konstrukcjach, z nowoczesnymi udoskonaleniami dostosowanymi do współczesnych, trudnych zastosowań. W tym przewodniku omówiono żargon i omówiono części siłowników hydraulicznych HCIC, sposób ich montażu i składania.
Cylindry HCIC składają się z 8 praktycznych części, z których każda wykonuje zadanie zapewniające płynną pracę całego układu:
1. Zaślepka (głowica cylindra)
Współpracuje ze strzemieniem, blokując ciśnienie. Ludzie nazywają to „ślepym zaułkiem”, ponieważ jest schowany w lufie, z dala od żywiołów. HCIC mocuje go za pomocą ciężkich śrub lub precyzyjnych gwintów, a w zależności od potrzeb można wybrać oddzielną dławnicę lub wbudowane uszczelnienie tłoczyska.
2. Port
Mały, ale krytyczny otwór, przez który wpływa i wypływa płyn hydrauliczny. Cylindry dwustronnego działania mają dwa otwory (po jednym na każdym końcu), z tłokiem umieszczonym pomiędzy nimi w celu kontrolowania ruchu tam i z powrotem. Wycieki często zaczynają się w tym miejscu, dlatego jest to najważniejsze miejsce do sprawdzania podczas napraw.
3. Tłok
Znajduje się wewnątrz lufy, dzieląc ją na dwie strefy ciśnienia i popychając tłoczysko, aby wytworzyć siłę. Posiada dwie domyślne pozycje: wsuniętą (sprężynowaną) lub wysuniętą (wysuniętą). Wiedza o tym, którego cylindra używasz, ma znaczenie, jeśli w połowie zadania nastąpi odcięcie zasilania — nie chcesz przez pomyłkę zniszczyć swojego sprzętu. HCIC zapewnia szczelność, aby uniknąć wycieków i utrzymać stałe ciśnienie.
4. Tłoczysko
Wytrzymały element przekazujący siłę z tłoka na maszynę. Gładka, wypolerowana powierzchnia zapobiega wyciekom – dlatego HCIC twierdzi, że serwisowaniem powinny zajmować się wyłącznie autoryzowane warsztaty, aby zachować nienaruszone wykończenie. Jest przykręcony lub gwintowany do tłoka, dzięki czemu może wytrzymać duże obciążenia bez poślizgu.
5. Beczka cylindra
Gruba stalowa skorupa, która utrzymuje wszystkie wewnętrzne części i utrzymuje ciśnienie. HCIC wybiera różne gatunki stali w oparciu o zadanie cylindra — podnoszenie ciężkich przedmiotów lub praca w ciasnych miejscach — aby mieć pewność, że nie wygnie się ani nie pęknie pod wpływem naprężeń.
6. Dławik (dławik uszczelniający)
Pasuje dokładnie tam, gdzie tłoczysko styka się z zaślepką, jest wyposażony w maleńkie uszczelki zapobiegające wyciekom płynu. Najlepsza część? Konstrukcja HCIC umożliwia szybką wymianę tych uszczelek, dzięki czemu spędzasz mniej czasu na naprawie, a więcej na pracy.
7. Pieczęć
Małe, ale potężne, są one rozproszone po całym cylindrze, aby blokować wycieki podczas ruchu tłoka. HCIC wybiera materiały w zależności od zadania: uszczelki odporne na ciepło do gorących środowisk, poliuretan do niskich temperatur (aby nie pękały) oraz Zurcon lub PTFE do prac fabrycznych charakteryzujących się wysokim tarciem. W przypadku wyjątkowo trudnych prac pod wysokim ciśnieniem do uszczelek dodawane są pierścienie zapasowe, aby zapewnić lepszą ochronę.
Sposób zamontowania cylindra ma ogromny wpływ na jego działanie i trwałość. HCIC oferuje cztery sprawdzone style montażu, każdy dostosowany do różnych zastosowań:
1. Mocowanie Clevisa
Przyjazne obrotom, idealne do sprzętu, który musi poruszać się po łuku – jak ramiona koparki. Jest trzymany razem za pomocą stalowych sworzni i pierścieni zatrzaskowych, a mocowanie na linii środkowej pomaga zmniejszyć zużycie.

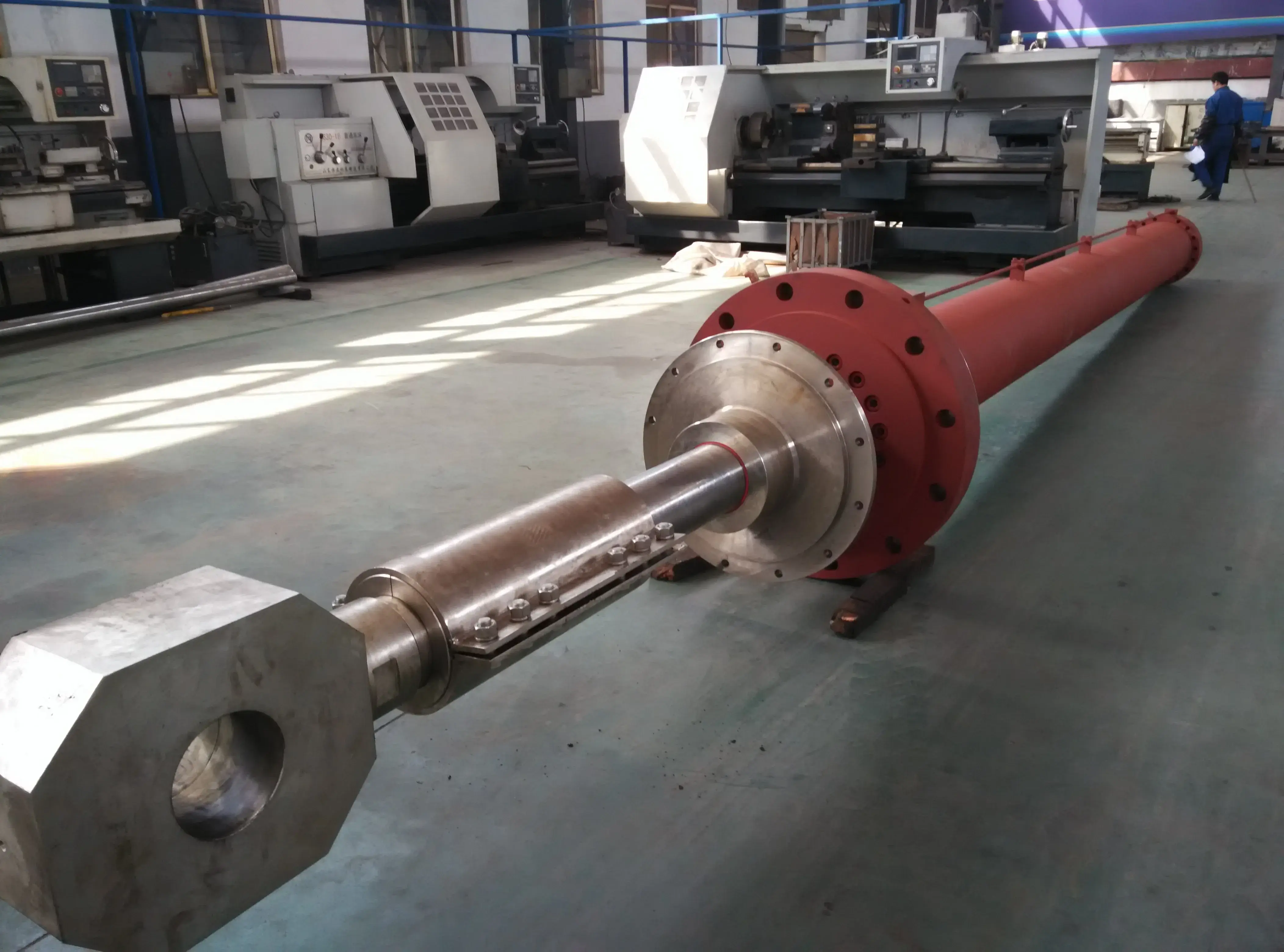

2. Montaż kołnierzowy
Stałe mocowanie, które przykręca się bezpośrednio do głowicy cylindrów, za pomocą płaskiej płytki, aby wszystko mocno zablokować. Brak przegubów i łożysk oznacza, że jest super mocny i stabilny – idealny do maszyn o dużym obciążeniu, które niewiele się poruszają.
3. Mocowanie czopowe
Zainspirowany starymi mocowaniami armat, wykorzystuje cylindryczne przedłużenia, które umożliwiają obrót cylindra w górę i w dół. Idealny do sprzętu wymagającego dużych regulacji kąta podczas pracy.
4. Uchwyt mocujący
Naprawiono metalowe wypustki przyspawane lub obrobione maszynowo do głowicy cylindra i pokrywy. Jest wytrzymały, ale źle znosi niewspółosiowość, dlatego najlepiej nadaje się do maszyn stacjonarnych, które pozostają nieruchome podczas pracy.
HCIC kładzie nacisk na czyste części podczas budowy cylindrów — brud i brud są najgorszymi wrogami płynnej pracy. Oto prosty proces montażu:
1. Sprawdź każdą część pod kątem zarysowań lub zabrudzeń, a następnie włóż uszczelki, łożyska i pierścienie osadcze w odpowiednie miejsca.
2. Przykręcić tłok i zaślepkę do tłoczyska, następnie posmarować uszczelki olejem, aby ułatwić ich wzajemne przesuwanie.
3. Wsmaruj olejem cylinder cylindra, a następnie wsuń tłoczysko (najpierw koniec tłoka – nie mieszaj).
4. Dodaj smarowniczki i łożyska i gotowe.
Cylindry jednostronnego działaniaich złożenie zajmuje mniej czasu niż dwustronnego działania, ale HCIC nie oszczędza na jakości — każdy cylinder przechodzi taką samą rygorystyczną kontrolę przed opuszczeniem warsztatu.Aby uzyskać więcej informacji, napisz do nas e-mail na adres „davidsong@mail.huachen.cc” lub wyszukaj w Google „HCIC hydraulic”
