Pompy zębate serii CB to pompy zębate zewnętrzne szeroko stosowane w podstawowych układach hydraulicznych.
Cenione są za prostą konstrukcję, niski koszt i stabilny przepływ, co czyni je idealnymi do zastosowań niskociśnieniowych.
Pompy zębate CB zazwyczaj charakteryzują się:
Łożyska ślizgowe (łożyska ślizgowe)
Konstrukcja o stałym przemieszczeniu
Większe luzy wewnętrzne
Brak kompensacji ciśnienia osiowego i promieniowego
Te cechy bezpośrednio wpływają na ich zdolność ciśnieniową.
W pompach CB zwykle stosuje się łożyska ślizgowe, które mają ograniczoną nośność.
Przy wysokim ciśnieniu siły promieniowe działające na wały przekładni znacznie wzrastają, przyspieszając zużycie łożysk i prowadząc do przedwczesnej awarii.
Pompy zębate CB nie są wyposażone w mechanizmy kompensacji osiowej ani promieniowej.
Wraz ze wzrostem ciśnienia luzy wewnętrzne nie mogą być automatycznie regulowane, co powoduje szybką utratę wydajności i zużycie.

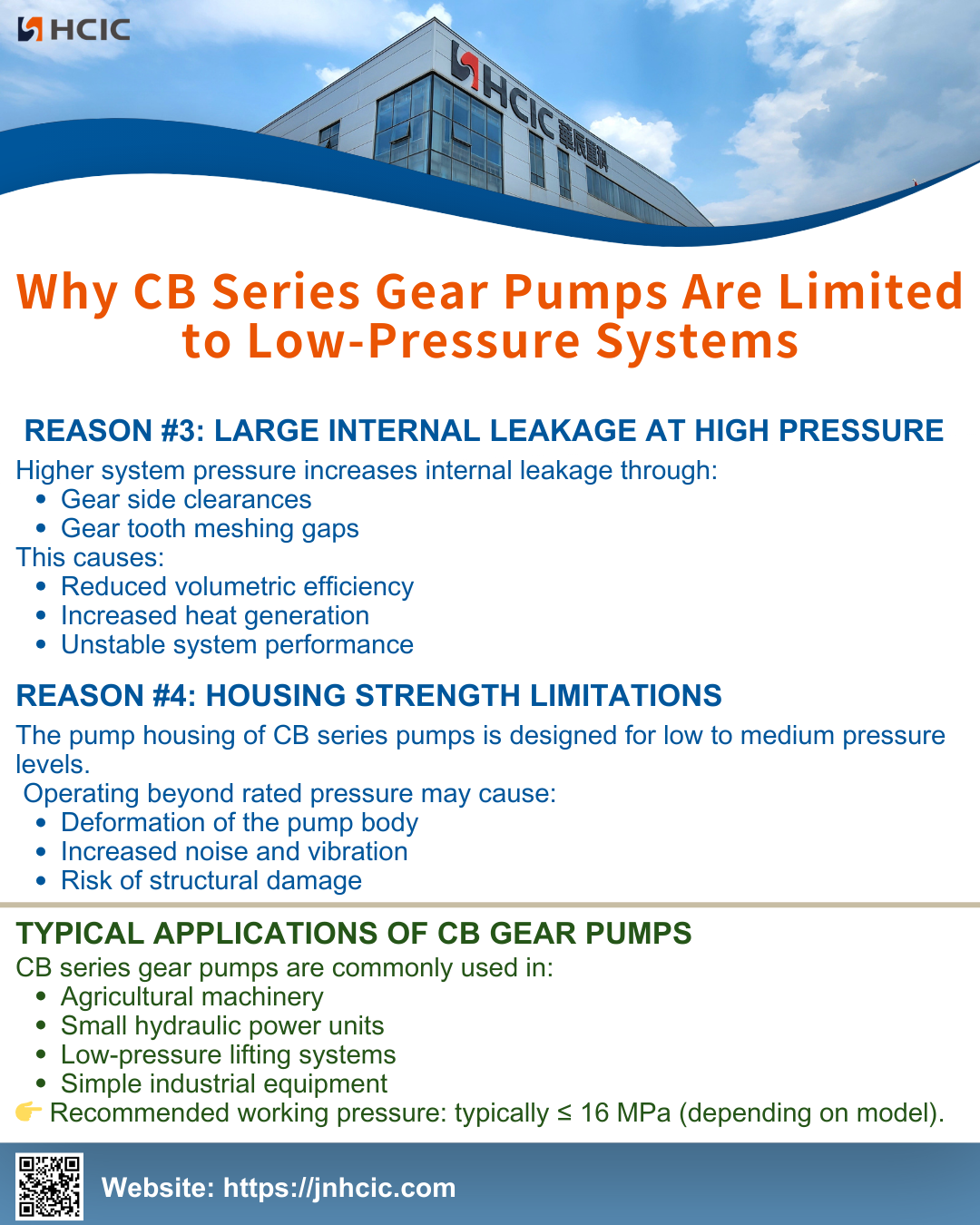

Wyższe ciśnienie w układzie zwiększa wyciek wewnętrzny poprzez:
Luzy po stronie przekładni
Szczeliny w zazębieniu zębów przekładni
To powoduje:
Zmniejszona wydajność objętościowa
Zwiększone wytwarzanie ciepła
Niestabilna wydajność systemu
Obudowa pompy serii CB została zaprojektowana na niskie i średnie poziomy ciśnienia.
Praca powyżej ciśnienia znamionowego może spowodować:
Odkształcenie korpusu pompy
Zwiększony hałas i wibracje
Ryzyko uszkodzenia konstrukcji
Pompy zębate serii CB są powszechnie stosowane w:
Maszyny rolnicze
Małe agregaty hydrauliczne
Niskociśnieniowe systemy podnoszenia
Prosty sprzęt przemysłowy
Zalecane ciśnienie robocze: typowo ≤ 16 MPa (w zależności od modelu).
