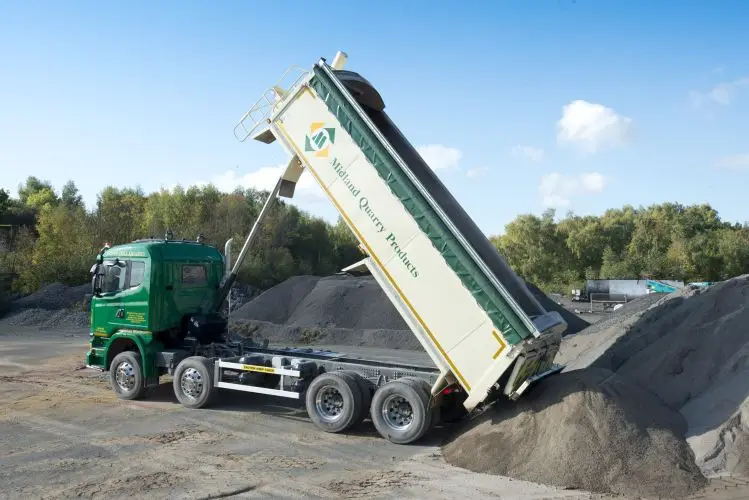

Stabilny przeładunek materiału jest kluczem do bezpieczeństwa i wydajności wywrotki. Siłowniki hydrauliczne wywrotek, siłownik podnoszenia rdzenia, bezpośrednio decydują o płynności i niezawodności transportu. Te wytrzymałe siłowniki eliminują niestabilność wynikającą z wahań obciążenia i nierównych dróg dzięki naukowej strukturze, precyzyjnemu sterowaniu hydraulicznemu i niezawodnemu zabezpieczeniu — stanowią podstawową gwarancję wydajnego i bezpiecznego transportu materiałów.
Jako główna część nośna jest wykonana ze stali stopowej o wysokiej wytrzymałości, poddanej integralnemu formowaniu i obróbce cieplnej, dzięki czemu jest odporna na odkształcenia i pękanie. Szlifowana ściana wewnętrzna zmniejsza tarcie. Wielowarstwowe uszczelki i śrubowane zaślepki końcowe o wysokiej wytrzymałości współpracują ze sobą, aby zapobiec wyciekom oleju, utrzymując stałe ciśnienie wyjściowe.
Jako główna część przetwarzająca energię, składa się z tłoka, pręta i złączy. Części te są połączone pasowaniem wciskowym, aby zagwarantować współosiowość. Dwukierunkowe kanały olejowe zapewniają płynne wysuwanie i cofanie. Precyzyjne pierścienie prowadzące i uszczelki zapobiegają przechylaniu, zakleszczaniu i zużyciu.
Wykonane z odpornych na wysokie ciśnienie materiałów kompozytowych, zespoły te uszczelniają złącza cylindrów, blokując wycieki oleju i kurz. Tuleje prowadzące i pierścienie kierują ruchem drążka, redukują bicie promieniowe i zapobiegają przechylaniu się skrzyni ładunkowej.
Oprócz projektu konstrukcyjnego, dedykowane mechanizmy zaprojektowano tak, aby rozwiązywały rzeczywiste problemy związane z niestabilnością, zapewniając niezawodną pracę cylindra.
Poza projektem konstrukcyjnym, dedykowane mechanizmy uwzględniają rzeczywiste czynniki niestabilności w celu zapewnienia niezawodnej pracy cylindra.
Zawory przepływowe i ciśnieniowe regulują prędkość tłoczyska i siłę wyjściową; zawory przepływowe regulują przepływ oleju w zależności od obciążenia, aby uniknąć uderzeń, zawory ciśnieniowe uwalniają nadciśnienie, aby zapobiec uszkodzeniom. Podwójne blokady hydrauliczne blokują obieg oleju po zatrzymaniu, stabilnie mocując skrzynię ładunkową.
Czujniki ciśnienia wysyłają w czasie rzeczywistym sygnały obciążenia do układu sterującego, który odpowiednio reguluje ciśnienie i przepływ oleju. Skoordynowane sterowanie wieloma cylindrami równoważy siłę w celu nierównomiernego rozprowadzania materiału, zapobiegając rozsypywaniu się.
Akumulatory absorbują ciśnienie uderzeniowe i redukują wahania; Zderzaki na końcu drążka pozwalają uniknąć sztywnych kolizji poprzez dławienie hydrauliczne. Elastyczne mocowanie pochłania wibracje podwozia, zwiększając stabilność w trudnych warunkach.
| Tonaż wywrotki | Kluczowe parametry cylindra hydraulicznego | Zalecana konfiguracja | Scenariusz zastosowania | ||||||||||||||
| 5-10 ton | Średnica otworu 100-125 mm, Ciśnienie robocze 16 MPa, Wielostopniowa konstrukcja teleskopowa jednostronnego działania, Skok 1200-1500 mm | Jednostopniowy siłownik podnoszący × 1 (montaż typu EQ) | Lekkie materiały budowlane, utylizacja odpadów bytowych | ||||||||||||||
| 10-20 ton | Średnica otworu 140-160 mm, Ciśnienie robocze 16-21 MPa, Konstrukcja jednostronnego działania / konstrukcja dwustronnego działania ze stopniem końcowym, Skok 1500-1800 mm | Jednostopniowy siłownik podnoszący × 1 (montaż typu EQ/QQ) | Transport materiałów średnio-załadunkowych (piasek, węgiel itp.) | ||||||||||||||
| 20-30 ton | Średnica otworu 180-200 mm, Ciśnienie robocze 21 MPa, Konstrukcja dwustronnego działania w fazie końcowej, Skok 1800-2200 mm | Siłownik wielostopniowy montowany z przodu × 1 (seria TMG) | Ciężki transport inżynieryjny (rudy, mułu itp.) | ||||||||||||||
| Powyżej 30 ton | Średnica otworu 220-250 mm, Ciśnienie robocze 21-31,5 MPa, Układ symetryczny dwustronnego działania, Skok 2200-2800 mm | Podwójne cylindry podnoszące × 2 (seria TSG) | Transport bardzo ciężki (duży sprzęt, ruda metalu itp.) | ||||||||||||||
Wybór cylindrów jest dostosowany do tonażu ciężarówki w oparciu o trzy podstawowe punkty:
Właściwa obsługa i codzienna konserwacja zapewniają długoterminową stabilną pracę cylindra.
Ładuj materiały równomiernie, aby uniknąć częściowego obciążenia; zakazać przeciążeń. Płynnie obsługuj elementy sterujące podnoszeniem/opuszczaniem, zwalniaj na nierównych drogach i rozładowuj tylko na równym podłożu.
Codziennie sprawdzaj korpus cylindra pod kątem odkształceń, połączeń pod kątem wycieków oleju i tłoczyska pod kątem uszkodzeń. Regularnie sprawdzaj poziom i jakość oleju hydraulicznego; dokręcić luźne śruby i nasmarować drążek i części prowadzące. Oczyść powierzchnię cylindra i uszczelki, aby zapobiec przedostawaniu się kurzu.
Powolne/nierówne podnoszenie: Sprawdź, czy nie są zablokowane zawory lub rurociągi olejowe. Wyciek oleju: Wymieniaj na czas zużyte uszczelki; naprawić części spawalnicze pod kątem wycieków z korpusu cylindra. Niewystarczająca siła podnoszenia: Sprawdź ciśnienie w układzie i jakość oleju, usuń blokady rurociągów.
