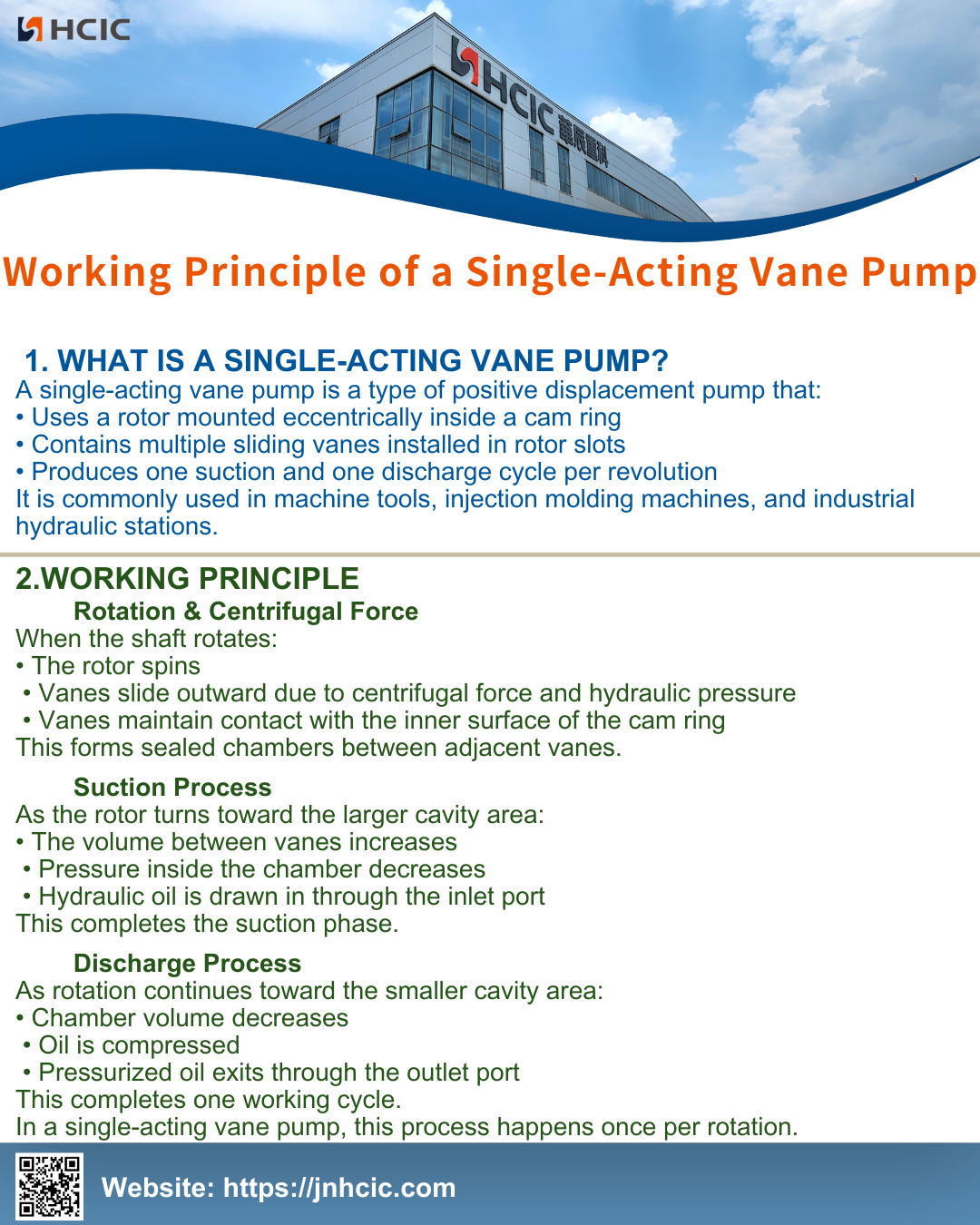

Pompy łopatkowe jednostronnego działania są szeroko stosowane w średniociśnieniowych układach hydraulicznych ze względu na ich płynny przepływ i stabilną pracę.
Zrozumienie ich zasady działania pomaga zoptymalizować projektowanie i konserwację systemu.
Pompa łopatkowa jednostronnego działania to rodzaj pompy wyporowej, która:
• Wykorzystuje wirnik zamontowany mimośrodowo wewnątrz pierścienia krzywkowego
• Zawiera wiele przesuwnych łopatek zainstalowanych w szczelinach wirnika
• Wykonuje jeden cykl ssania i jeden cykl tłoczenia na obrót
Jest powszechnie stosowany w obrabiarkach, wtryskarkach i przemysłowych stacjach hydraulicznych.
Gdy wał się obraca:
• Wirnik obraca się
• Łopatki wysuwają się na zewnątrz pod wpływem siły odśrodkowej i ciśnienia hydraulicznego
• Łopatki utrzymują kontakt z wewnętrzną powierzchnią pierścienia krzywkowego
Tworzy to szczelne komory pomiędzy sąsiednimi łopatkami.
Gdy rotor obraca się w kierunku większego obszaru wnęki:
• Zwiększa się objętość pomiędzy łopatkami
• Zmniejsza się ciśnienie wewnątrz komory
• Olej hydrauliczny jest zasysany przez otwór wlotowy
Na tym kończy się faza ssania.
W miarę kontynuacji obrotu w kierunku mniejszego obszaru wnęki:
• Zmniejsza się objętość komory
• Olej jest sprężony
• Olej pod ciśnieniem wypływa przez otwór wylotowy
To kończy jeden cykl roboczy.
W pompie łopatkowej jednostronnego działania proces ten zachodzi raz na obrót.
