W przemysłowych układach hydraulicznych najczęściej stosowanymi siłownikami są spawane cylindry hydrauliczne i cylindry hydrauliczne z drążkami kierowniczymi. Wielu producentów, nabywców i inżynierów sprzętu często staje przed dylematem przy wyborze między nimi. W rzeczywistości nie ma absolutnie „lepszej” opcji; wszystko sprowadza się do tego, czy pasuje do konkretnego scenariusza zastosowania. W tym artykule przedstawiono obiektywne porównanie oparte na rzeczywistej strukturze, wydajności, zaletach i wadach oraz scenariuszach zastosowań, które pomoże Ci szybko dokonać właściwego wyboru.

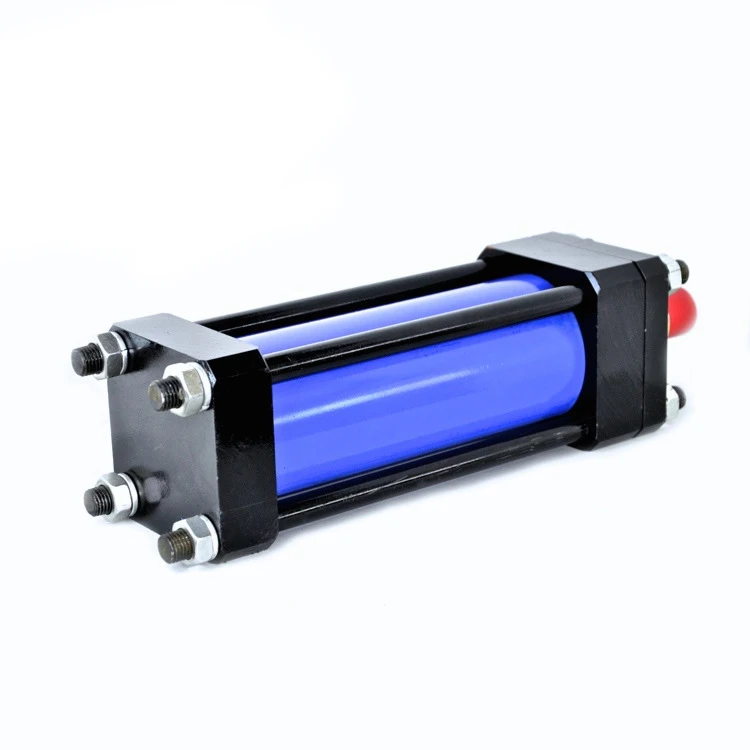

1.1Cylindry hydrauliczne drążkoweskupiają się wokół modułowej konstrukcji montażu. Beczka cylindra i pokrywy końcowe są zabezpieczone wieloma cięgnami o wysokiej wytrzymałości, a cała konstrukcja jest utrzymywana razem za pomocą połączeń śrubowych, bez spawania na dużą skalę. Produkty te są na ogół zgodne z międzynarodowymi standardami, zapewniając dużą wymienność. Typowy rozmiar otworu wynosi 30–200 mm, ciśnienie robocze wynosi 7–21 MPa, a długość skoku rzadko przekracza 3 metry.

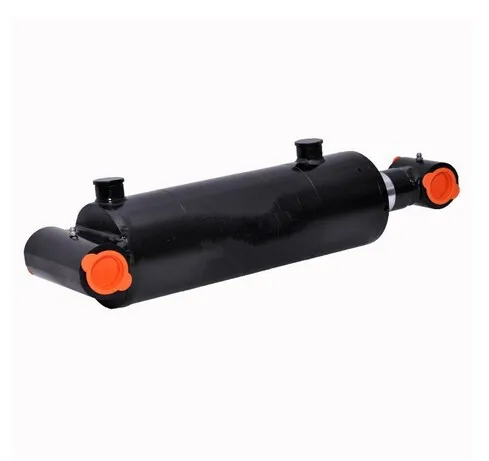

1.2 Spawane cylindry hydraulicznezamiast tego użyj integralnej konstrukcji spawanej. Ich cylinder i zaślepki końcowe są bezpośrednio zespawane, bez zewnętrznych ściągów ograniczających sztywność. Budujemy je z grubszych rur stalowych bez szwu, więc standardowe ciśnienie znamionowe osiąga 16–31,5 MPa, a niestandardowe jednostki o dużej wytrzymałości mogą osiągać 35 MPa. Maksymalny rozmiar otworu wynosi 500 mm, a skok może znacznie przekraczać 6 metrów — jest to idealne rozwiązanie do zastosowań wymagających dużych obciążeń i długich skoków.
2.2 Dzięki prostej konstrukcji części eksploatacyjne, takie jak uszczelki i tuleje prowadzące, można wymieniać szybko – bez konieczności stosowania profesjonalnego sprzętu spawalniczego ani wymyślnych narzędzi. Nawet zwykły mechanik może zakończyć konserwację, co skutecznie skraca przestoje sprzętu.
2.3 Jednak ich ograniczenia są również dość jasne: ograniczona wytrzymałość ciśnieniowa i jedynie średnia odporność na uderzenia. W środowiskach, w których występują długotrwałe wibracje i częste wstrząsy, drążki kierownicze są podatne na rozciąganie, a nakrętki na luzowanie, co może prowadzić do wycieków oleju lub spadku precyzji. Dlatego są bardziej odpowiednie do zastosowań przy umiarkowanym ciśnieniu, czystym środowisku i stabilnych obciążeniach.
3.1 Spawane cylindry hydrauliczne, z całkowicie spawaną konstrukcją bez ściągaczy, zapewniają bardziej zwartą konstrukcję i doskonałą sztywność. Wytrzymują większe obciążenia boczne i siły uderzenia oraz utrzymują stałą wydajność w trudnych warunkach, takich jak wysokie temperatury, duże zapylenie, wysoka wilgotność i duże obciążenia. W tej samej przestrzeni montażowej spawany cylinder może pomieścić większy otwór i dłuższy skok.
3.2 Główną wadą jest to, że naprawa na miejscu jest prawie niemożliwa, jeśli korpus cylindra lub spoiny są uszkodzone. Wymagane są przeróbki fabryczne, co prowadzi do dłuższych przestojów i wyższych kosztów konserwacji. Dodatkowo, ze względu na wysoki stopień dostosowania, są mniej elastyczne w produkcji masowej w porównaniu do cylindrów z drążkiem kierowniczym.
Urządzenia automatyki, obrabiarki, wtryskarki i maszyny pakujące
Małe i średnie układy hydrauliczne oraz wyposażenie standardowe
Scenariusze wymagające dużej wygody konserwacji i krótkich terminów dostaw
Maszyny budowlane, maszyny górnicze i urządzenia hutnicze
Wytrzymały sprzęt morski, offshore, fotowoltaiczny i wiatrowy
Projekty wysokociśnieniowe, o długim skoku, w trudnych warunkach i niestandardowe projekty niestandardowe
Podsumowując logikę selekcji na podstawie doświadczeń w świecie rzeczywistym:
Jeśli ciśnienie robocze jest niższe niż 21 MPa, zastosowania są standardowe, a głównym celem jest łatwa konserwacja → wybierz siłownik hydrauliczny z drążkiem kierowniczym.
Jeśli ciśnienie robocze przekracza 21 MPa, uderzenia są mocne, przestrzeń jest mała lub otoczenie jest trudne → wybierz spawany cylinder hydrauliczny.
Obydwa to produkty solidne i sprawdzone. Tylko wtedy, gdy połączysz cylinder z rzeczywistymi wymaganiami pracy, ustawieniami użytkowania i długoterminową opieką, możesz uzyskać najlepszą wartość i ograniczyć awarie do minimum.
