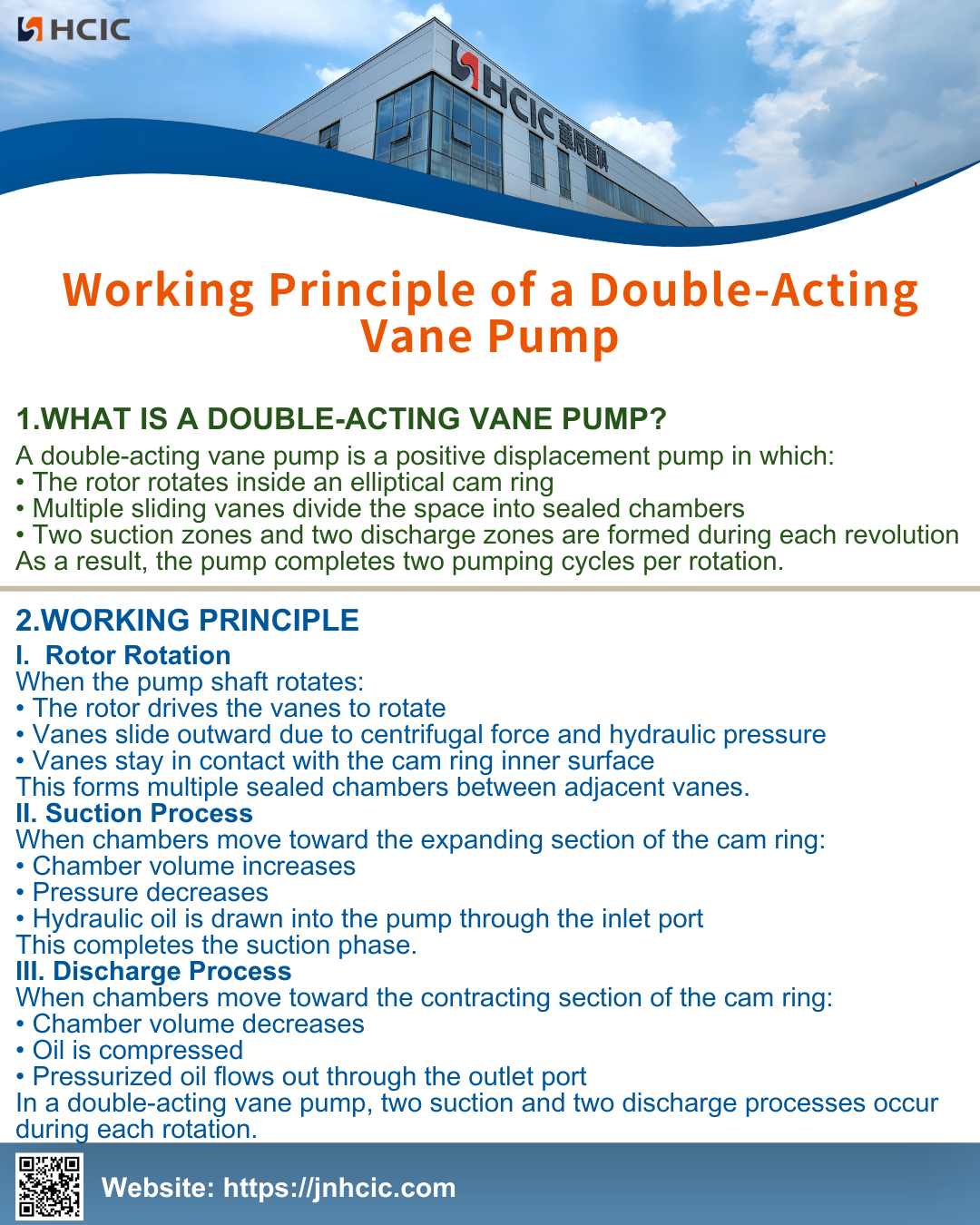

Pompa łopatkowa dwustronnego działania to pompa wyporowa, w której:
• Wirnik obraca się wewnątrz eliptycznego pierścienia krzywkowego
• Wiele przesuwnych łopatek dzieli przestrzeń na szczelne komory
• Podczas każdego obrotu powstają dwie strefy ssania i dwie strefy tłoczenia
W rezultacie pompa wykonuje dwa cykle pompowania na obrót.
Gdy wał pompy obraca się:
• Wirnik napędza łopatki w celu obracania się
• Łopatki wysuwają się na zewnątrz pod wpływem siły odśrodkowej i ciśnienia hydraulicznego
• Łopatki pozostają w kontakcie z wewnętrzną powierzchnią pierścienia krzywkowego
Tworzy to wiele szczelnych komór pomiędzy sąsiadującymi łopatkami.
Kiedy komory przesuwają się w kierunku rozszerzającej się części pierścienia krzywkowego:
• Zwiększa się objętość komory
• Spada ciśnienie
• Olej hydrauliczny jest zasysany do pompy przez króciec wlotowy
Na tym kończy się faza ssania.
Kiedy komory przesuwają się w stronę zwężającej się części pierścienia krzywkowego:
• Zmniejsza się objętość komory
• Olej jest sprężony
• Olej pod ciśnieniem wypływa przez otwór wylotowy
W pompie łopatkowej dwustronnego działania podczas każdego obrotu zachodzą dwa procesy ssania i dwa procesy tłoczenia.
