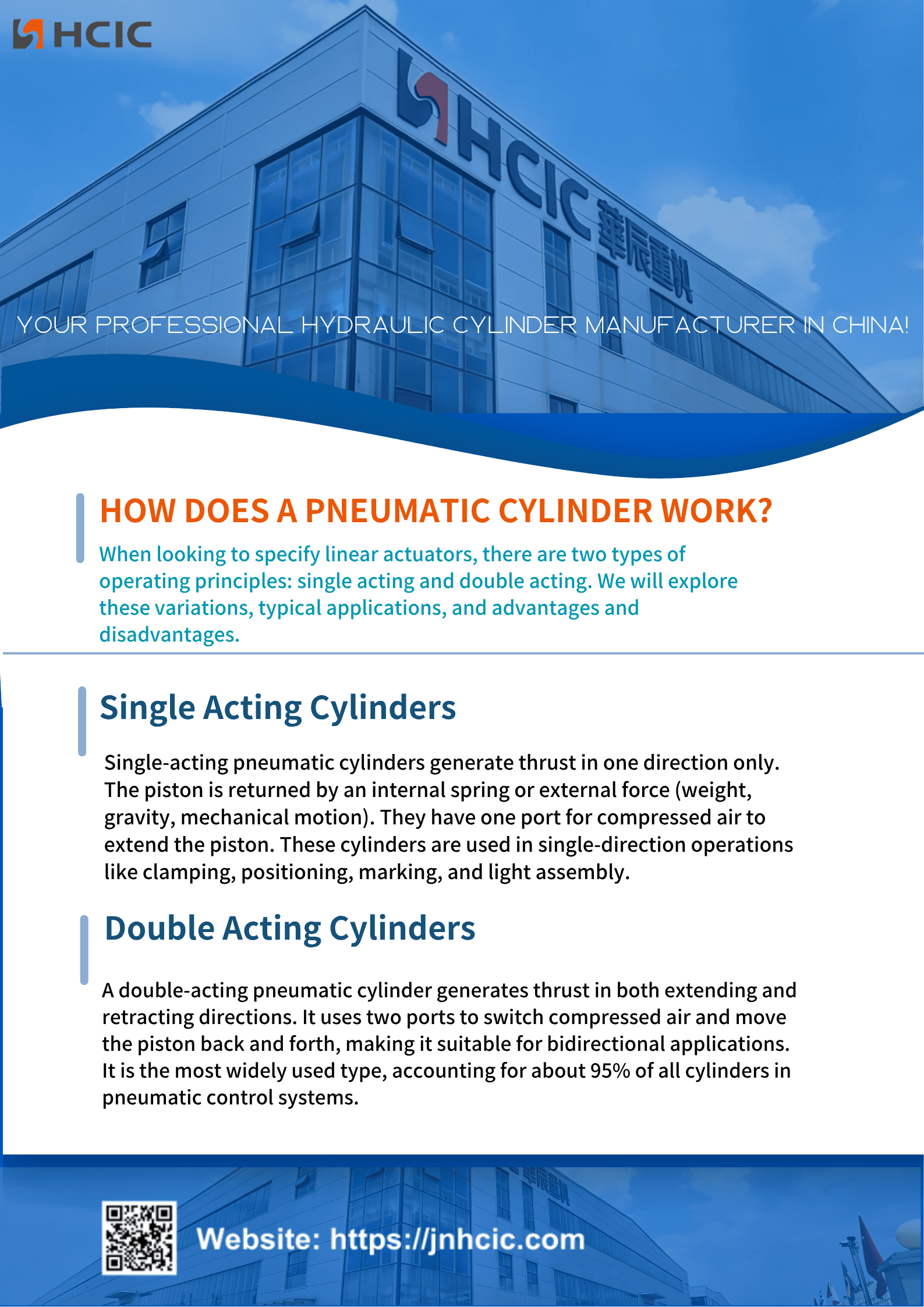

Cylinder pneumatyczny jednostronnego działania wytwarza siłę ciągu lub roboczą tylko w jednym kierunku. Wykorzystuje wbudowaną sprężynę lub siły zewnętrzne, takie jak grawitacja, obciążniki lub ruch mechaniczny, aby cofnąć tłok z powrotem do punktu początkowego.
Cylindry te mają tylko jeden otwór wlotowy powietrza, który dostarcza sprężone powietrze do komory, aby popchnąć tłok do docelowego położenia.
Cylindry pneumatyczne jednostronnego działania są przeznaczone do zadań pracy jednokierunkowej, a typowe zastosowania obejmują zaciskanie, pozycjonowanie części, znakowanie, ruchy o krótkim skoku i lekkie prace montażowe.

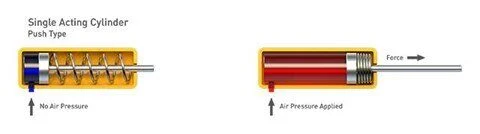

(1). Przyłożenie ciśnienia powietrza wytwarza ciąg, „popychając” tłok:

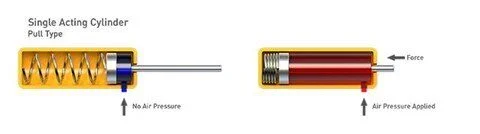

(2). Przyłożenie ciśnienia powietrza wytwarza ciąg, „ciągnąc” tłok:
Prosta, przejrzysta konstrukcja
Kompaktowa, zajmująca mało miejsca konstrukcja
Niższe koszty zaworów regulacyjnych i rurociągów pneumatycznych
Zużywa o połowę mniej sprężonego powietrza w porównaniu z cylindrem dwustronnego działania tej samej wielkości
Strona powrotna sprężyny jest otwarta na powietrze z otoczenia, co pozwala na przedostawanie się kurzu i zanieczyszczeń do wnętrza, co powoduje awarie i skraca żywotność cylindra
Wydajność sprężyny słabnie z biegiem czasu, co prowadzi do niestabilnych pozycji końcowych skoku
Średnica otworu i długość skoku są ograniczone wewnętrznym rozmiarem i wytrzymałością sprężyny
Niewielki spadek siły pchającej, ponieważ sprężyna stawia opór ruchowi tłoka do przodu

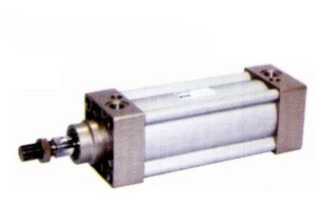

Cylinder pneumatyczny dwustronnego działania wytwarza siłę w obu kierunkach, wypychając tłok na zewnątrz i ciągnąc go z powrotem do wewnątrz.

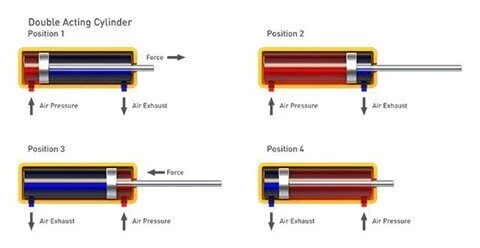

Konstrukcja ta jest wyposażona w port powietrza na każdym końcu i kieruje powietrze pod wysokim ciśnieniem pomiędzy dwoma portami, aby napędzać tłok tam i z powrotem. Jest niezastąpiony przy zadaniach wymagających ruchu dwukierunkowego, takich jak otwieranie i zamykanie bram i przepustnic przemysłowych.
Siłowniki dwustronnego działania to najczęściej stosowane siłowniki liniowe, stanowiące około 95% siłowników stosowanych w pneumatycznych układach sterowania.
Stanowią optymalny wybór do ciężkich operacji, długich skoków i dużych wymagań dotyczących siły, których nie są w stanie sprostać cylindry jednostronnego działania. Małe modele dwustronnego działania sprawdzają się również w przypadku zadań wymagających precyzyjnych, stałych pozycji końcowych zarówno w przypadku skoku wysuwania, jak i cofania.
Oto jak działają:

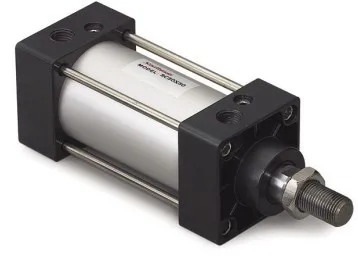

- Prawie wszystkie cylindry pneumatyczne zgodne ze standardami ISO wykorzystują konstrukcję dwustronnego działania
- Szerszy zakres rozmiarów otworów i długości skoku niż w modelach jednostronnego działania
- Mnóstwo niestandardowych modyfikacji podstawowej ramy o podwójnym działaniu
- Brak wbudowanej blokady utrzymującej tłok w pozycji środkowej
- Powietrze jest ściśliwe, dlatego do podawania potrzebny jest hydrauliczny siłownik zapewniający płynny i równy ruch
- Jednostki o długim skoku wymagają dodatkowego wspornika tłoczyska, aby zapobiec zginaniu się i zapewnić płynną pracę
