Popularny przewodnik po wyborze cylindrów hydraulicznych o dużym zapotrzebowaniu

I. Przedmowa: WspólnaCylinder hydraulicznyBłędy przy wyborze popełniane przez nabywców zagranicznych

1.1 Rzeczywiste problemy spowodowane złym wyborem cylindra

Kupujący w Ameryce Północnej, Europie i Australii często wybierają cylindry wyłącznie na podstawie długości i grubości lufy, ignorując dopasowanie warunków pracy.

Wiele osób instaluje cylindry drążków kierowniczych w ciągnikach i przyczepach wywrotek. Ciągła wyboista praca powoduje szybkie poluzowanie drążków kierowniczych i wygięcie tłoczysk. Tanie, cienkie, spawane cylindry z łbem stożkowym pękają pod dużym obciążeniem, powodując wstrzymanie produkcji i dodatkowe koszty konserwacji.

Modele czterocylindrowe pokrywają ponad 90% globalnych zamówień na wymianę i zamówienia OEM. W tym przewodniku przedstawiono modele, które sprzedają się na gorąco, wraz z praktycznymi wskazówkami dotyczącymi wyboru dla pracowników działu zakupów i hurtowników części.

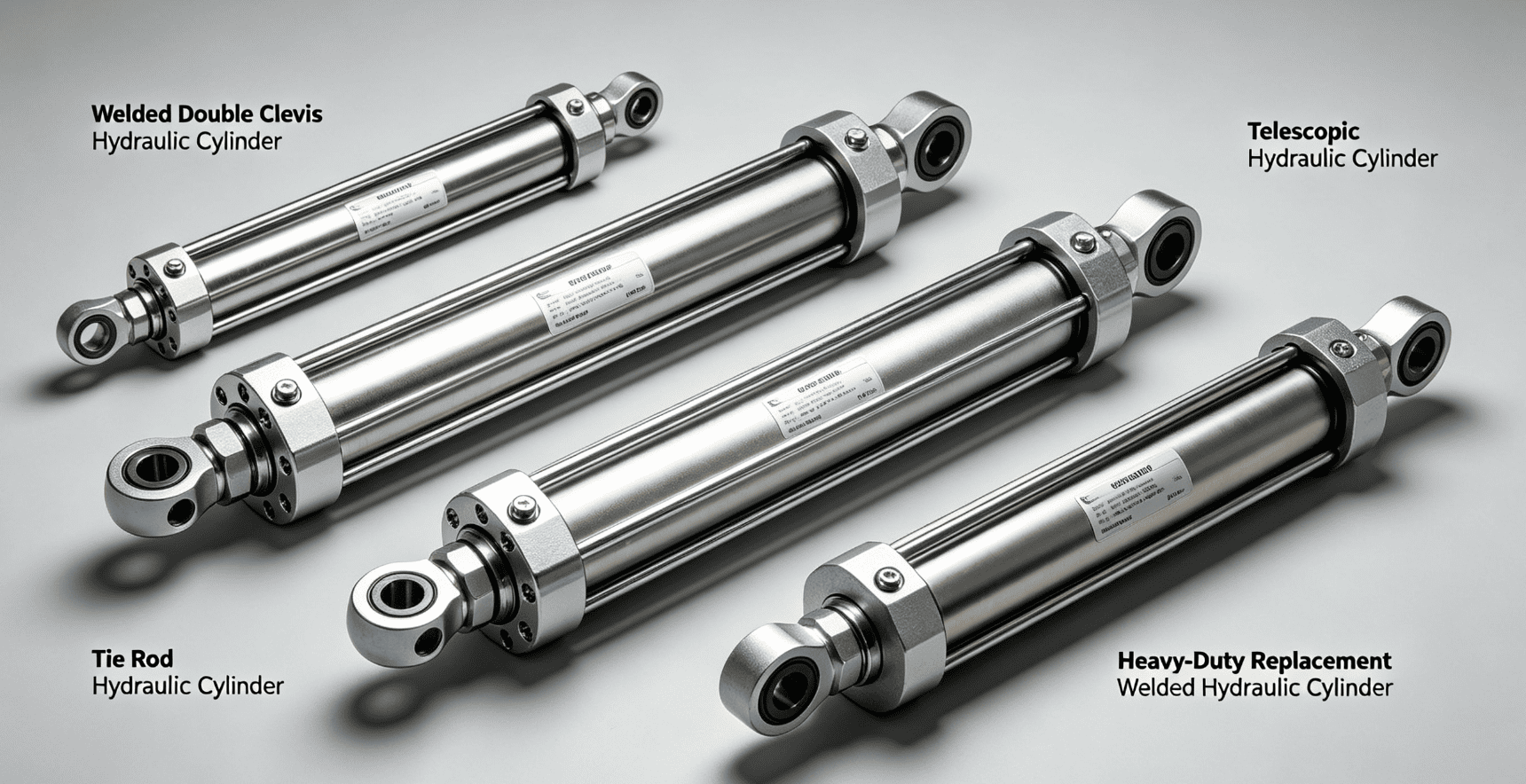

1.2 Cztery najlepiej sprzedające się cylindry hydrauliczne na rynku zagranicznym

Spawany siłownik hydrauliczny z podwójnym łącznikiem — Maszyny rolnicze, łuparka do drewna, przyczepa rolnicza

Siłownik hydrauliczny drążka kierowniczego — Obrabiarki wewnętrzne i sprzęt do automatyzacji

Teleskopowy siłownik hydrauliczny — wyłącznie przyczepa wywrotka i wywrotka

Wytrzymały, zamienny spawany siłownik hydrauliczny — części zamienne do minikoparek i ładowarek

II. Struktura, zalety, wady i obowiązujące scenariusze

2.1Spawany siłownik hydrauliczny z podwójnym łącznikiem(Najlepszy wybór dla sprzętu mobilnego)

2.1.1 Podstawowe cechy konstrukcyjne

W lufie i zaślepkach końcowych zastosowano zintegrowane spawanie łukiem krytym bez zewnętrznych ściągów. Na dwóch końcach zastosowano jednoczęściowe, kute podwójne łączniki do montażu sworzni.

Standardowe ciśnienie robocze 21 MPa, ulepszona wersja wysokociśnieniowa osiąga 35 MPa, z wyjątkową odpornością na wibracje i obciążenia boczne.

W tanich produktach stosuje się cienkie łączniki, które łatwo pękają. W kwalifikowanych produktach stosuje się spawanie z pełną penetracją 8–12 mm, stabilne w błotnistych warunkach pracy na zewnątrz.

2.1.2 Dopasowany sprzęt i klienci docelowi

Zamontuj ramię podnoszące ciągnika, łuparkę do drewna, przyczepę rolniczą, małą ładowarkę, lawetę.

Obsługujemy hurtownie części rolniczych, fabryki maszyn rolniczych i warsztaty naprawcze na świeżym powietrzu.

2.1.3 Plusy i minusy

Zalety: Kompaktowy, pyłoszczelny, łatwy w montażu, konfigurowalny otwór, skok i rozmiar otworu widełkowego

Wady: Kłopotliwy demontaż wewnętrzny, dłuższy czas realizacji w przypadku niestandardowych rozmiarów

2.2 Siłownik hydrauliczny drążka kierowniczego(Ogólny typ przemysłowy do wnętrz)

2.2.1 Podstawowe cechy konstrukcyjne

Cztery drążki kierownicze mocują dwie zaślepki, co ułatwia demontaż i wymianę uszczelek wewnętrznych. Jest zgodny z międzynarodowym standardem NFPA z ujednoliconym ciśnieniem 21 MPa.

Odsłonięte drążki kierownicze poluzowują się pod wpływem długotrwałych wibracji, a siła boczna powoduje wygięcie tłoczysk i nie pasuje do maszyn mobilnych pracujących na zewnątrz.

2.2.2 Dopasowany sprzęt i klienci docelowi

Montaż obrabiarek, linii automatyzacji pakowania, wewnętrznych pras hydraulicznych, stałych platform podnoszących.

Obsługujemy fabryki automatyki, dostawców konserwacji sprzętu i dealerów części hydraulicznych do zastosowań wewnętrznych.

2.2.3 Plusy i minusy

Plusy: Wystarczająca ilość towarów dostępnych na miejscu, łatwa konserwacja, niska cena, szybka dostawa standardowych rozmiarów

Wady: Słaba odporność na wibracje, nie można go stosować w ciągnikach i przyczepach wywrotkowych

2.3 Teleskopowy siłownik hydrauliczny(Specjalne dla przyczep wywrotkowych)

2.3.1 Podstawowe cechy konstrukcyjne

Wielostopniowa konstrukcja tulei zagnieżdżonej, krótka długość po złożeniu i duży skok podnoszenia po rozciągnięciu. Większość z nich jest jednostronnego działania i chowa się grawitacyjnie, z 2–4 opcjonalnymi stopniami.

Więcej stopni wydłużania powoduje słabszy nacisk końcowy, nieodpowiedni do podnoszenia bardzo ciężkich ładunków.

2.3.2 Dopasowany sprzęt i klienci docelowi

Pasuje do przyczep rolniczych, wywrotek, śmieciarek sanitarnych, drabin powietrznych.

Obsługa zakładów zajmujących się montażem naczep, hurtowni części do transportu towarowego i producentów sprzętu sanitarnego.

2.3.3 Plusy i minusy

Zalety: Mała objętość po wycofaniu, długi skok, prosty obieg oleju, niska awaryjność

Wady: Uszczelki wielowarstwowe wymagają czystego oleju hydraulicznego, nie mają aktywnej funkcji cofania hydraulicznego

2.4 Zamienny spawany siłownik hydrauliczny o dużej wytrzymałości (części zamienne do koparek i ładowarek)

2.4.1 Podstawowe cechy konstrukcyjne

Wykonane z grubej, szlifowanej bezszwowej rury i wzmocnionego tłoczyska odpornego na zginanie, dopasowane do kutego przegubu kulowego lub pojedynczego ucha, grube spoiny o pełnej penetracji wytrzymują ciśnienie maksymalnie 35 MPa.

Rozmiary w pełni odpowiadają minikoparkom CAT, Komatsu, Kubota i umożliwiają bezpośrednią wymianę bez modyfikacji.

2.4.2 Dopasowany sprzęt i klienci docelowi

Zamontuj siłownik wysięgnika/ramienia minikoparki, siłownik przechylania ładowarki, mały walec drogowy.

Obsługujemy eksporterów maszyn budowlanych, warsztaty terenowe i fabryki małego sprzętu inżynieryjnego.

2.4.3 Plusy i minusy

Zalety: Dokładny rozmiar zamiennika, odporność na uderzenia, trwałość na placach budowy, duża powtarzalność zamówień

Wady: Różne modele, maszyny niestandardowe wymagają dostosowania w oparciu o dane starych cylindrów

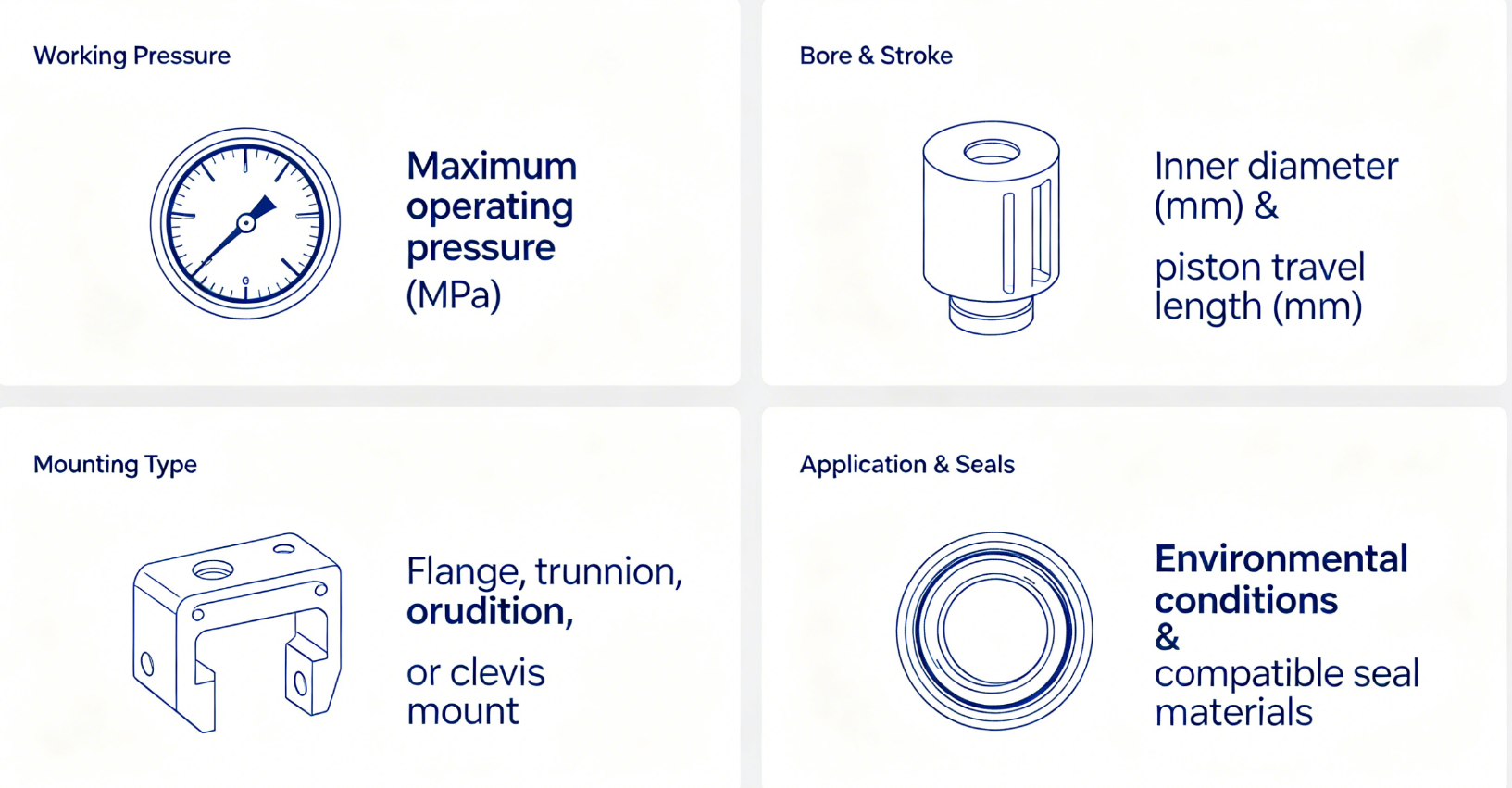

III. Uniwersalne parametry wyboru rdzenia

3.1 Dopasowanie ciśnienia roboczego

Standardowy model 21 MPa (3000 PSI) pasuje do większości sprzętu rolniczego i wewnętrznego, stanowiąc 90% zamówień przy wysokiej wydajności kosztowej.

Wersja wysokociśnieniowa zagęszczona 25–35 MPa do koparek i warunków pracy w kopalniach.

3.2 Zasady wyboru średnicy i skoku

Siła podnoszenia odnosi się wyłącznie do średnicy otworu i ciśnienia w układzie; dłuższy skok nie może poprawić nośności.

Zmierz pełną długość wycofania i wysunięcia podczas wymiany starych cylindrów, wizualna ocena z łatwością powoduje brak skoku i wyciek oleju.

Wybierz cylindry teleskopowe do długiego skoku i ograniczonej przestrzeni; wybierz spawane cylindry z podwójnym łącznikiem do urządzeń wahadłowych o wielu kątach.

3.3 Szybkie dopasowanie typu mocowania

Zewnętrzne maszyny podnoszące wielokątowe: Spawany siłownik hydrauliczny z podwójnym uchem

Stabilne wewnętrzne urządzenia niskociśnieniowe: Siłownik hydrauliczny drążka kierowniczego

Podnoszenie przyczepy wywrotkowej o długim skoku: Teleskopowy siłownik hydrauliczny

Ramię przegubowe koparki: Wytrzymały, zamienny spawany siłownik hydrauliczny

3.4 Uszczelnienie i kolokacja antykorozyjna według środowiska pracy

Normalny stan czystości w pomieszczeniu: uszczelki NBR + czarna farba antykorozyjna

Błotnista farma na świeżym powietrzu: Gruby chromowany tłoczysko + zewnętrzna osłona przeciwpyłowa

Środowisko przybrzeżnej mgły solnej: Ogólna ocynkowana warstwa antykorozyjna

Stan gorącego oleju w wysokiej temperaturze: uszczelki z gumy fluorowej FKM zapobiegające wyciekom wewnętrznym i zewnętrznym

IV. Tabela szybkiego wyboru według branży

4.1 Maszyny rolnicze

Pierwszy wybór: Spawany siłownik hydrauliczny z podwójnym łącznikiem dwustronnego działania

Unikaj: Cylindry z drążkami kierowniczymi łatwo pękają pod wpływem wibracji; cylindry teleskopowe o zbyt długim skoku nie pasują do małego sprzętu rolniczego

4.2 Sprzęt do składowania towarów i składowania sanitarnego

Pierwszy wybór: 2–4-stopniowy, teleskopowy siłownik hydrauliczny jednostronnego działania

Alternatywa: Cylinder spawany z podwójnym łącznikiem o długim skoku do lekkich małych przyczep

4.3 Małe maszyny budowlane

Pierwszy wybór: Wytrzymały, zamienny spawany siłownik hydrauliczny

Alternatywa: Zagęszczony wysokociśnieniowy siłownik z podwójnym łącznikiem widełkowym do dużych ładowarek rolniczych

4.4 Automatyka i obrabiarki

Pierwszy wybór: Standardowy siłownik hydrauliczny z drążkiem kierowniczym

Unikaj: Drogie butle spawane nie są potrzebne w przypadku stałego wyposażenia wnętrz

V. Typowe usterki i sugestie dotyczące ich unikania

5.1 Spawany cylinder z podwójnym łącznikiem

Cienkie łączniki pękają pod dużym obciążeniem, cienkie spoiny powodują wyciek oleju. Potwierdź kute zintegrowane łączniki i spoiny o pełnej penetracji o średnicy ponad 8 mm, gruby chromowany pręt zalecany do użytku na zewnątrz.

5.2 Siłownik hydrauliczny drążka kierowniczego

Wibracje rozluźniają drążki kierownicze i wyginają tłoczyska, dozwolone tylko w przypadku stabilnych urządzeń wewnętrznych.

5.3 Teleskopowy siłownik hydrauliczny

Kontroluj duże obciążenie w pierwszych dwóch etapach; pełne rozciągnięcie prowadzi do gwałtownego spadku ciągu. Regularnie wymieniaj olej hydrauliczny, aby chronić uszczelnienia wielowarstwowe.

5.4 Cylinder zastępczy koparki

Nie można normalnie zainstalować nieprawidłowego rozmiaru. Przed złożeniem zamówienia prześlij stare zdjęcia cylindrów i modele maszyn do potwierdzenia.

VI. Konsultacje dotyczące niestandardowych i zamiennych

Wyślij następujące informacje do naszych inżynierów, aby otrzymać pasujące plany w ciągu 24 godzin:

Przemysł maszynowy i kompletny model

Wyraźne zdjęcia starych końcówek mocowania cylindra

Zmierzony otwór, średnica pręta, długość w pełni wysunięta i wycofana

Ciśnienie robocze i środowisko (wysoka temperatura, morze, teren błotnisty)

Obsługujemy dostosowanie próbki 1 szt. dla wszystkich czterech typów butli, każdy produkt z pełnym raportem z testu ciśnieniowego i 12-miesięczną gwarancją.
