Przedmowa
90% wycieków hydraulicznych w maszynach budowlanych wynika z przedwczesnej awarii uszczelnienia olejowego. Niski koszt uszczelnienia prowadzi do ogromnych strat wynikających z przestojów i zużycia podzespołów. W artykule tym połączono normy ISO dotyczące uszczelnień, zasady montażu CE i rzeczywiste dane dotyczące konserwacji flot górniczych, sanitarnych i budowlanych, wymieniając 10 typowych przyczyn awarii wraz z prostymi, możliwymi do zastosowania rozwiązaniami dla mechaników i menedżerów flot.
I. Wady montażowe (42% awarii)
1.1 Ostre zadziory i słaba faza wału
- Ostre krawędzie wału przecinają wargi uszczelki podczas montażu i powodują powolny wyciek.
- Standard: faza 15°-30°, chropowatość wału Ra≤0,8µm.
- Poprawka: wypoleruj wszystkie krawędzie wału przed montażem.
1.2 Ponadstandardowa tolerancja montażu
- Nieodpowiedni rozmiar wału powoduje złamanie siły wstępnego dokręcania wargi.
- Dane: Żywotność spada o 70%, jeśli tolerancja przekracza 0,08 mm.
- Poprawka: przed montażem zmierz wały mikrometrami.

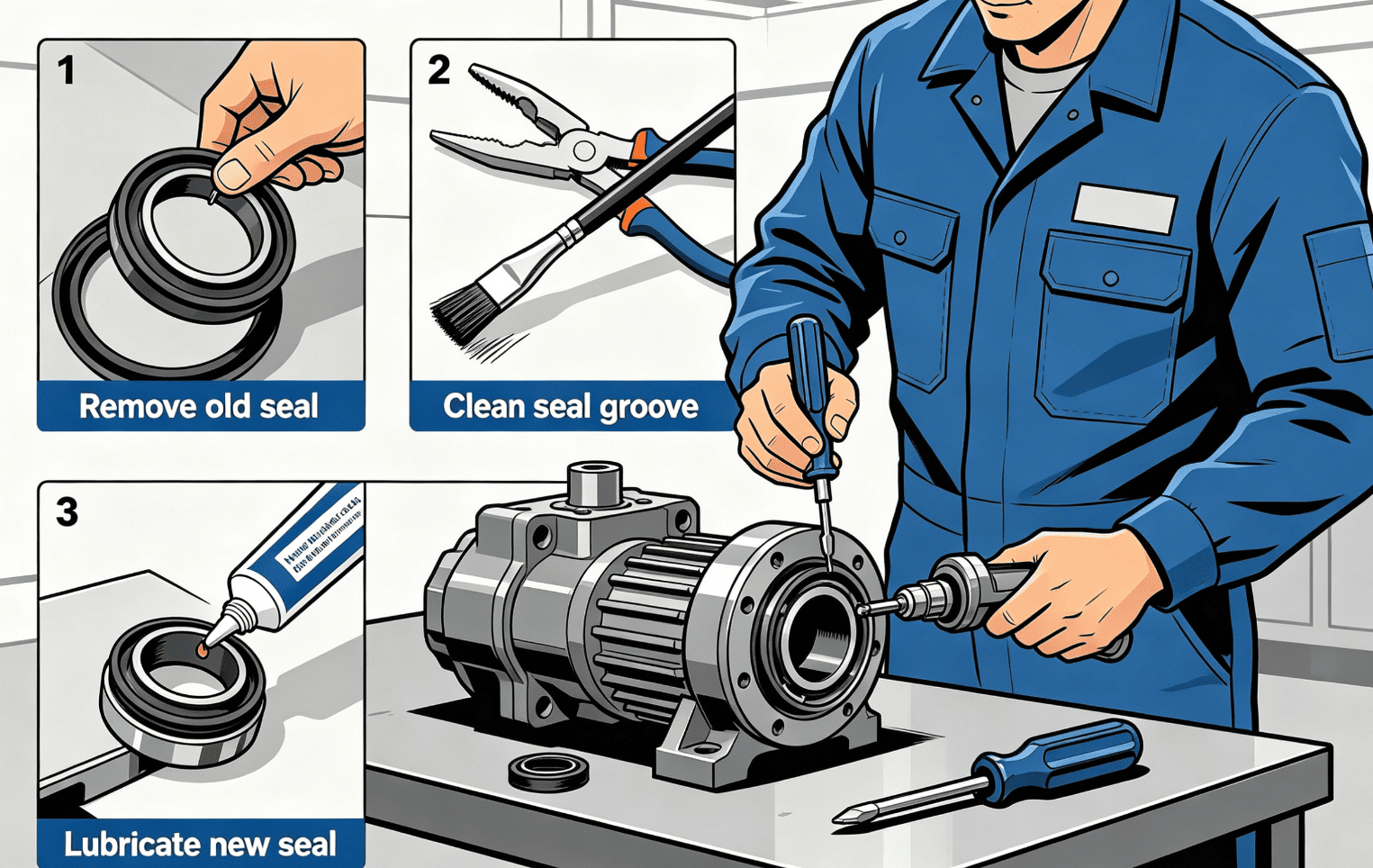

1.3 Zgrubna instalacja bez specjalnych narzędzi
- Uderzenie młotkiem deformuje metalowy szkielet uszczelnienia.
- Standard: Stosować plastikowe tuleje zaciskowe i nasmarować wargi uszczelniające.
II. Uszkodzenia powierzchni wału (21% awarii)
2.1 Zadrapania i okrągłe rowki na wałach 2.1.1 Piasek i kawałki metalu ścierają wały i niszczą uszczelnienie.
- Maszyny wysokiego ryzyka: koparki, ciężarówki górnicze.
- Poprawka: Pokryj drobne rowki; wymienić mocno porysowane tłoczyska.
2.2 Nadmierne bicie promieniowe wału
- Niezrównoważone tarcie powoduje lokalne przegrzanie i jednostronne wycieki.
- Standard: Bicie promieniowe wału ≤0,05 mm.
III. Nieprawidłowa temperatura oleju (16% awarii)
3.1 Długotrwała wysoka temperatura oleju hydraulicznego
- Uszczelki NBR szybko pękają w temperaturze powyżej 90 ℃. Zablokowane chłodnice podnoszą temperaturę powyżej 110 ℃.
- Poprawka: wyczyść grzejniki; stosować uszczelnienia FKM do maszyn górniczych pracujących w wysokich temperaturach.
3.2 Uszkodzenia spowodowane rozruchem na zimno w niskiej temperaturze
- Zwykła guma twardnieje w niskich temperaturach i nie uszczelnia przy uruchomieniu.
- Poprawka: rozgrzej sprzęt 3-5 minut; zastosować uszczelki NBR modyfikowane w niskich temperaturach.
IV. Niedopasowany i zdegradowany olej hydrauliczny
4.1 Materiał uszczelnienia niekompatybilny z płynem hydraulicznym
- NBR pęcznieje pod wpływem syntetycznego oleju hydraulicznego i traci szczelność.
- Zasada: NBR dla oleju mineralnego; FKM do oleju syntetycznego i ognioodpornego.
4.2 Brudny i utleniony olej hydrauliczny
- Kwaśny, zepsuty olej powoduje korozję gumy; zanieczyszczenia ścierają wargi uszczelniające.
- Zasada: Wymieniaj olej i filtry co 2000 godzin pracy.
V. Przeciążone ciśnienie robocze
5.1 Natychmiastowe uderzenie pod wysokim ciśnieniem
- Kruszenie lub podnoszenie skał powoduje wzrost ciśnienia, który niszczy wargi uszczelnienia.
- Poprawka: Zamontuj uszczelki wzmocnione pierścieniem oporowym w cylindrach wysokociśnieniowych.
5.2 Skumulowane wewnętrzne przeciwciśnienie
- Zatkane rury powrotne wypychają uszczelki na zewnątrz i powodują wyciek.
- Poprawka: regularnie czyść rurociągi powrotne oleju.
VI. Nieprawidłowy wybór uszczelki olejowej
6.1 Nieodpowiedni materiał gumowy do warunków pracy
- Normalne uszczelki NBR pękają w ciągu 300 godzin w gorącym sprzęcie górniczym.
- Przewodnik po wyborze: NBR dla normalnej temperatury; FKM do wysokich temperatur.
6.2 Niewłaściwa konstrukcja uszczelnienia irozmiar
- Uszczelnienia inne niż szkieletowe nadają się wyłącznie do zastosowań statycznych przy niskim ciśnieniu.
- Wskazówka dotycząca zakupów: Przy zamawianiu uszczelek należy podać ciśnienie, temperaturę i prędkość.
VII. Starzenie się gumy w wyniku przechowywania i długiego czasu bezczynności
7.1 Długoterminowe starzenie się zapasów
- Utlenianie światłem i powietrzem powoduje, że nieużywane uszczelki tracą elastyczność.
- Zasada: Czas przechowywania plomb ≤24 miesiące, należy przestrzegać zarządzania zapasami FIFO.
7.2 Trwałe wgniecenie powstałe na skutek długiego przestoju maszyny
- Uszczelnienia stacjonarne pozostają wciśnięte w jednym miejscu i po ponownym uruchomieniu przeciekają.
- Poprawka: co miesiąc wsuwaj i wysuwaj cylindry w przypadku nieużywanego sprzętu.
VIII. Uszkodzone części chroniące przed kurzem
8.1 Uszkodzone wycieraczki
- Błoto i żwir przepływają przez uszkodzone wycieraczki i szybko zużywają wargi uszczelek.
- Zasada: Podczas konserwacji należy wymienić razem wycieraczkę przeciwpyłową i uszczelkę olejową.
8.2 Pęknięte tuleje ochronne tłoczyska
Maszyny budowlane na zewnątrz łatwo zbierają kurz bez nienaruszonych osłon.
IX. Nadmierna prędkość jazdy i tarcie na sucho
9.1 Przekroczenie prędkości ruchu posuwisto-zwrotnego
- Ruch z dużą prędkością powoduje ciepło tarcia i oparzenia gumowych warg.
- Standard: Normalne ograniczenie prędkości uszczelnienia ≤0,5 m/s.
9.2 Utrata smarowania i tarcie suche
- Brak filmu olejowego prowadzi do bezpośredniego ścierania i natychmiastowego uszkodzenia uszczelnienia.
- Zakaz: Cofanie pustego cylindra bez wystarczającej ilości oleju hydraulicznego.
X. Uszkodzone wewnętrzne sprężyny naciągowe
10.1 Skorodowane lub luźne sprężyny uszczelniające
- Sprężyny zapewniają siłę trzymania; skorodowane sprężyny powodują ciągłe wycieki.
- Wyzwalacz korozji: Woda deszczowa i zemulgowany olej hydrauliczny.
10.2 Sprężyna utracona podczas wymiany
Typowy błąd ludzki powodujący natychmiastowy wyciek oleju po montażu.
Wniosek
Powtarzające się wycieki z uszczelnień olejowych rzadko wynikają wyłącznie z wadliwych uszczelek; większość usterek wynika ze złego montażu, złego doboru i nieregularnej konserwacji. Ten przewodnik jest zgodny z międzynarodowymi standardami uszczelnień i można go wykorzystać do szkoleń w warsztatach. Jeśli nie możesz potwierdzić pasujących modeli uszczelnień olejowych lub rozwiązać problemów z ciągłymi wyciekami, prześlij nam typ swojej maszyny, ciśnienie robocze i typ oleju hydraulicznego, abyśmy mogli uzyskać bezpłatne, dostosowane do indywidualnych potrzeb rozwiązania w zakresie uszczelnień.
