Przejście na płyny ognioodporne eliminuje katastrofalne w skutkach pożary w warsztatach i kopalniach, ale wywołało nieoczekiwaną falę przedwczesnych awarii siłowników hydraulicznych na polu. Osoby nadzorujące konserwację floty i konstruktorzy maszyn OEM zgłaszają, że standardowe cylindry – działające bezbłędnie na oleju mineralnym – ulegają całkowitemu wydmuchowi uszczelnienia tłoczyska, działaniu lepkiego cylindra i wewnętrznemu obejściu tłoka w ciągu zaledwie 250 do 500 godzin pracy po wymianie płynu.
| Klasyfikacja płynów | Baza chemiczna i skład | Temperatura pracy i bezpieczeństwo |
|---|---|---|
| ISO HFA/HFB | Emulsje o wysokiej zawartości wody (5% do 40% oleju w wodzie) | Maks. 55°C; ekstremalna odporność ogniowa, ale słaba smarowność przy wysokim psi |
| ISO HFC (najczęściej) | Roztwór woda-glikol (35% do 45% wody w polimerze) | Maks. 60°C; niepalny; podatny na atak hydrolityczny na uretany |
| ISO HFDU (wysoka wydajność) | Syntetyczne estry polioli (bezwodne / bezwodne) | Do 120°C; biodegradowalny o doskonałej smarowności; atakuje NBR |
| ISO HFD-R (lotnictwo ekstremalne) | Estry fosforanowe (syntetyczna zasada fosforowa) | Maks. 150°C; poważny atak chemiczny na wszystkie standardowe uszczelnienia przemysłowe |
Kiedy jest to standardowy telefon komórkowy lub przemysłowycylinder hydraulicznynie sprawdza się w przypadku płynów ognioodpornych, autopsje po rozbiórce ujawniają dwie odrębne ścieżki degradacji chemicznej:

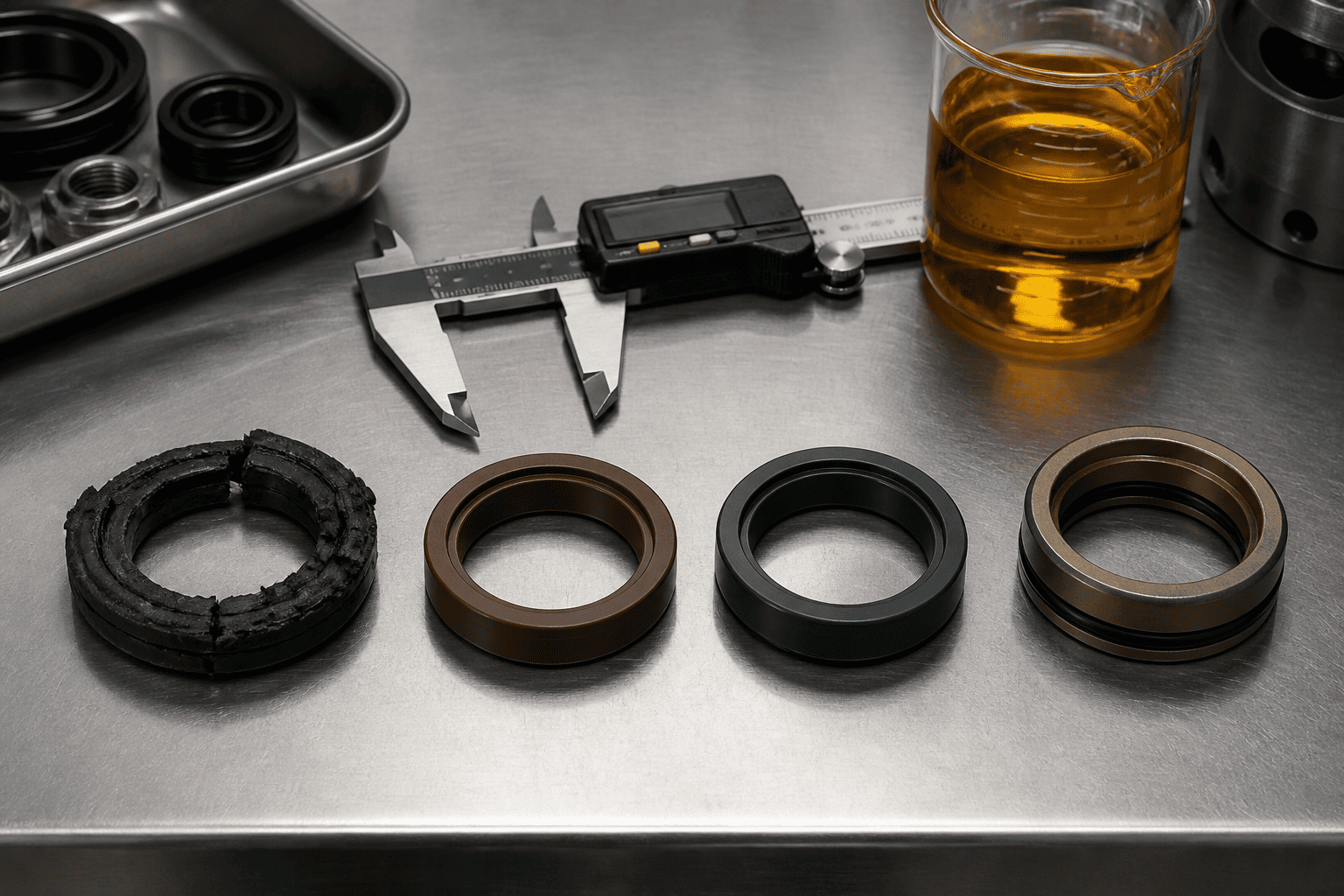

Standardowe cylindry mobilne opierają się w dużej mierze na uszczelkach prętów z pierścieniem U z termoplastycznego poliuretanu (TPU) ze względu na ich doskonałą odporność na ścieranie w obecności żwiru drogowego. Jednakże pod wpływem płynów wodno-glikolowych o temperaturze powyżej 50°C cząsteczki wody rozrywają molekularne łańcuchy estrowo-eterowe w polimerze poliuretanowym. W ciągu kilku tygodni twardy materiał uszczelniający traci swoją elastyczność przy rozciąganiu, zamieniając się w miękką, kruchą pastę, która pod ciśnieniem wypłukuje się przez dławik.
Kiedy operatorzy przechodzą na syntetyczne estry polioli (HFDU) bez ponownego pakowania cylindrów, standardowe nitrylowe (NBR) tłoki i statyczne uszczelki rurowe poddawane są agresywnej ekstrakcji plastyfikatorem. Płyn usuwa środki zmiękczające z gumy, powodując pęcznienie uszczelki o ponad 18% objętości. Spęczniała uszczelka zakleszcza się ciasno w rowku dławika, powodując ekstremalne tarcie, drgania pręta i ostatecznie postrzępione rozdarcia wzdłuż wargi uszczelniającej.

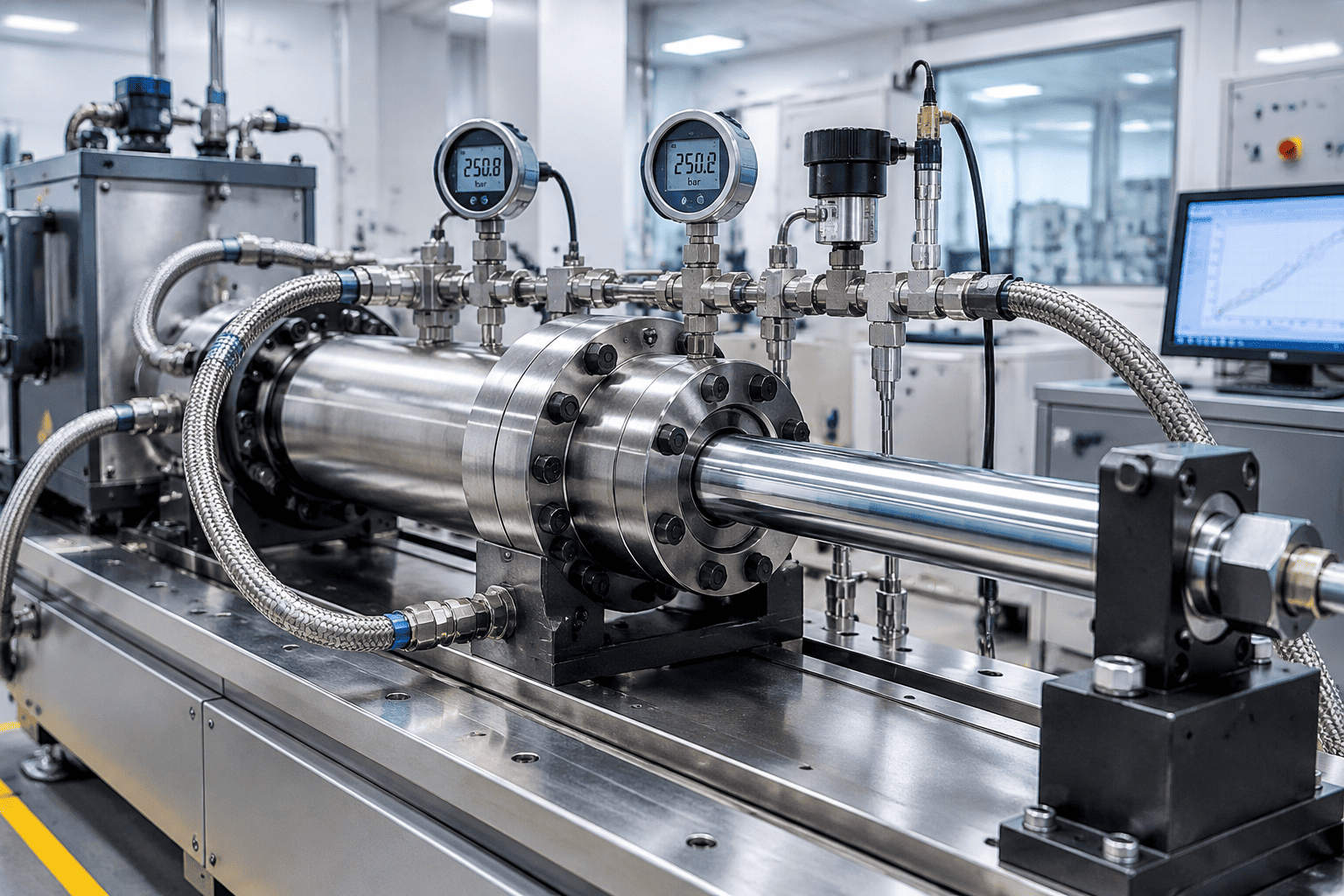

Aby osiągnąć ponad 10 000 godzin trwałości eksploatacyjnej w przypadku płynów ognioodpornych zgodnych z normą ISO 12922, inżynieria HCIC określa trzy zaawansowane konfiguracje uszczelnień z elastomerów i tworzyw termoplastycznych:
| Klasa materiału uszczelnienia | ISO VG 46 Mineralny | ISO HFC (woda-glina) | ISO HFDU (ester poliolu) |
|---|---|---|---|
| Standardowy TPU (miseczka U) | Doskonała (10 000 godz.) | SZYBKA AWARIA (300h) | Słaby / Obrzęk (800h) |
| Standardowy nitryl NBR | Znakomity (8000 godz.) | Umiarkowany (2000 godz.) | SZYBKIE UTWARDZANIE (500h) |
| Specjalny HNBR | Doskonała (12 000 godz.) | Dobry (6000 godz.) | Doskonała (10 000 godz.) |
| Fluoroelastomer (FKM) | Doskonała (10 000 godz.) | Marginalna / Temp | NAJLEPSZA (12 000 godz.+) |
| PTFE wypełniony brązem | Doskonała (15 000 godz.) | NAJLEPSZA (15 000 godz.) | NAJLEPSZA (15 000 godz.) |
W przypadku obwodów estrów syntetycznych nagrzewających się (do 110°C), oryginalne elastomery fluorowęglowe FKM zapewniają całkowitą obojętność chemiczną. W przeciwieństwie do standardowego dostępnego na rynku Vitonu-A, HCIC wykorzystuje utwardzane nadtlenkiem preparaty Viton-B lub Viton-GF, które są odporne na produkty uboczne degradacji kwasowej w miarę starzenia się estrów.
HNBR wypełnia lukę w systemach woda-glikol. Uwodorniając szkielet polimeru, HNBR eliminuje podatność na wiązania podwójne, zapobiegając degradacji wody, zachowując jednocześnie wytrzymałość mechaniczną wymaganą w przypadku cylindrów do odpadów mobilnych i tuneli o dużej wydajności.
Ponieważ woda i glikole zapewniają mniejszą graniczną grubość filmu smarnego niż oleje mineralne, elastomerowe wargi uszczelniające wykazują większe tarcie na sucho o chromowane pręty. Wymiana standardowych misek U na uszczelnienia stopniowe z PTFE wypełnione brązem lub węglem wzmocnione aktywatorami typu O-ring firmy FKM zmniejsza tarcie odspajania o 65%, eliminując poślizg cylindra.
Przed konwersją istniejącego parku maszynowego lub określeniem nowegocylindry hydraulicznew przypadku ognioodpornych środowisk płynnych należy sprawdzić następujące cztery techniczne punkty kontrolne:
Klasyfikacja płynów i wytyczne dotyczące kompatybilności materiałów cytowane powyżej są zgodne z normami ISO 12922 i ISO 6072. Ponieważ zastrzeżone dodatki do płynów różnią się w zależności od producenta oleju, przed konwersją floty masowej należy zawsze przeprowadzić 72-godzinny test pęcznienia i zanurzenia elastomeru.
Modernizujesz maszyny hutnicze, sprzęt górnictwa podziemnego lub prasy odlewnicze do standardów odporności ogniowej ISO 12922?
Skontaktuj się z wyspecjalizowanym zespołem inżynierów HCIC w sprawie rodzaju płynu (HFC, HFDU lub HFD-R), ciśnienia roboczego i temperatury otoczenia. Dostarczamy pliki krokowe 3D CAD w ciągu 24 godzin, niestandardowe pakiety uszczelek FKM/HNBR i kompletne, przetestowane fabrycznie butle zamienne zaprojektowane tak, aby zapewnić zgodność z wymogami bezpieczeństwa przeciwpożarowego bez przestojów.
