Masz martwy cylinder w maszynie. Maszyna nie działa. Potrzebujesz wymiany, szybko.
Zamawiaj bez pomiaru, a ryzykujesz: nowy cylinder ma odpowiednią średnicę, ale niewłaściwy skok — osiąga najniższy poziom przed wykonaniem pracy. Albo szpilkowe oczka są o ćwierć cala za małe. Albo porty to niewłaściwy wątek. Maszyna nie będzie działać przez kolejne dwa tygodnie, podczas gdy zła część zostanie zwrócona.
Dokładny pomiar zajmuje czterdzieści minut. Zamienia stwierdzenie „Myślę, że to mniej więcej tak duże” w rysunek, na podstawie którego fabryka może budować. Każda godzina spędzona na pomiarach to godzina, której nie spędzasz na czekaniu na zamiennik, który nie pasuje.
Ten przewodnik obejmuje sześć potrzebnych pomiarów: średnicę, tłoczysko, skok, długości całkowite, montaż i porty.
- Suwmiarki (tani 6-calowy zacisk cyfrowy wystarczy)
- Taśma miernicza lub linijka stalowa
- Długopis i kartka papieru (lub telefon)
- Aparat
- Wyczyść szmatkę — przed pomiarem wytrzyj pręt i porty
Nic egzotycznego. To wszystko ma hala produkcyjna.
Otwór to wewnętrzna średnica lufy – część, w którą wsuwa się tłok. Decyduje o sile cylindra.
Powierzchnia tłoka = π × (otwór/2)²
Dwa przykłady pokazujące, dlaczego jest to ważne:
- Otwór 3" przy 2000 PSI → siła pchania 14,137 funtów
- Otwór 4" przy ciśnieniu 2000 PSI → siła pchania 25 133 funtów
To samo ciśnienie, 78% większa siła. Dlatego średnica otworu jest pierwszą liczbą, o jaką prosi fabryka.
Jak mierzyć:Jeśli cylinder jest zdemontowany, zaciskaj bezpośrednio wnętrze lufy. Jeśli jest nadal zmontowany, nie używaj siły – otwór jest często wytłoczony na lufie lub tabliczce znamionowej. Poszukaj wytłoczenia typu „3.00 BORE” lub numeru modelu. Prześlij nam zdjęcie dowolnego stempla; możemy odczytać otwór z modelu.

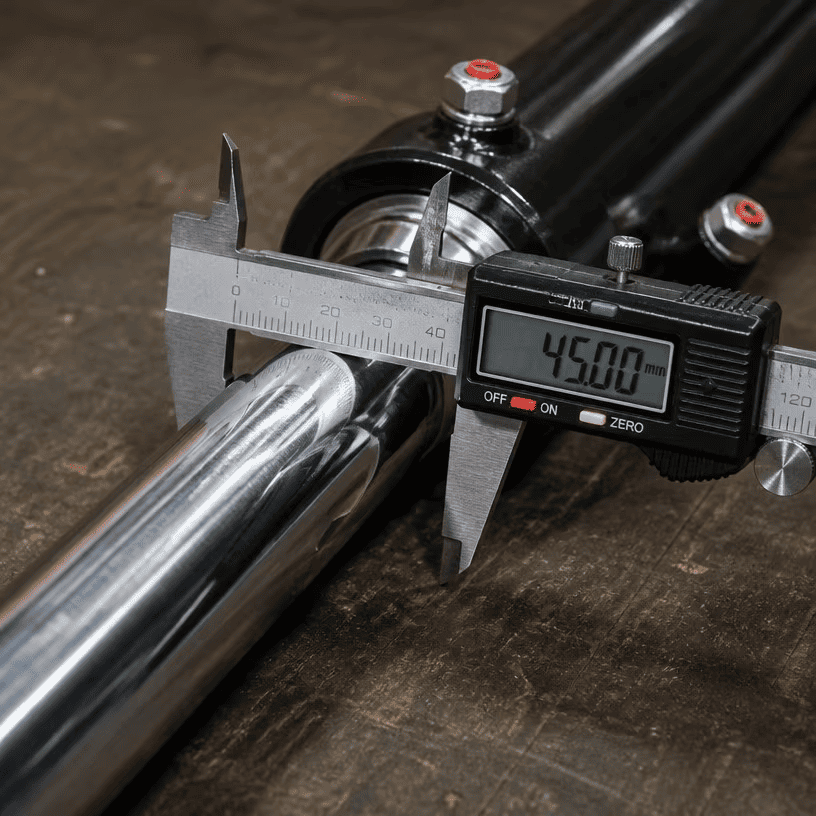

Średnica pręta ma znaczenie z dwóch powodów: wytrzymałości i dopasowania uszczelnienia.
Jak mierzyć:Zaciskaj pręt tam, gdzie jest czysty — w pobliżu dławika, a nie na końcu, gdzie może być zużyty. Najpierw to wyczyść. Zakurzony pręt jest większy niż jest.
Sprawdź zużycie. Jeżeli na pręcie widoczne są duże zarysowania, wżery lub zużyty stopień w miejscu, w którym porusza się uszczelka, poinformuj o tym w swoim zapytaniu. Zużyty pręt oznacza, że w maszynie może występować problem z niewspółosiowością — nowy cylinder będzie zużywał się w ten sam sposób, jeśli przyczyna nie zostanie usunięta.

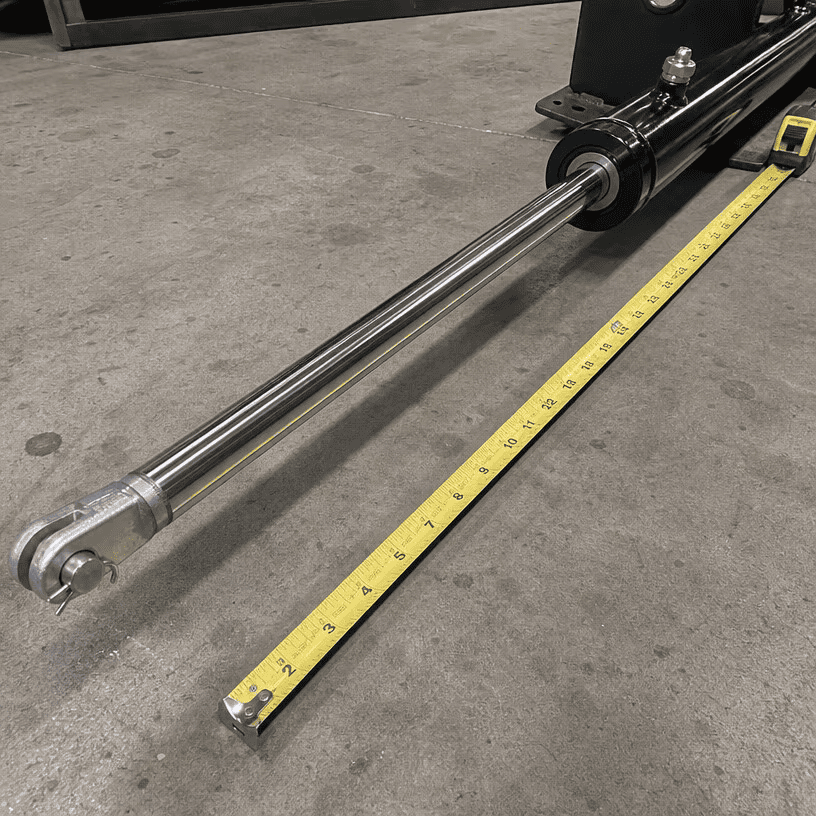

Skok to odległość, jaką przebywa pręt od całkowitego wsunięcia do całkowitego wysunięcia. To tutaj zdarza się najwięcej błędów pomiarowych.
Zły sposób:Zgadywanie na podstawie odsłoniętego pręta, kiedy cylinder jest wyłączony z maszyny.
1. Zmierz cylinder całkowicie wsunięty — od końca do końca, od środka sworznia do środka sworznia. Nazwij to R.
2. Zmierz cylinder w pełni rozciągnięty — od końca do końca, od środka sworznia do środka sworznia. Nazwij to E.
3. Skok = E - R (w przypadku siłownika standardowego skok tłoczyska jest równy różnicy całkowitej długości pomiędzy wysuniętym i wsuniętym siłownikiem).
Przykład: cofnięty 24 cale, wysunięty 60 cali → skok 36 cali.
Jeśli cylinder znajduje się na maszynie, możesz zmierzyć skok na miejscu: zaznacz pręt na dławiku, wysuń go całkowicie, zmierz odsłonięty pręt — ta odsłonięta długość to skok.
Nigdy nie mieszaj jednostek. Mierz wszystko w calach lub wszystko w milimetrach. Cylinder o skoku 36 cali i skoku 900 mm nie jest tym samym cylindrem.

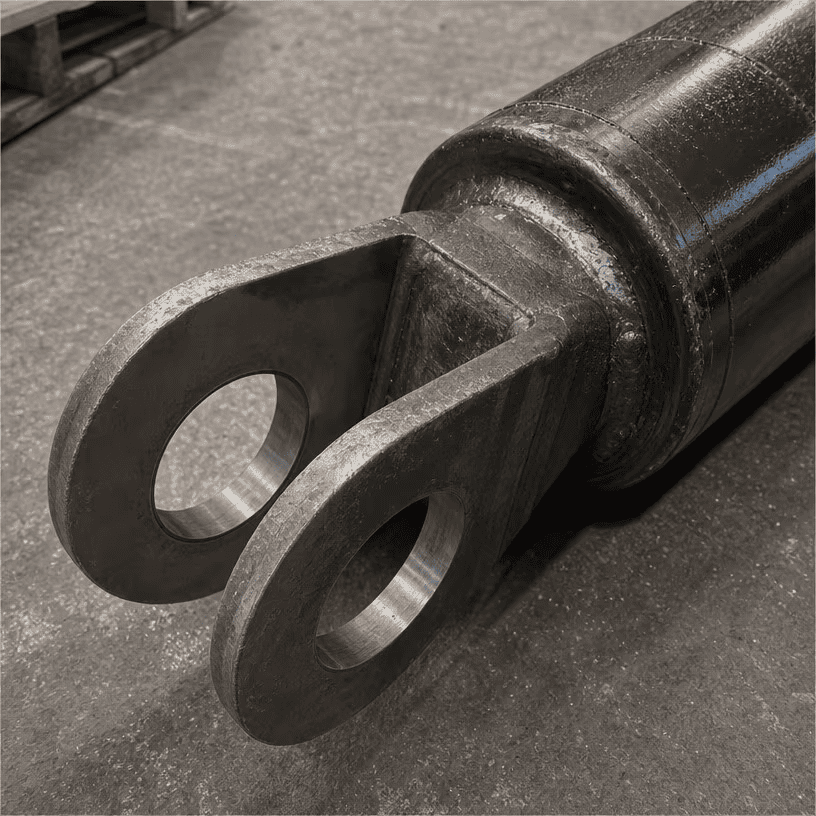

Montaż polega na mocowaniu cylindra do maszyny. To drugie najczęstsze źródło błędnych zamówień.
Szpilka (strzech): Zmierz średnicę otworu na szpilkę i szerokość między uszami. Zwróć także uwagę na odległość od środka otworu na kołek do końca lufy/pręta — fabryki budowane są na podstawie tych wymiarów.
Rura poprzeczna: Zmierz zewnętrzną średnicę rury i odległość pomiędzy końcami rur.
Kołnierz lub czop: Zanotuj układ otworów na śruby, rozmiar śruby i grubość kołnierza. W przypadku czopów, średnica sworznia i położenie czopa wzdłuż lufy.
Najważniejsze: centrowanie pinów. Kiedy podajesz długości całkowite (wciągnięte i wysunięte), podaj je pomiędzy środkami sworznia — jest to wymiar, który faktycznie widzi maszyna. Pomiar na zewnątrz oczu dodaje grubość oczka szpilki dwukrotnie, a wymiana będzie za długa.
Porty to miejsca, w których łączą się węże. Źle założyłeś wątek i nic nie pasuje.
Cztery popularne standardy: SAE (gwinty UNF), NPT (rura stożkowa), BSP (równoległość brytyjska) i metryczne.
Jak mierzyć: Zmierz średnicę portu, a następnie policz gwinty o długości jednego cala (w przypadku cali) lub 10 mm (w przypadku systemów metrycznych). Porównywać
| Nitka | Typowy rozmiar na cylindrach | Notatki |
|---|---|---|
| Pierścień typu O-ring SAE (typ JIC) | #6, #8, #10 | Prosty, O-ring uszczelnia twarz |
| NPT | 1/4", 3/8", 1/2" | Stożkowe, uszczelniające gwinty |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Równoległy lub zwężający się standard brytyjski |
| Metryczny | M18×1,5, M22×1,5 | Gwinty metryczne proste |
Nie jesteś pewien? Fotogzaznacz port, obok którego znajduje się linijka i wyślij zdjęcie. Identyfikujemy nić na podstawie obrazka — szybciej i bezpieczniej niż zgadywanie.
1. Błędny pomiar skoku — zgadywanie zamiast mierzyć długość wsuniętą i wysuniętą.
2. Mierząc całkowitą długość na zewnątrz oczu — zawsze używaj środka szpilki do środka szpilki.
3. Mieszanie cali i milimetrów – jeden cylinder podawany w dwóch układach miar.
4. Pomiar zużytego pręta — pręt jest cieńszy w miejscu zużycia; wyczyść go i zmierz na końcu dławika.
5. Zapominanie o średnicach sworzni — otwór jest prawidłowy, otwory montażowe są złe, a cylinder nie daje się unieruchomić.
6. Brak zdjęć — zdjęcie cylindra, tabliczki znamionowej, mocowania i portów odpowiada na połowę pytań, zanim w ogóle wyślesz numery.
Wypełnij i wyślij wraz z zapytaniem:
| Pomiar | Wartość | Jednostka (cale/mm) |
|---|---|---|
| Nudziarz | ||
| Średnica pręta | ||
| Udar | ||
| Długość po złożeniu (od środka sworznia do środka sworznia) | ||
| Długość wydłużona (od środka sworznia do środka sworznia) | ||
| Rodzaj mocowania (oczko / ucho / rura poprzeczna / kołnierz / czop) | ||
| Średnica otworu na szpilkę (jeśli szpilka) | ||
| Gwint portu (SAE / NPT / BSP / metryczny) | ||
| Rozmiar portu | ||
| Zdjęcia w załączeniu? (cylinder, tabliczka znamionowa, mocowanie, porty) |
Wyślij arkusz ćwiczeń oraz:
1. Zdjęcia cylindra — widok z boku, końcówki montażowe, porty, tabliczka znamionowa
2. Dowolne tłoczenie lub numer części na lufie
3. Marka i model maszyny, jeśli jest znana
Tworzymy zamienniki na podstawie Twoich pomiarów lub porównujemy numer części z naszym katalogiem — w zależności od tego, co umożliwi Ci szybszy dobór odpowiedniego cylindra. Jeśli coś w Twoich pomiarach nie będzie się zgadzać, nasi inżynierowie zapytają, zanim zaczniemy ciąć stal. Nie zgadujemy.
Jinan Huachen Industrial Co., Ltd. Założona w 1998 r. Jinan, Shandong, Chiny. Trzy fabryki. Ponad 300 pracowników. Ponad 25 inżynierów. Eksport do ponad 50 krajów. Budujemy cylindry hydrauliczne i zespoły napędowe — teleskopowe, drążki kierownicze, spawane, śmieciarki, przyczepy wywrotkowe i niestandardowe zamienniki budowane według Twoich wymiarów. ISO 9001:2015. Własne honowanie, obróbka QPQ i próby ciśnieniowe.
David Song — Dział Eksportu
- WhatsApp / Telefon: +86 153 7619 8599
- E-mail: davidsong@mail.huachen.cc
- Strona internetowa: http://jnhcic.com/
- Adres: Budynek A9, Międzynarodowe Miasto Biologii Yinfeng, nr 1177 Chunlan Road, Strefa zaawansowanych technologii, miasto Jinan, prowincja Shandong, Chiny
Wyślij arkusz kalkulacyjny i zdjęcia. W odpowiedzi prześlemy sprawdzenie dopasowania i wycenę w ciągu 24 godzin w dni robocze.
