Jeśli używasz maszyn mobilnych — niezależnie od tego, czy jest to przyczepa wywrotka, ładowarka rolnicza, wysięgnik powietrzny czy zgniatarka odpadów — prawdopodobnie widziałeś takie zjawisko:
Zostanie zamontowany zupełnie nowy cylinder. Ciśnienie robocze mieści się w zakresie znamionowym pompy. Olej hydrauliczny jest czysty. Jednak w ciągu kilkuset cykli wycieraczka drążka przeżuwa się, tuleja dławnicy zostaje zarysowana po jednej stronie, a płyn hydrauliczny kapie przez główne uszczelnienie tłoczyska.
Często w pierwszym odruchu zrzucamy winę na producenta uszczelek lub zakładamy, że chromowanie jest złe. Kiedy jednak rozbiera się cylinder, charakterystyczny znak jest prawie zawsze taki sam: duże zużycie po jednej stronie tulei dławika tłoczyska w połączeniu ze zużyciem pierścienia tłokowego po przeciwnej stronie.
Nie jest to skok ciśnienia ani wada uszczelnienia. Jest to obciążenie boczne, które przy pełnym skoku jest zabójcą numer jeden cylindrów hydraulicznych.
Siłowniki hydrauliczne są zaprojektowane tak, aby zapewniać liniowy pchanie i ciągnięcie wzdłuż ich środkowej osi. Nie są to belki nośne konstrukcji. Jednak w rzeczywistych maszynach zmiany geometrii, ugięcie podwozia, niewspółosiowość sworzni i nierówne obciążenia stale powodują powstawanie sił bocznych.
Oto mechaniczna rzeczywistość:
1. Rozpiętość łożyska zmniejsza się przy pełnym wydłużeniu: Gdy tłoczysko cylindra jest całkowicie wsunięte, odległość pomiędzy łożyskiem tłoka a przednią tuleją dławika osiąga maksimum. Cylinder ma mocne wsparcie wewnętrzne.
2. Mnożnik dźwigni: Gdy cylinder osiąga pełne wysunięcie, tłok przesuwa się coraz bliżej przedniego dławika. Wewnętrzna odległość pomiędzy dwoma łożyskami podporowymi (rozpiętość łożyska) staje się bardzo mała, podczas gdy zewnętrzne ramię momentowe (wysunięty pręt) staje się bardzo długie.
3. Duży nacisk kontaktowy: Nawet niewielka siła boczna o wartości 200 funtów działająca na ucho pręta wytwarza ogromny moment zginający. Przy małej rozpiętości łożyska wewnętrzne siły reakcji pomiędzy tłoczyskiem a tuleją dławnicy mogą wzrosnąć do tysięcy funtów na cal kwadratowy, powodując zmiażdżenie filmu olejowego i zatarcie
Rura oporowa to wewnętrzna tuleja stalowa lub aluminiowa umieszczona nad tłoczyskiem wewnątrz cylindra, pomiędzy tłokiem a przednią głowicą dławika.
Fizycznie zapobiega przemieszczaniu się tłoka do przodu, do głowicy przedniej, przy pełnym skoku.
Zatrzymując tłok na kilka cali przed dotarciem do dławika, rura oporowa blokuje się w minimalnej rozpiętości łożyska.
Bez rury oporowej: Cylinder o skoku 60 cali przy pełnym wysunięciu może pozostawić jedynie 3 do 4 cali między tłokiem a łożyskami dławnicy.
Z 6-calową rurą ograniczającą: Minimalna rozpiętość łożyska przy pełnym wysunięciu wzrasta do 9 lub 10 cali, zmniejszając wewnętrzne naprężenia stykowe i napinanie pręta o ponad połowę.
W standardowych układach hydraulicznych przemysłowych i mobilnych (zgodnie z wytycznymi technicznymi NFPA i ISO) zdecydowanie zaleca się stosowanie rury oporowej zawsze, gdy efektywny skok przekracza 40 cali (około 1000 mm) lub gdy cylinder pracuje poziomo z mocowaniami sworzniowymi lub sworzniowymi.
Podstawowe wytyczne dotyczące rozmiaru:
1. Skok poniżej 40 cali: Standardowa rozpiętość łożyska jest na ogół wystarczająca w cyklach o umiarkowanym obciążeniu, pod warunkiem, że ustawienie jest prawidłowe.
2. Skok powyżej 40 cali: Dodaj 1 cal rury ograniczającej na każde 10 cali skoku powyżej 40 cali
Jeśli projektujesz nową maszynę lub rozwiązujesz problemy w terenie, skorzystaj z tej 4-etapowej listy kontrolnej:
Sztywne mocowania na łapach lub mocowania kołnierzowe nie tolerują żadnych niewspółosiowości kątowej. Jeśli rama maszyny ugina się podczas pracy (np. korpus wywrotki skręca się pod nierównym obciążeniem żwirem), zmień łożyska na łożyska sferyczne lub uchwyty obrotowe. Łożyska sferyczne umożliwiają samonastawność w zakresie od 3° do 5°, zapobiegając zakleszczaniu się pręta w dławiku.
Smukły pręt ugina się pod wpływem ściskania kolumny, zanim całkowicie się wygina. Jeżeli ugięcie przekracza 0,002" do 0,005" na stopę skoku, spowoduje to odkształcenie wargi uszczelki. Zwiększenie o jedną standardową średnicę pręta (np. z 1,50” do 1,75” lub 2,00”) radykalnie zwiększa moduł przekroju i odporność na zginanie.

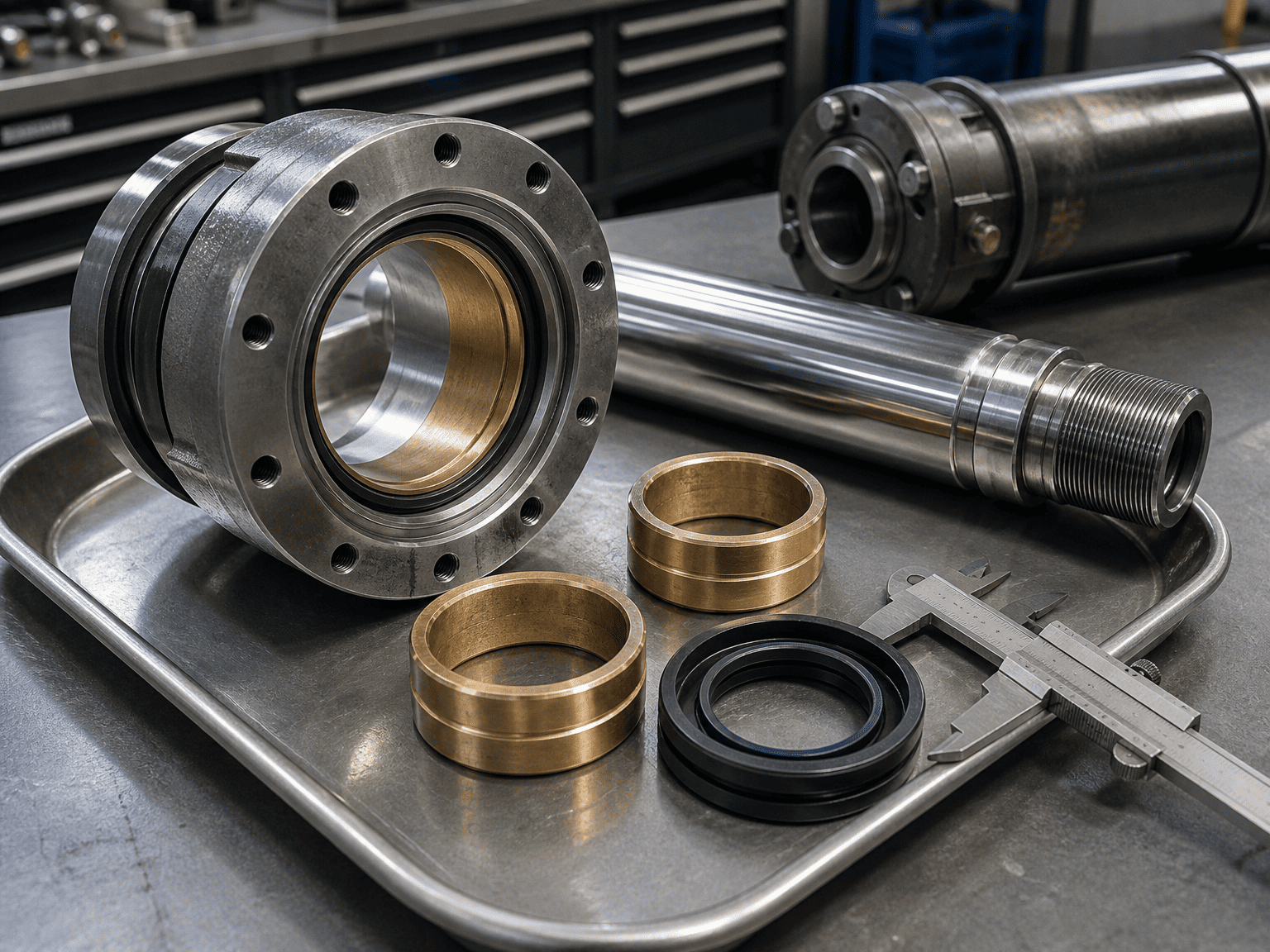

Standardowy kontakt metal-metal prowadzi do natychmiastowego zatarcia, gdy obciążenie boczne przepycha się przez film olejowy. Wysokiej jakości kompozytowe pierścienie ślizgowe (takie jak nylon wypełniony szkłem, żywica fenolowa lub brąz fosforowy) pochłaniają uderzenia boczne i osadzają mikrocząstki bez żłobienia chromowanego pręta.

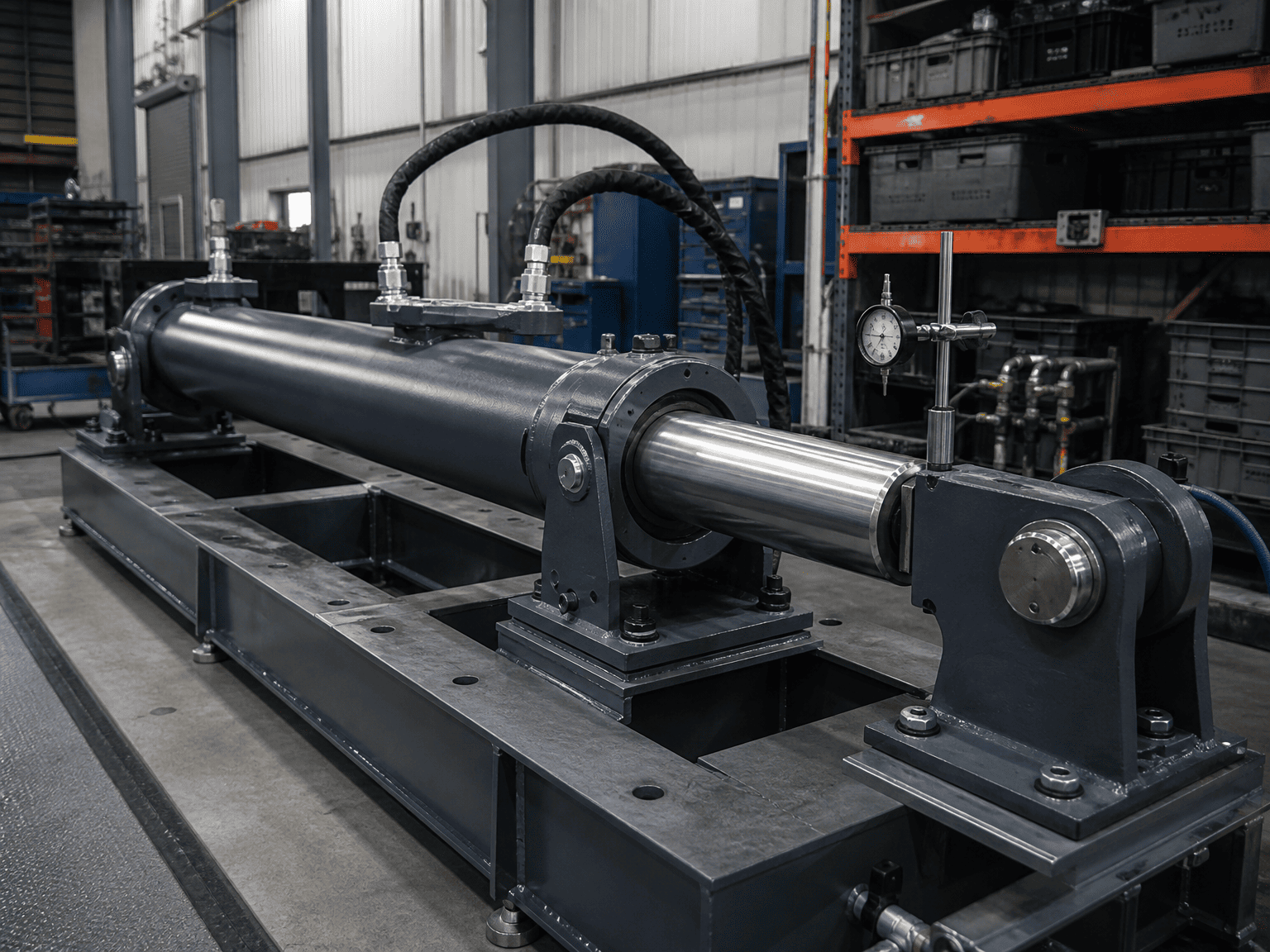

Podczas wstępnego montażu maszyny sprawdź, czy oba kołki montażowe są dokładnie równoległe. 1-milimetrowe przesunięcie kątowe na rozpiętości sworzni o długości 4 stóp może wygenerować setki funtów ciągłego bocznego napięcia wstępnego, nawet zanim cylinder uniesie jakikolwiek ładunek.
W przypadku prośby o niestandardowy projekt siłownika hydraulicznego lub przegląd zamiennika do zastosowań z dużym obciążeniem bocznym, podanie następujących kluczowych szczegółów przyspieszy weryfikację techniczną:
Środowisko pracy i cykl pracy: Maksymalne ciśnienie robocze (PSI/bar), częstotliwość cykli, obciążenia pchające/ciągnące.
Typ mocowania i środki sworzni: wymiary sworzni w pozycji cofniętej i wysuniętej, średnice sworzni oraz to, czy wymagane są łożyska baryłkowe. Znane siły boczne lub kątowe
Niewspółosiowość: oczekiwane ugięcie ramy, obciążenie wiatrem lub przesunięte punkty zawiasów. Objawy aktualnej awarii: W przypadku wymiany istniejącego cylindra udostępnij zdjęcia zużytego tłoczyska, tulei dławika i warg uszczelniających.
