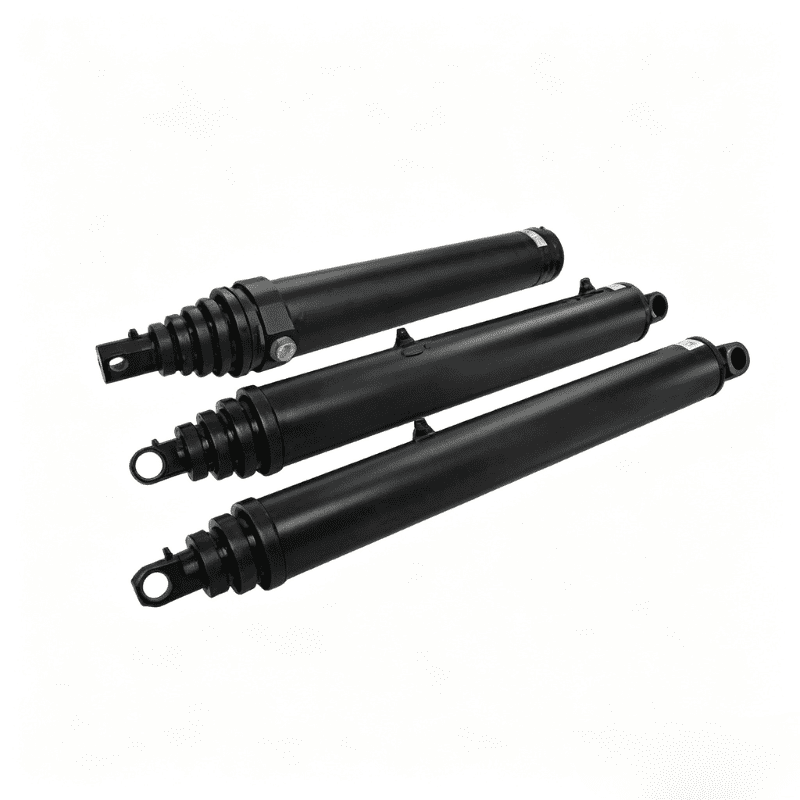

HCIC 63-4402-104 to siłownik wywrotu typu pin-pin do przyczepy, o przedłużonej długości 108,56 cala, z przyłączem 3/4 NPTF i serwisowanym zestawem uszczelek.
Hydraulic port:
3/4 NPTFOil volume listed:
1,8 galona wypełnienia / 7,3 gala przedłużeniaListed weight:
208 funtów63-4402-104 to siłownik wywrotu serii 4000, montowany na sworzniu, do przyczepy. Format montażu typu pin-to-pin umożliwia połączenie cylindra pomiędzy dwoma punktami mocowania maszyny bez konieczności stosowania oddzielnego kołnierza lub układu mocowania na łapach.
W katalogu wymieniono wymiar rozszerzony 108,56 cala (2757 mm), wymiar zamknięty 71,94 cala (1827 mm) i port 3/4 NPTF. W cylindrze zastosowano również konstrukcję samoodpowietrzającą, wstępnie naprężone uszczelnienie typu V i dłuższą długość łożyska, która ma zapewnić stabilną pracę w układzie montażowym pokazanym w katalogu.
Ten artykuł dotyczy tylko modelu 63-4402-104.
| Parametr | 63-4402-104 Specyfikacja |
|---|---|
| Seria produktów | Seria 4000 |
| Styl montażu | Montaż typu pin-pin |
| Wymiar A | 71,94 cala / 1827 mm |
| Wymiar B | 36,62 cala / 930 mm |
| Wymiar C | 108,56 cala / 2757 mm |
| Wymiar D | 1,50 cala / 38 mm |
| Wymiar E | 2,06 cala / 52 mm |
| Wymiar F | 2,00 cala / 51 mm |
| Wymiar G | 7,00 cala / 178 mm |
| Wymiar J | 2,06 cala / 52 mm |
| Wymiar K | 19,50 cala / 495 mm |
| Wymiar M | Nie dotyczy w tabeli katalogowej |
| Port hydrauliczny | 3/4 NPTF |
| Podana ilość oleju | 1,8 galona wypełnienia / 7,3 gala przedłużenia |
| Podana waga | 208 funtów |

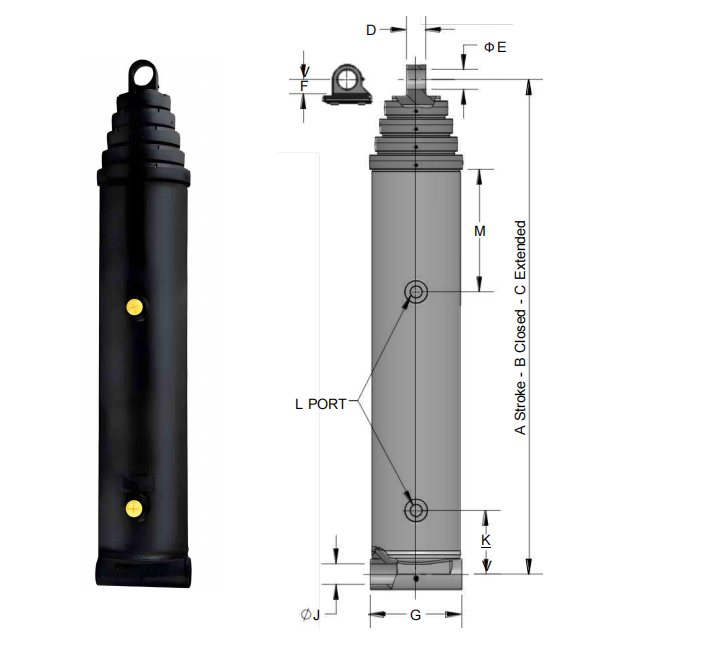

Litery A do M odnoszą się do rysunku wymiarowego w katalogu HCIC. Przed złożeniem zamówienia należy potwierdzić pełny rysunek montażowy, wymiary sworzni, ciśnienie robocze i wymagania dotyczące obwodu hydraulicznego.

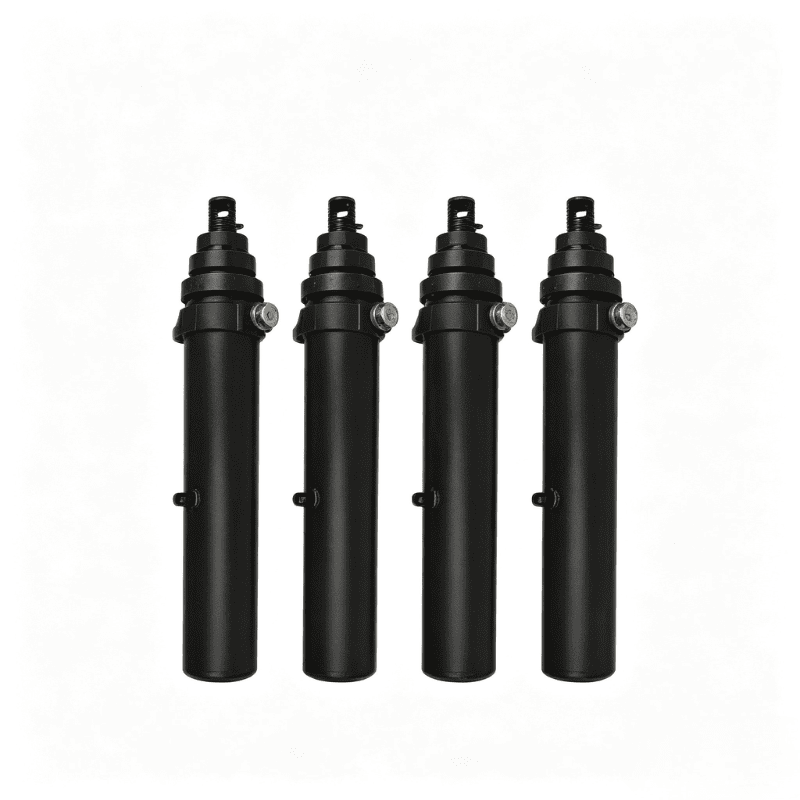

Siłownik hydrauliczny typu sworzeń jest instalowany pomiędzy dwoma punktami mocowania lub występów. Korpus cylindra i połączenie końcówki drążka przenoszą obciążenie maszyny poprzez sworznie. Ten układ jest powszechny, gdy siłownik musi podążać za ruchem nadwozia wywrotnego, połączenia lub innej konstrukcji przegubowej.
Dopasowanie zależy nie tylko od wymiarów zamkniętych i rozciągniętych. Kupujący powinien sprawdzić:
- Odległości między środkami pinów na obu końcach
- Średnica sworznia i dostępna szerokość łożyska
- Luz i wyrównanie wideł
- Kierunek portu hydraulicznego
- Ruch węża przez cały skok
- Luz mechaniczny wokół głowicy i końcówki drążka
Model 63-4402-104 należy wybrać na podstawie zatwierdzonego rysunku wymiarowego, a nie wyłącznie na podstawie długości całkowitej.
W katalogu określono konstrukcję samoodpowietrzającą. W praktycznych pracach instalacyjnych może to pomóc w zmniejszeniu ilości powietrza uwięzionego w butli podczas uruchamiania. Obwód maszyny nadal wymaga napełnienia i oczyszczenia zgodnie z procedurą producenta sprzętu.
Wymieniony układ uszczelnień wykorzystuje wstępnie naprężone uszczelnienie typu V z samonastawnym aktywatorem ze sprężyną falistą. W katalogu jako opcję określono także pakiet uszczelnień „Z” pod napięciem. Ostateczną konfigurację uszczelnienia należy potwierdzić dla płynu hydraulicznego, zakresu temperatur i warunków pracy w danej aplikacji.
Gwintowana nakrętka z łbem jest wymieniona jako cecha zapewniająca dodatkową wytrzymałość i regulację uszczelnienia polowego. Zapewnia także praktyczny interfejs serwisowy, gdy wymagana jest kontrola lub regulacja uszczelnienia. Wszelkie regulacje w terenie powinny być zgodne z zatwierdzoną procedurą konserwacji i nie powinny zastępować praktyk izolacji ciśnieniowej i bezpiecznego demontażu.
W katalogu wymieniono dłuższą długość łożyska zapewniającą stabilność. W przypadku instalacji typu pin-pin prowadzenie jest ważne, ponieważ siłownik podąża za ruchomą konstrukcją. Konieczne jest nadal prawidłowe ustawienie i właściwy stan sworzni; większa długość łożyska nie sprawia, że cylinder nadaje się do niekontrolowanego obciążenia bocznego.
63-4402-104 przekształca ciśnienie hydrauliczne w ruch liniowy. Kiedy olej wpływa do odpowiedniego otworu, ciśnienie działa na obszar tłoka i przesuwa tłoczysko na zewnątrz lub do wewnątrz. Sworznie na końcu drążka i na końcu kołpaka przenoszą ten ruch na podłączony mechanizm przechylający.
Ruch użytkowy określony jest przez wymiary zamknięte i rozszerzone w katalogu. Zawór hydrauliczny, przepływ pompy, zabezpieczenie nadmiarowe i geometria maszyny określają rzeczywistą prędkość i siłę dostępną podczas pracy.
Butli nie należy traktować jako samodzielnego urządzenia podnoszącego. Jego dobór musi być dopasowany do obwodu hydraulicznego i konstrukcji mechanicznej, do której jest przypięty.
- Montaż sworzniowy do przegubowego sprzętu hydraulicznego
- 108,56 cala / 2757 mm, wymieniony w katalogu rozszerzony wymiar
- Przyłącze hydrauliczne 3/4 NPTF
- Konstrukcja samoodpowietrzająca wymieniona przez HCIC
- Wstępnie napięte uszczelnienie V z samonastawnym aktywatorem sprężyny falistej
- Opcjonalny pakiet uszczelnień „Z” pod napięciem wymieniony w katalogu
- Gwintowana nakrętka zapewniająca dodatkową wytrzymałość i regulację uszczelnienia polowego
- Dłuższa długość łożyska zapewniająca stabilność
- Wymiary zamknięte i rozszerzone dostępne w jednostkach calowych i milimetrowych
W katalogu siłowniki sworzniowe serii 4000 zaliczane są do rozwiązań w zakresie wywrotu hydraulicznego. Model 63-4402-104 można rozważyć w przypadku urządzeń, w których cylinder musi być zamontowany pomiędzy dwoma sworzniami, a dostępna przestrzeń montażowa odpowiada wymiarom katalogowym.
Przed potwierdzeniem montażu sprawdź cały ruch maszyny. Siłownik musi mieć wystarczający prześwit przy pełnym wsuwaniu i wysuwaniu, a sworznie muszą pozostać wyrównane podczas ruchu konstrukcji wychylającej. Należy również sprawdzić prowadzenie węża, aby złącze 3/4 NPTF nie było narażone na skręcanie lub zginanie przekraczające ograniczenia producenta węża.
Wraz z zapytaniem prześlij następujące informacje:
1. Typ maszyny i funkcja cylindra
2. Istniejące wymiary środkowe
3. Średnica sworznia i szerokość wideł
4. Wymagane długości zamknięte i wydłużone
5. Ciśnienie robocze i przepływ pompy
6. Płyn hydrauliczny i temperatura robocza
7. Orientacja portu i prowadzenie węża
8. Wymagana opcja uszczelnienia
9. Ilość i miejsce dostawy
10. Istniejący rysunek cylindra lub wyraźne fotografie
Rysunek jest szczególnie ważny, gdy zamienny cylinder musi pasować do istniejącego mechanizmu wywrotu.
HCIC produkuje cylindry hydrauliczne i agregaty hydrauliczne do zastosowań przemysłowych. Na oficjalnej stronie firmy prezentowane są standardowe, dedykowane i niestandardowe rozwiązania hydrauliczne.
W przypadku wymiany lub zapytania OEM prześlij rysunek maszyny i pełne wymiary cylindra. HCIC może sprawdzić wymagania dotyczące montażu przed zatwierdzeniem ostatecznej specyfikacji.
W przypadku modelu 63-4402-104 wyślij istniejący rysunek cylindra, wymiary sworzni, warunki pracy i wymaganą ilość do HCIC w celu przeglądu technicznego.
