Zapoznaj się z wymiarami siłownika hydraulicznego typu pin-to-pin 53-4592-72, skokiem 71,94 cala, portem 3/4 cala NPTF i katalogową masą 155 funtów na potrzeby planowania wymiany OEM.
Stroke:
1827 mmClosed length:
930 mmExtended length:
2757 mmPort:

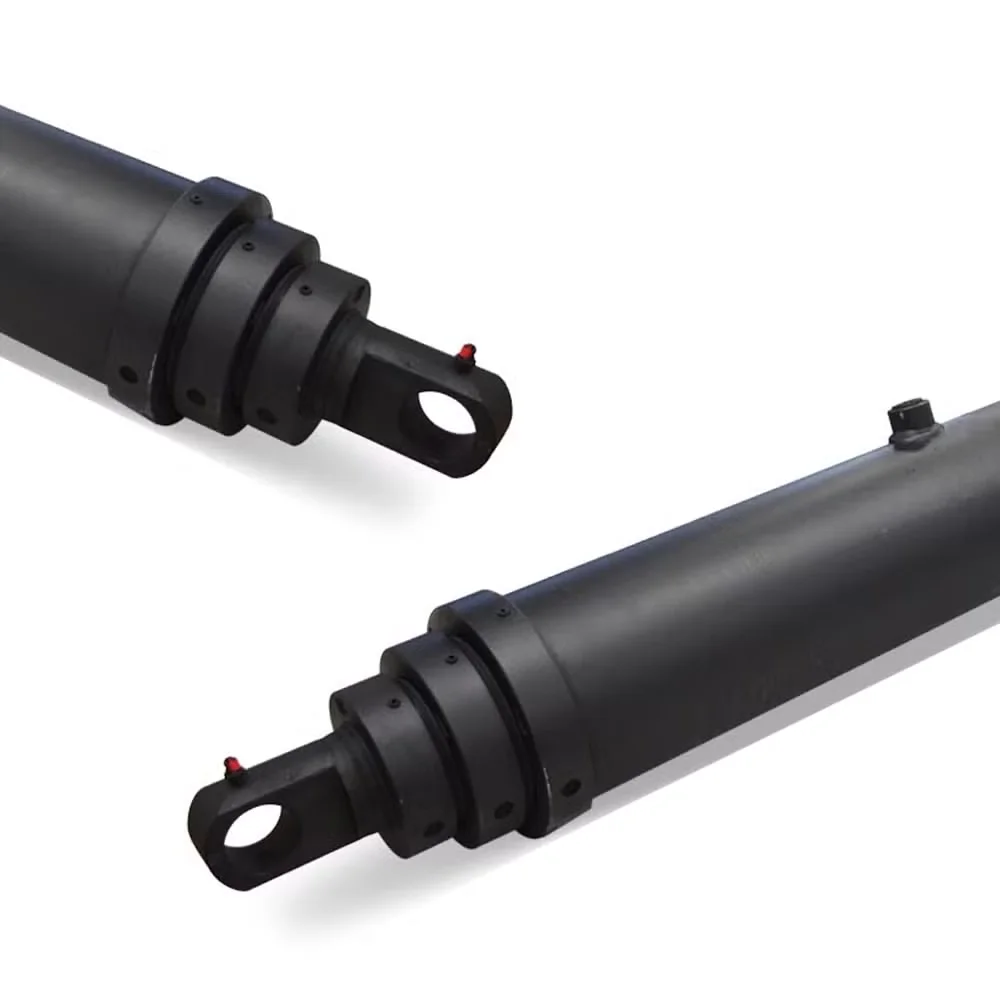

3/4 w NPTFSiłownik hydrauliczny 53-4592-72 typu pin-to-pin to model z serii 4000 wymieniony w katalogu HCIC-2026. Jego główną wartością w przypadku projektu zamiennego lub OEM jest wymiar: katalog identyfikuje skok, długość w stanie zamkniętym i wysuniętym, geometrię mocowania, przyłącze, objętość oleju i wagę w jednym rzędzie produktów.
Ten typ cylindra nie jest wybierany wyłącznie na podstawie skoku. Rozstaw sworzni, ucha montażowe, luz wokół maszyny, przyłącze hydrauliczne i dostępna przestrzeń serwisowa muszą być dopasowane do maszyny. Dla kupującego wymieniającego istniejącą jednostkę najbezpieczniejszym punktem wyjścia jest aktualny rysunek cylindra lub pełny zestaw pomiarów w terenie.
| Przedmiot | Wartość w calach | Wartość metryczna |
|---|---|---|
| Model | 53-4592-72 | 53-4592-72 |
| Szereg | Seria 4000 | Seria 4000 |
| Udar, A | 71,94 cala | 1827 mm |
| Długość zamknięta, B | 36,62 cala | 930 mm |
| Przedłużona długość, C | 108,56 cala | 2757 mm |
| Wymiar D | 1,50 cala | 38 mm |
| Wymiar E | 2,06 cala | 52 mm |
| Wymiar F | 2,00 cala | 51 mm |
| Wymiar G | 7,00 cala | 178 mm |
| Wymiar J | 2,06 cala | 52 mm |
| Wymiar K | 19,50 cala | 495 mm |
| Port | 3/4 w NPTF | 3/4 w NPTF |
Strona katalogu nie podaje uniwersalnej wartości ciśnienia, obciążenia ani gwarancji wydajności specyficznej dla maszyny dla tego modelu. Wymagania te muszą zostać potwierdzone dla rzeczywistego sprzętu.

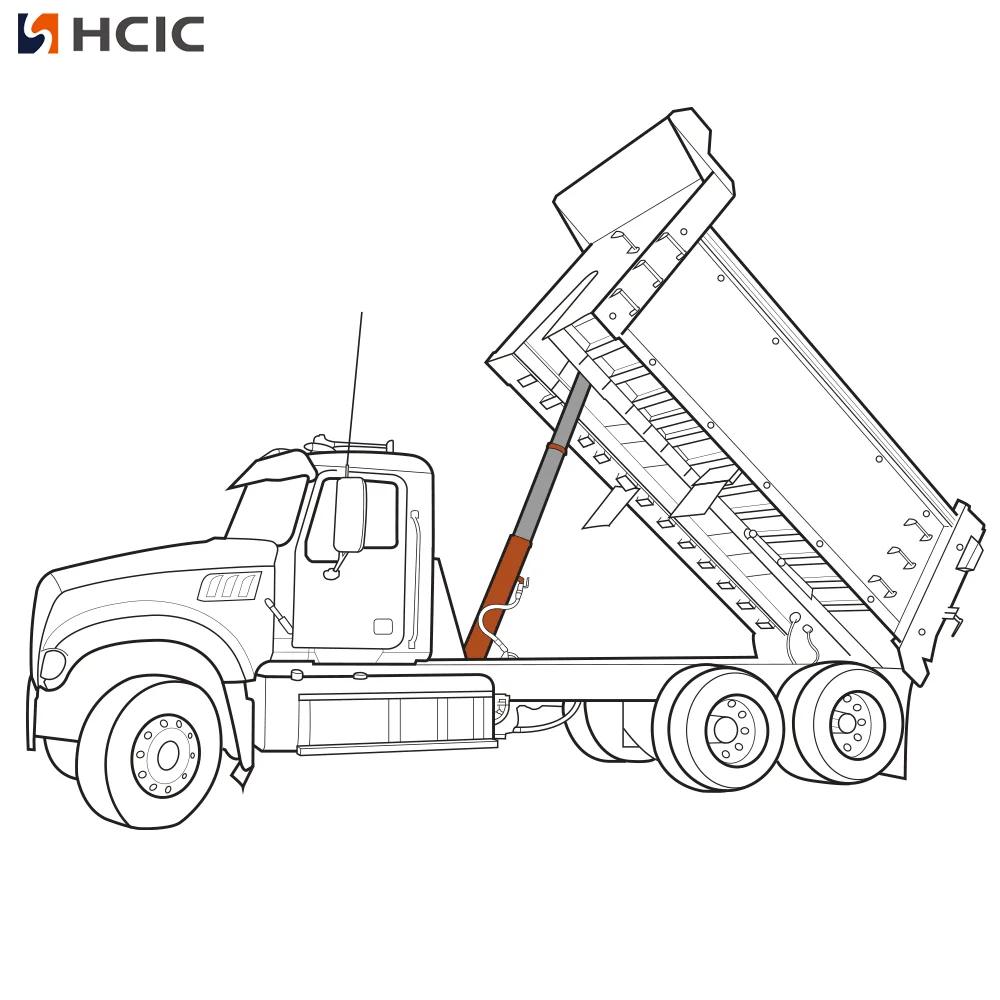

Cylinder typu pin-to-pin przenosi ruch przez dwa punkty mocowania. Jeden koniec łączy się ze wspornikiem stałym, a drugi z konstrukcją ruchomą. Gdy olej zmienia długość cylindra, zmienia się odległość między dwoma sworzniami i maszyna porusza się po zaprojektowanym łuku.
Dlatego ważne są długości wydłużone i zamknięte. Wiersz 53-4592-72 zawiera 36,62 cala zamknięte i 108,56 cala wysunięte. Różnica polega na skoku podanym w katalogu, ale maszyna nadal potrzebuje wystarczającej ilości miejsca na cylinder, sworznie, wsporniki, węże i całą ścieżkę przesuwu konstrukcji.
Wymiary D, E, F, G, J i K również mają znaczenie podczas wymiany. Mogą kontrolować związek pomiędzy korpusem cylindra, elementami montażowymi, położeniem sworznia i obwiednią połączenia. Cylinder o właściwym skoku, ale o niewłaściwej geometrii montażowej może powodować kosztowne problemy z instalacją.
Zmierzyć zainstalowane środki sworzni w pozycji zamkniętej i wysuniętej maszyny. Sprawdź średnicę sworznia, szerokość wspornika, rozstaw uszu, stan tulei i kierunek, w którym obciążenie wpływa na złącze. Nie należy na siłę umieszczać zamiennika we wsporniku zaprojektowanym dla innej koperty montażowej.
Przeprowadź maszynę przez cały zakres mechaniczny z bezpiecznie odizolowanym obwodem hydraulicznym, zgodnie z procedurą obowiązującą na miejscu. Poszukaj kolizji pomiędzy korpusem cylindra, tłoczyskiem, wspornikami, osłonami, wężami i pobliskimi konstrukcjami. Wydłużona długość to tylko jedna część tej kontroli.
W katalogu wymieniony jest port 3/4 cala NPTF. Dopasuj standard mocowania i metodę uszczelniania stosowaną przez maszynę. Pozostaw długość węża wystarczającą do pełnego ruchu sworznia do sworznia, zapobiegając jednocześnie otarciom, ostrym zagięciom i kontaktowi z poruszającą się konstrukcją stalową.
W katalogu podana jest objętość oleju napełnionego wynosząca 1,3 galona i objętość oleju rozszerzonego wynosząca 4,0 galona. Wartości te są przydatne przy planowaniu, ale cały system obejmuje również objętość węża, pojemność zaworu, poziom w zbiorniku i pozycję roboczą maszyny. Przed uruchomieniem sprawdzić roboczy poziom oleju.
Model 53-4592-72 można sprawdzić pod kątem sprzętu OEM lub projektów zamiennych, które wymagają określonego cylindra hydraulicznego typu pin-to-pin o skoku katalogowym 71,94 cala. Jest to szczególnie istotne, gdy kupujący ma rysunek lub istniejącą butlę do zmierzenia i potrzebuje dopasowania wymiarowego, a nie ogólnego zalecenia dotyczącego butli.
Przed ostateczną decyzją techniczną firma HCIC powinna otrzymać dane dotyczące obciążenia aplikacji, ciśnienia roboczego, kąta ruchu, częstotliwości cykli i zdjęć instalacji. Dane te nie są zastępowane przez wiersz katalogu.
Siłownik hydrauliczny 53-4592-72 typu pin-to-pin to produkt dopasowany wymiarowo do projektów, w których cylinder musi łączyć dwa punkty maszyny za pomocą określonego skoku wynoszącego 71,94 cala. Jego długość w stanie zamkniętym wynosząca 36,62 cala, długość wydłużona 108,56 cala, port 3/4 cala NPTF, wartość napełnienia 1,3 galona, wartość wydłużona 4,0 galona i katalogowa waga 155 funtów stanowią wyraźny punkt wyjścia do przeglądu OEM lub części zamiennej.
Przed złożeniem zamówienia wyślij wymiary środka sworznia, szczegóły wspornika, dane hydrauliczne i rysunki maszyn do HCIC. Jest to praktyczny sposób sprawdzenia, czy dany model pasuje do kompletnego mechanizmu.
HCIC, znana również jako Jinan Huachen Industrial Co., Ltd., dostarcza cylindry hydrauliczne, zespoły napędowe hydrauliczne i powiązane komponenty do pojazdów, gospodarki odpadami, sprzętu budowlanego i przemysłowego. Przydatność produktu należy potwierdzić w oparciu o cały projekt maszyny i obowiązujące wymagania bezpieczeństwa.
