Wciągnik model 516 to kompaktowe rozwiązanie do podnoszenia dla przyczep wywrotek, o wymiarach nadwozia 24 cali i długości wciągnika 39,25 cala, co ułatwia planowanie instalacji.
Wciągnik model 516 to kompaktowa opcja wciągnika do systemów podnoszenia wywrotek. Wymiary katalogowe stanowią praktyczny punkt wyjścia do sprawdzenia przestrzeni ramy, geometrii zawiasów i wymagań dotyczących instalacji hydraulicznej przed złożeniem zamówienia.

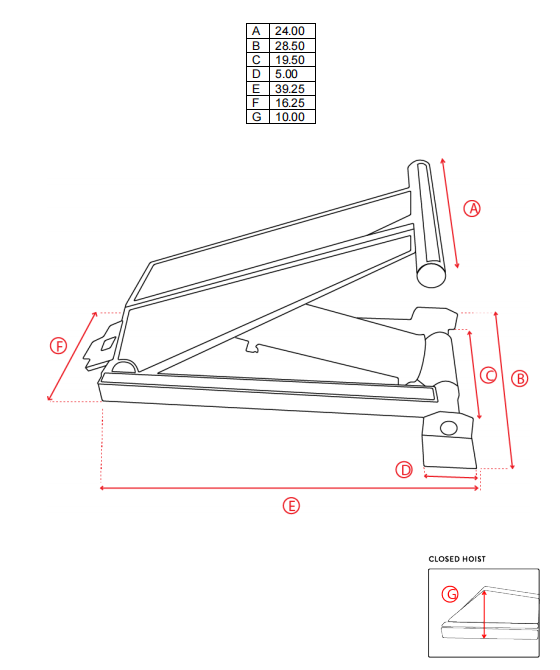

Wciągnik model 516 jest wymieniony w katalogu American Power Hoists z siedmioma odniesieniami wymiarowymi, od A do G. Pomiary te pomagają konstruktorowi przyczep lub nabywcy części zamiennej porównać wciągnik z dostępną powierzchnią montażową zamiast wybierać sprzęt wyłącznie na podstawie udźwigu.
| Parametr | Wartość katalogowa |
|---|---|
| Model | 516 |
| Kategoria produktu | Podnośnik mocy |
| Wymiar A | 24.00 w |
| Wymiar B | 28,50 cala |
| Wymiar C | 19,50 cala |
| Wymiar D | 5,00 cali |
| Wymiar E | 39,25 cala |
| Wymiar F | 16,25 cala |
| Wymiar G | 10,00 cala |
Są to wymiary katalogowe. Przed ostatecznym zatwierdzeniem rysunek należy porównać z rzeczywistą ramą klienta, punktami obrotu i metodą montażu.
Podnośnik do wywrotek potrafi więcej niż tylko zapewnia siłę podnoszenia. Musi mieścić się pomiędzy szynami ramy, współpracować z geometrią korpusu wywrotki i pozostawiać wystarczający prześwit dla ruchomej konstrukcji. Dlatego wciągnik model 516 można ocenić w trzech praktycznych krokach.
Zacznij od wymiarów A, B i C z rysunku katalogowego. Porównaj je z dostępną przestrzenią ramy i położeniem zawiasu skrzyni wywrotki. Wymiar, który wygląda na akceptowalny na papierze, może nadal powodować zakłócenia podczas obrotu korpusu, dlatego należy sprawdzić pełną ścieżkę ruchu.
Wymiary D, F i G pomagają kupującemu sprawdzić powiązanie montażowe wciągnika z ramą przyczepy i wspornikami wsporczymi. Prawidłowe płyty montażowe, rozmieszczenie sworzni i szczegóły wzmocnienia zależą od konstrukcji przyczepy. Nie należy ich odgadywać na podstawie samego numeru modelu.
Wymiar E dla modelu 516 wynosi 39,25 cala. Ten pomiar jest ważny, gdy wciągnik musi być umieszczony pod skrzynią wyładowczą o ograniczonej długości. Należy to sprawdzić łącznie z pozycją zamknięcia, kątem korpusu i przestrzenią wymaganą do dostępu serwisowego.
Użycie dokładnego numeru modelu ułatwia przetwarzanie zapytania dotyczącego OEM lub wymiany. Daje dostawcy jasny punkt odniesienia, a kupujący potwierdza konstrukcję przyczepy, sposób mocowania i wymagania eksploatacyjne.
W przypadku żądania wymiany kupujący powinien przesłać tabliczkę znamionową lub numer katalogowy, zdjęcia istniejącej instalacji, dostępne wymiary montażowe i sposób podnoszenia przyczepy. Jeśli oryginalna jednostka została zmodyfikowana, zaktualizowane wymiary są bardziej przydatne niż sam stary numer modelu.
Wciągnik model 516 jest przeznaczony do dyskusji na temat systemów podnoszenia wywrotek, gdzie ważny jest kompaktowy układ wciągnika i dopasowanie wymiarowe. Ostateczna przydatność zależy od nadwozia przyczepy, ładunku, położenia zawiasów, obwodu hydraulicznego i projektu konstrukcyjnego. Wymiary katalogowe same w sobie nie ustalają znamionowego udźwigu.
Aby poprosić o sprawdzenie wyposażenia wciągnika model 516, należy dostarczyć:
- Typ przyczepy i wymiary nadwozia
- Dostępna przestrzeń instalacyjna
- Położenie zawiasów i sworzni montażowych
- Istniejące elementy hydrauliczne, jeśli jest to zamiennik
- Wymagana sekwencja podnoszenia
- Zdjęcia lub zwymiarowany rysunek bieżącej instalacji
- Środowisko operacyjne i oczekiwany cykl pracy
Informacje te umożliwiają HCIC zapoznanie się z wnioskiem bez zakładania szczegółów, które nie są pokazane w katalogu.
Wciągnik model 516 najlepiej sprawdza się jako część kompletnego układu do podnoszenia wywrotki. Wymiary katalogowe — zwłaszcza wymiar A 24,00 cala, wymiar E 39,25 cala i wymiar G 10,00 cala — dają kupującym wyraźną podstawę do sprawdzenia przestrzeni instalacyjnej. Aby uzyskać dokładną wycenę, prześlij rysunek przyczepy i zmierzone informacje dotyczące montażu do HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) opracowuje i produkuje cylindry hydrauliczne i zespoły napędowe do zastosowań przemysłowych i samochodowych. W przypadku projektu Modelu 516 firma HCIC może przejrzeć dostępne informacje dotyczące instalacji i doradzić w sprawie kolejnych szczegółów technicznych wymaganych do wyceny.
Poproś o recenzję wciągnika model 516:
