Przed złożeniem zamówienia sprawdź wciągnik model 621 pod kątem katalogowych wymiarów przyczep wywrotek i sprawdź przestrzeń w ramie przyczepy, geometrię mocowania, prześwit nadwoziowy i dostęp serwisowy.

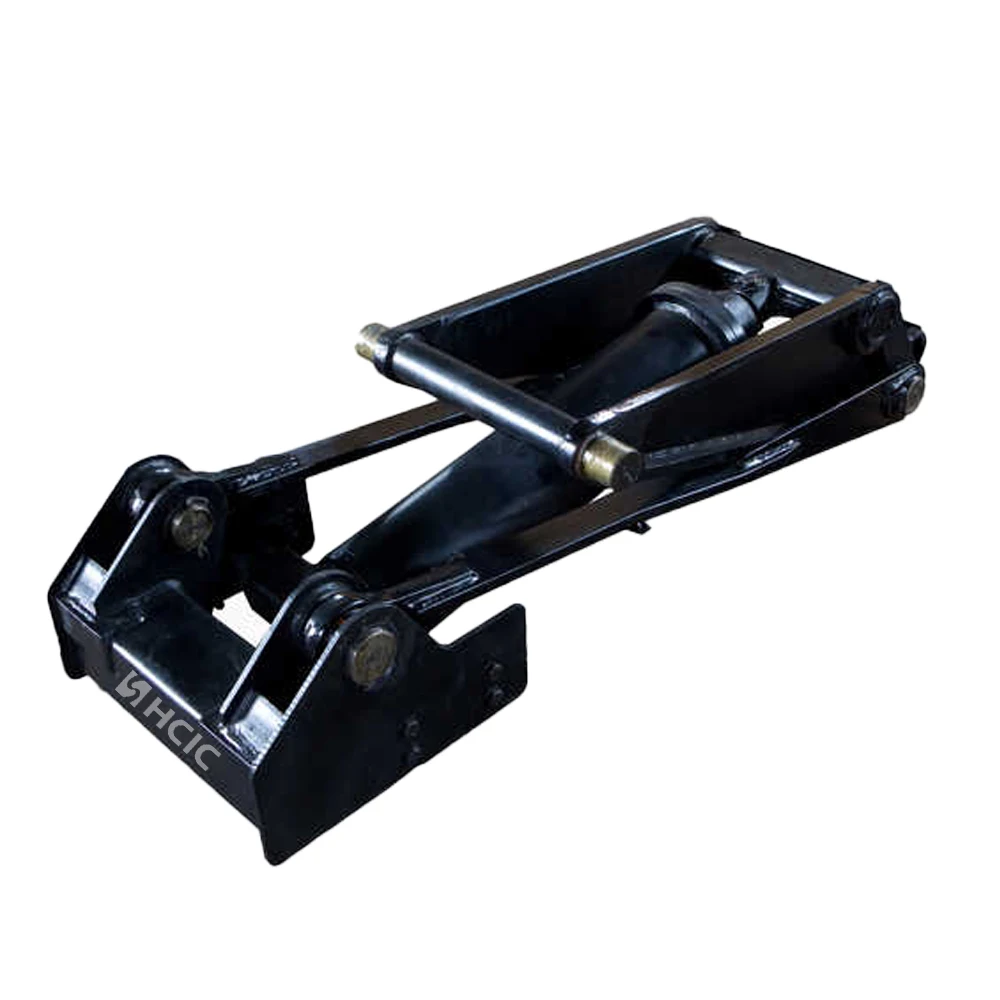

Wciągnik model 621 do przyczep wywrotek jest wymieniony w dostarczonym katalogu amerykańskich podnośników mocy do zastosowań w systemach podnoszenia przyczep. Dla producenta OEM lub nabywcy części zamiennej ważnym pierwszym krokiem jest dopasowanie wymiarowe: wciągnik musi współpracować z ramą przyczepy, ruchem nadwozia wywrotki, punktami mocowania i układem hydraulicznym.

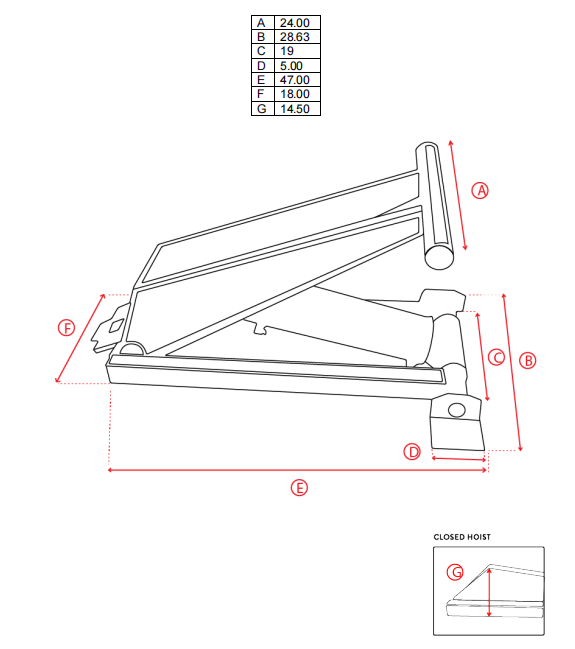

Strona Modelu 621 zawiera odniesienia do siedmiu wymiarów, od A do G. Wymiary te stanowią praktyczny punkt wyjścia do przeglądu rysunku przyczepy przed zatwierdzeniem ostatecznego wspornika, sworznia i szczegółów wzmocnienia.
| Parametr | Wartość katalogowa |
|---|---|
| Model | 621 |
| Kategoria produktu | Podnośnik mocy |
| Wymiar A | 24.00 w |
| Wymiar B | 28,63 cala |
| Wymiar C | 19:00 w |
| Wymiar D | 5,00 cali |
| Wymiar E | 47,00 cala |
| Wymiar F | 18.00 w |
| Wymiar G | 14,50 cala |
Powyższe wartości zostały przepisane ze strony dotyczącej modelu 621 w dostarczonym katalogu. Potwierdź najnowszy rysunek techniczny z rzeczywistą przyczepą przed zatwierdzeniem produkcji lub wymiany.
Wciągnik przyczepy działa pod zmiennym mechanicznym kątem. Przestrzeń dostępna pod zamkniętą zabudową wywrotkową może się zmieniać w miarę podnoszenia zabudowy. Poprzeczki ramy, wsporniki, węże hydrauliczne i spód nadwozia muszą pozostać wolne podczas całego ruchu.
Z tego powodu wciągnik model 621 należy oceniać jako część kompletnego systemu podnoszenia, a nie wybierać wyłącznie na podstawie numeru modelu. Konstrukcja przyczepy, położenie tylnego zawiasu, układ mocowania i obwód hydrauliczny mają wpływ na ostateczną instalację.
Zacznij od wymiarów A, B i C, porównując wciągnik z dostępną przestrzenią pomiędzy ramą a korpusem wywrotki. Zmierz pozycję zamkniętą, a następnie przejrzyj ścieżkę ruchu ciała podczas cyklu podnoszenia.
Kontrola luzu statycznego może nie wykazać kontaktu występującego podczas obrotu nadwozia. Zwymiarowany rysunek lub zaznaczone zdjęcia montażowe są bardziej przydatne niż pojedynczy pomiar z zamkniętej przyczepy.
Wymiary D, F i G pomagają kupującemu omówić płyty nośne, położenie sworzni i wzmocnienie ramy. Nie należy ich traktować jako kompletnego rysunku wspornika. Rzeczywisty projekt montażu musi uwzględniać obciążenia reakcyjne, ustawienie sworzni, układ spoin i konstrukcję przyjmującą siłę nośną.
Układ wsporczy wymaga również wystarczającego dostępu do kontroli, prowadzenia węży i przyszłych prac serwisowych. Szczelna instalacja nie jest automatycznie dobrą instalacją, jeśli rutynowy dostęp jest zablokowany.
Wymiar E dla modelu 621 wynosi 47,00 cali. Porównaj tę wartość z dostępną długością montażową, położeniem zamkniętego nadwozia i położeniem pobliskich poprzeczek lub wyposażenia.
Ogólny układ powinien również pozostawiać miejsce na połączenia hydrauliczne i kontrolę wzrokową. Ostateczna akceptacja powinna opierać się na najnowszym rysunku i kompletnej obwiedni ruchu.
Wciągnik model 621 do przyczep wywrotek ma zastosowanie w projektach systemów podnoszących, w których wymagany jest zdefiniowany model katalogowy i odniesienie wymiarowe. Może zostać poddany przeglądowi pod kątem budowy przyczep OEM, prac zamiennych i przeprojektowania systemów, gdy zostaną potwierdzone wymagania mechaniczne i hydrauliczne.
Dołączona strona Modelu 621 zawiera listę wymiarów, ale nie podaje zweryfikowanej wydajności, wartości ciśnienia roboczego, wartości żywotności ani certyfikatów dla tego modelu. Dane te muszą zostać potwierdzone dla rzeczywistego projektu i nie należy ich wywnioskować z numeru modelu.
Aby uzyskać recenzję OEM lub zamiennika, wyślij:
Informacje te pomagają firmie HCIC ocenić montaż bez zakładania ukrytych szczegółów konstrukcyjnych lub hydraulicznych.
Jest to wciągnik wymieniony w katalogu, rozważany tutaj do zastosowań w systemach podnoszenia wywrotek. Ostateczna przydatność zależy od konstrukcji przyczepy, układu mocowania i układu hydraulicznego.
W katalogu wymieniono A na 24,00 cala, B na 28,63 cala, C na 19,00 cala, D na 5,00 cala, E na 47,00 cala, F na 18,00 cala i G na 14,50 cala.
| Parametr | Wartość katalogowa |
|---|---|
| Model | 621 |
| Kategoria produktu | Podnośnik mocy |
| Wymiar A | 24.00 w |
| Wymiar B | 28,63 cala |
| Wymiar C | 19:00 w |
| Wymiar D | 5,00 cali |
| Wymiar E | 47,00 cala |
| Wymiar F | 18.00 w |
| Wymiar G | 14,50 cala |
Na dostarczonej stronie Modelu 621 nie jest pokazana żadna zweryfikowana wartość wydajności. Pojemność należy sprawdzić pod kątem pełnego projektu przyczepy i wymagań projektu.
Nie automatycznie. Przed podjęciem decyzji o wymianie należy sprawdzić punkty mocowania, środki sworzni, prześwit, ruch nadwozia, połączenia hydrauliczne i wytrzymałość ramy.
Wymiar E jest podany jako 47,00 cali. Należy ją porównać z dostępną długością montażową, położeniem nadwozia zamkniętego, dostępem serwisowym i pobliskimi elementami ramy.
Wyślij numer modelu, szczegóły przyczepy, zmierzoną przestrzeń montażową, lokalizację zawiasów i sworzni, zdjęcia lub rysunki, istniejące informacje hydrauliczne i wymaganą kolejność podnoszenia.
Aby uzyskać dokładną wycenę, prześlij rysunek przyczepy, wymiary montażowe i dostępne informacje hydrauliczne do HCIC. Ostateczna decyzja powinna zostać podjęta na podstawie najnowszego rysunku i kompletnego układu podnoszenia.
Jinan Huachen Industrial Co., Ltd. (HCIC) opracowuje i produkuje cylindry hydrauliczne i zespoły napędowe do zastosowań samochodowych i przemysłowych. W przypadku projektu Modelu 621 firma HCIC może przejrzeć dostępne informacje dotyczące instalacji i zidentyfikować szczegóły techniczne potrzebne do wyceny OEM lub wymiany.
Poproś o recenzję wciągnika model 621:
