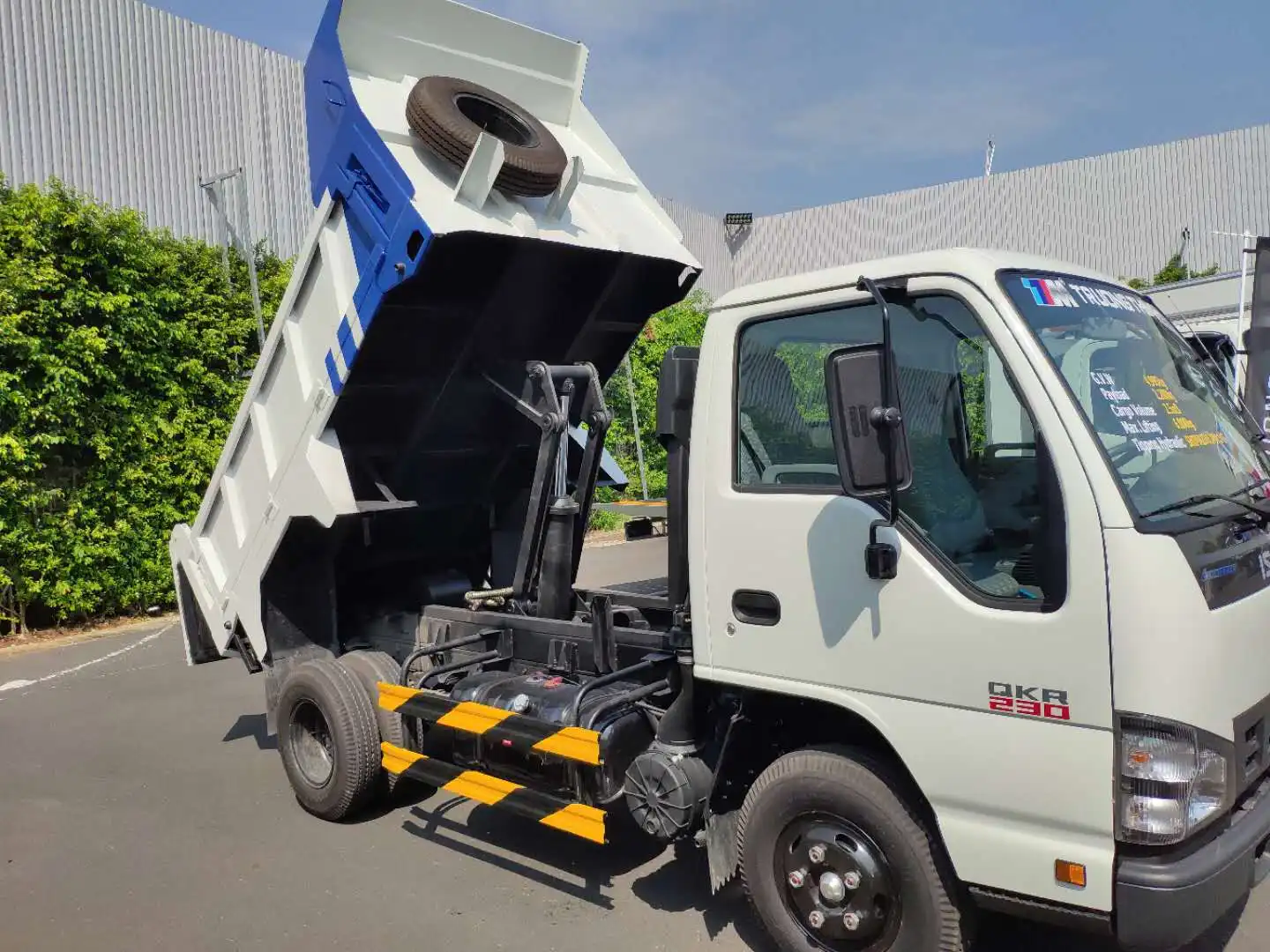

Wciągnik nożycowy HC-416 do systemów podnoszenia przyczep wywrotek, z 5-calowym otworem, 16-calowym skokiem, katalogowym zakresem udźwigu 5–11,4 ton i przybliżoną masą 229 funtów.

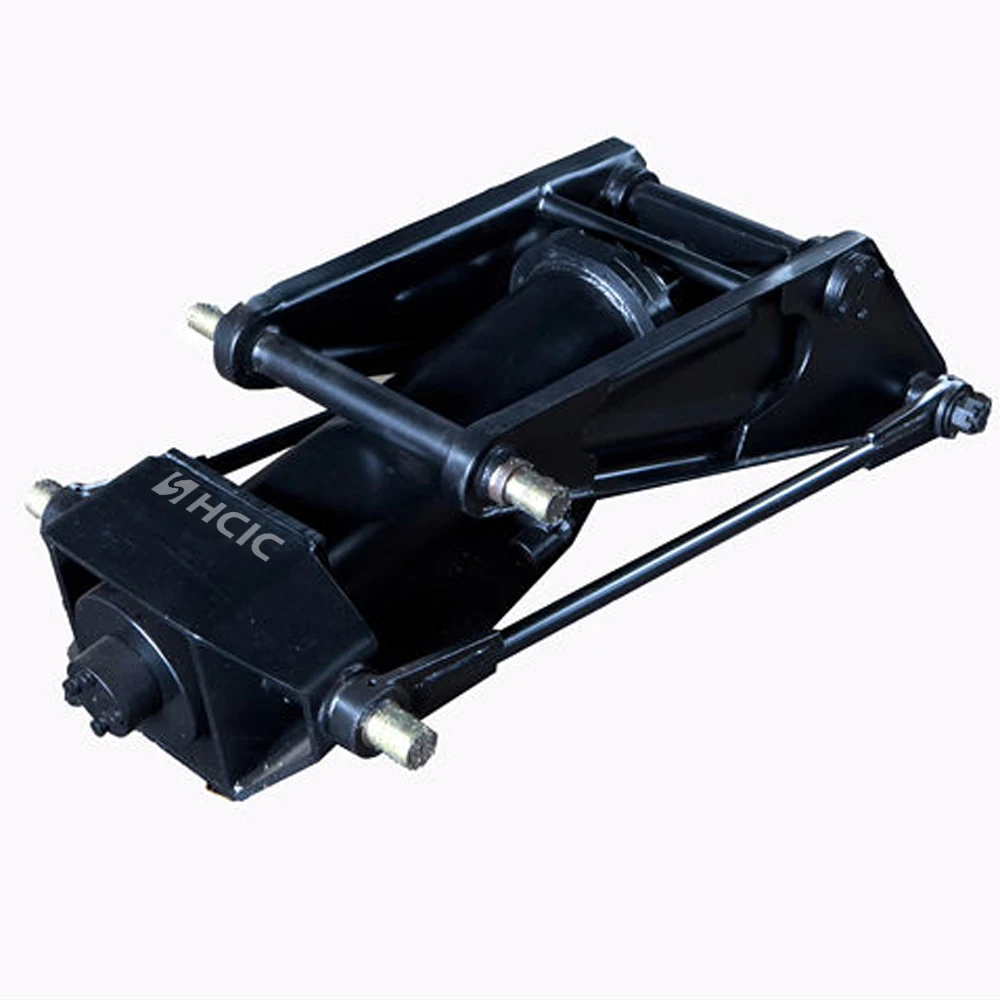

HC-416 to wciągnik nożycowy wymieniony w katalogu HCIC-2026 dotyczącym systemów podnoszenia wywrotek. Łączy w sobie cylinder hydrauliczny z mechanizmem nożycowym, ramą i elementami montażowymi, aby przekształcić ruch cylindra w kontrolowane podnoszenie korpusu wywrotki.
Model ten stanowi praktyczny punkt wyjścia dla producentów przyczep i nabywców części zamiennych, którzy potrzebują kompaktowego hydraulicznego podnośnika przyczepy wywrotki o określonych wymiarach. Ostateczna przydatność nadal zależy od ramy przyczepy, masy nadwozia, położenia zawiasów, wymaganego kąta zrzutu i obwodu hydraulicznego.
| Parametr | Wartość katalogowa |
|---|---|
| Model | HC-416 |
| Typ produktu | Wciągnik nożycowy do przyczepy wywrotkowej |
| Długość ciała | 40,4 cala |
| Nudziarz | 5 cali |
| Udar | 16 cali |
| Pręt | 2 cale |
| Wysokość montażu | 4,97 cala |
| Katalogowy zakres wydajności | 5–11,4 ton |
| Przybliżona waga | 229 funtów |
Powyższe wartości zostały przepisane z tabeli „Wciągnik nożycowy do przyczepy wywrotkowej” znajdującej się w dostarczonym katalogu HCIC-2026, plik PDF, strona 15. Zakres udźwigu stanowi odniesienie katalogowe do przeglądu zastosowań, a nie uniwersalną ocenę ładowności dla każdego projektu przyczepy.
Bezpośredni siłownik hydrauliczny nie zawsze zapewnia najlepszą geometrię podnoszenia ramy przyczepy. Mechanizm nożycowy zmienia zależność pomiędzy ruchem cylindra a ruchem korpusu, pomagając systemowi podnoszenia pracować w określonej przestrzeni montażowej.
Model HC-416 jest przydatny, gdy budowniczy potrzebuje zestawu wciągnika o średnicy 5 cali i skoku 16 cali do przyczepy w katalogowym zakresie zastosowań od 5 do 11,4 ton. Wciągnik powinien być sprawdzany jako część kompletnego systemu podnoszenia, a nie wybierany wyłącznie na podstawie średnicy cylindra.

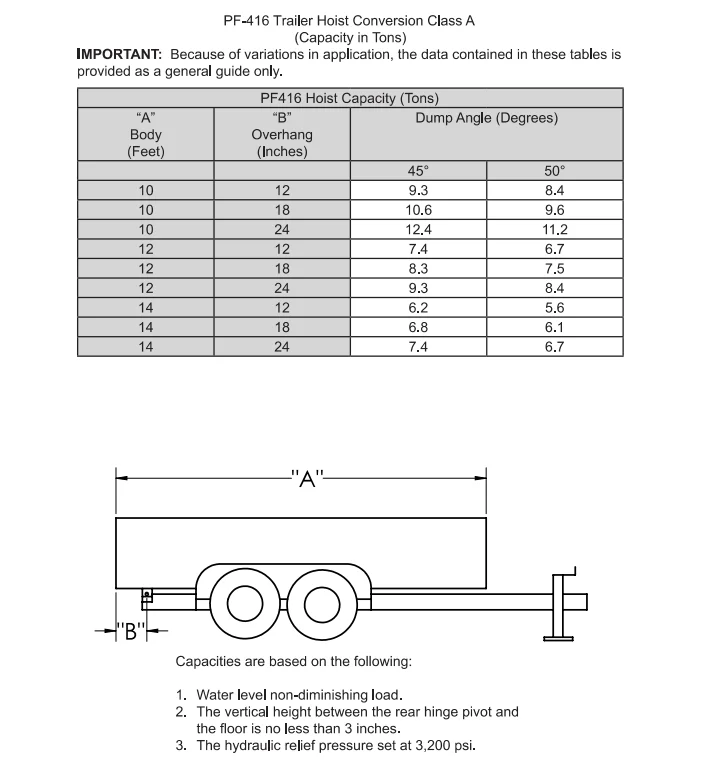

Geometria nożyc, pozycje obrotu i zawiasy nadwozia określają, jaka siła dociera do korpusu wyładowczego w różnych punktach podnośnika. Przyczepa, którą łatwo rozpocząć podnoszenie, może wymagać innej siły i kąta w górnej części cyklu zrzutu. Dlatego rysunki ramy i kontrole ruchu mają znaczenie przed zatwierdzeniem produkcji.
W katalogu podano długość korpusu 40,4 cala i wysokość montażu 4,97 cala dla HC-416. Porównaj te wartości z ramą przyczepy, belkami poprzecznymi i dostępną przestrzenią pod skrzynią wywrotki. Sprawdź także luz podczas przesuwania nadwozia z pozycji zamkniętej do wymaganego kąta zrzutu.
5-calowy otwór, 16-calowy skok i 2-calowy tłoczysko opisują dane głównego cylindra, ale same w sobie nie definiują całkowitego wyniku podnoszenia. Ramiona nożyc, sworznie obrotowe, zawiasy korpusu i wsporniki montażowe wpływają na rzeczywistą ścieżkę siły.
Wciągnik należy zainstalować prostopadle. Ciasne lub źle ustawione czopy mogą powodować opór, którego obwód hydrauliczny nie jest w stanie skompensować. Przed testowaniem należy sprawdzić, czy kołki są osadzone, wsporniki są prawidłowo podparte, a ramiona nożyc mogą poruszać się po zamierzonym łuku.

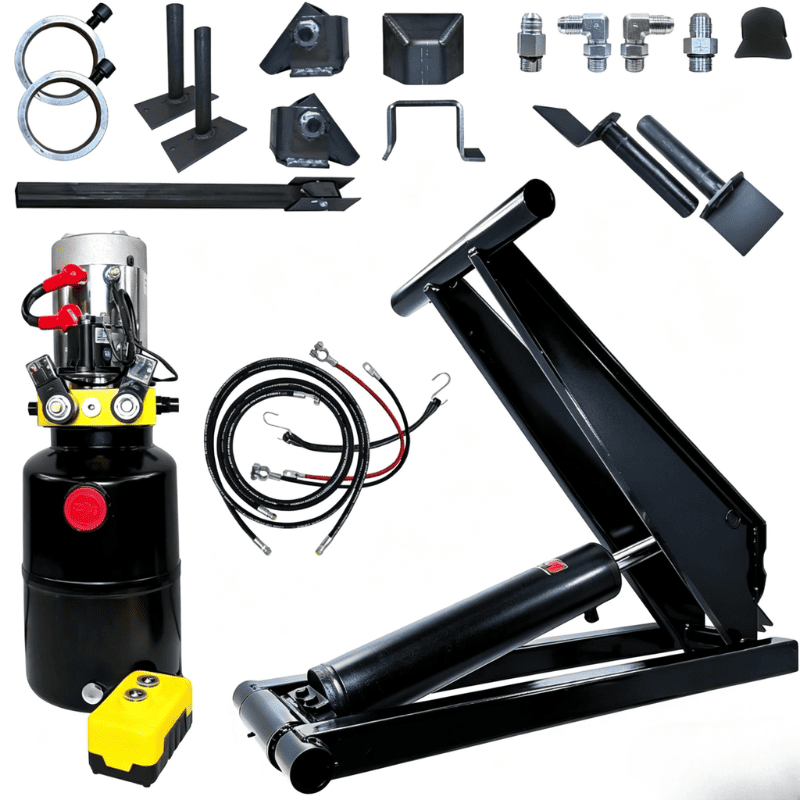

W katalogu opisano zestawy wciągników nożycowych zawierające pompę, zbiornik stalowy, wąż, złączki, zawór kontroli obciążenia, zestaw podpór i kable akumulatorowe. Dokładna konfiguracja zestawu powinna zostać potwierdzona dla projektu. Pompa, zabezpieczenie nadmiarowe, węże i zawór sterujący muszą odpowiadać cylindrowi i wymaganiom eksploatacyjnym przyczepy.
Funkcja kontroli obciążenia jest ważna w systemie wywrotki, ponieważ nadwozie nie może opaść w niekontrolowany sposób w przypadku zmiany ciśnienia lub stanu węży. Projektant sprzętu powinien przed oddaniem do eksploatacji zapoznać się z rzeczywistym rozmieszczeniem zaworów i instrukcjami montażu.
HC-416 można rozważyć w przypadku budowy wywrotek OEM, prac związanych z wymianą floty i modernizacji naczep, jeśli dostępna przestrzeń ramy i wymagania dotyczące podnoszenia odpowiadają danym katalogowym.
Typowe dyskusje na temat projektów obejmują przyczepy wywrotki jednoosiowe lub tandemowe, przyczepy użytkowe, przyczepy rolnicze i przyczepy do lekkich konstrukcji. Właściwy wybór zależy od rzeczywistej masy nadwozia, ładunku, geometrii zawiasów, pożądanego kąta zrzutu i środowiska pracy.
Nie należy stosować zakresu 5–11,4 ton jako odrębnego zatwierdzenia. Ładowność, konstrukcja nadwozia i rozkład obciążenia mogą zmieniać siły w układzie podnoszącym. Przed wymianą innego wciągnika na HC-416 należy przeprowadzić przegląd techniczny.
Aby uzyskać wycenę wciągnika nożycowego HC-416 lub recenzję zamiennika, wyślij:
Szczegóły te pozwalają na przegląd wciągnika, cylindra i zespołu hydraulicznego jako jednego systemu.
Model HC-416 zapewnia konstruktorom wywrotek zdefiniowany model podnośnika nożycowego do oceny: długość nadwozia 40,4 cala, średnica średnicy 5 cali, skok 16 cali, wysokość montażowa 4,97 cala i katalogowy zakres udźwigu 5–11,4 ton.
Przed złożeniem zamówienia wyślij układ przyczepy, wymagania dotyczące podnoszenia i dane hydrauliczne do firmy HCIC w celu sprawdzenia konkretnego projektu
