Spawany cylinder hydrauliczny z podwójnym łącznikiem pracuje przy ciśnieniu 3000PSI. Kute widełki, solidne spawy pasują do ciągników i przyczep wywrotek. Rozmiar niestandardowy, logo OEM, fabryka ISO9001, 12-miesięczna pełna gwarancja serwisowa.
Bore Size:
30–200 mm (1,2–8 cali)Rod Diameter:
20mm-120mmStroke Length:
50 mm-3000 mmRated Working Pressure:
21MPa (3000PSI)Spawany cylinder hydrauliczny z podwójnym łącznikiem odnosi się do całkowicie spawanego siłownika hydraulicznego wyposażonego w zintegrowany kuty podwójny łącznik na dnie cylindra i na końcu tłoczyska. Należy do serii cylindrów spawanych o dużej wytrzymałości i przyjmuje głównie konstrukcję obwodu olejowego dwustronnego działania.
W odróżnieniu od tradycyjnego siłownika hydraulicznego z drążkiem kierowniczym, spawany cylinder z podwójnym łącznikiem krzyżowym ma zwartą ogólną konstrukcję, większą odporność na obciążenia boczne i dłuższą żywotność w błotnistym i obciążonym środowisku pracy na zewnątrz
Warsztaty rolnicze, fabryki OEM przyczep i drobni producenci maszyn budowlanych często spotykają się z wadliwymi spawanymi siłownikami hydraulicznymi z cienkimi szwami spawalniczymi i cienkimi ściankami lufy. Z tych tanich cylindrów łatwo wycieka olej, wyginają się zaczepy lub pękają podczas długotrwałych prac podnoszących.
Od 28 lat produkujemy spawane cylindry hydrauliczne z podwójnym łącznikiem, nasi inżynierowie na miejscu co miesiąc zajmują się setkami przypadków awarii cylindrów od odbiorców z całego świata. Optymalizujemy konstrukcję złącza widełkowego, pogrubiamy ściankę lufy i ulepszamy zespół uszczelniający, aby uniknąć wszystkich typowych problemów z awariami ciężkich maszyn pracujących na zewnątrz. Do testów klienta obsługiwane jest małe zamówienie próbne bez MOQ.
Wszystkie podstawowe etapy przetwarzania naszego spawanego cylindra hydraulicznego z podwójnym łącznikiem są zakończone w naszym własnym warsztacie hydraulicznym 12000㎡, bez outsourcingu kluczowych komponentów. Każda jednostka została zaprojektowana w celu poprawy odporności na obciążenie i wydajności uszczelnienia.
2.1.1 Szlifowana, gruba lufa bez szwu
Stosujemy walcowaną na gorąco rurę stalową bez szwu z wewnętrznym precyzyjnym honowaniem, grubość ścianki lufy jest grubsza niż w przypadku zwykłych modeli rynkowych. Gruby bęben może zmniejszyć deformację cylindra pod ciągłym wysokim ciśnieniem, a wewnętrzne honowanie eliminuje zadrapania, które powodują wewnętrzny wyciek oleju.

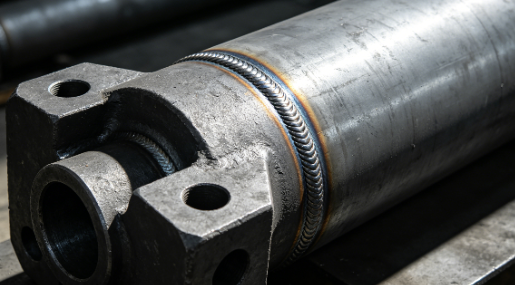

Podwójne występy są wykonane z jednoczęściowej kutej stali zamiast spawania cienkich blach. Pozycja połączenia między łącznikiem a beczką wykorzystuje spawanie łukiem krytym o pełnej penetracji 8-12 mm, szew spawalniczy jest gruby i jednolity, skutecznie zapobiega pękaniu występów pod dużą siłą boczną ciągnika i łuparki.
Powierzchnia tłoczyska jest precyzyjnie szlifowana, a następnie pokryta warstwą twardego chromu o grubości 28-32 μm. Gruba powłoka chromowa zapewnia stabilną odporność na rdzę i zużycie, powłoka nie odkleja się nawet po rocznej ciągłej pracy w błotnistym gospodarstwie.
W standardowym montażu zastosowano uszczelki z gumy NBR odpowiadające konwencjonalnemu olejowi hydraulicznemu w normalnej temperaturze. Uszczelki z kauczuku fluorowego FKM stanowią opcjonalne ulepszenie dla urządzeń wysokotemperaturowych pracujących w temperaturach od -20 ℃ do 180 ℃ i całkowicie blokują wewnętrzne i zewnętrzne wycieki oleju.
Każdy gotowy, spawany cylinder hydrauliczny z podwójnym łącznikiem musi przejść 1,5-krotną próbę utrzymania ciśnienia przy przeciążeniu przez 30 minut i pełną kontrolę szczelności przed wysyłką. Rejestrujemy dane testowe dla każdej butli i możemy dostarczyć pełny raport z testu ciśnieniowego dla klientów zamawiających masowo.
Nasz siłownik hydrauliczny ze spawanym uzębieniem jest szeroko stosowany we wszystkich rodzajach mobilnego sprzętu rolniczego, a konstrukcja z podwójnym mocowaniem zapewnia szybki montaż wału sworzniowego bez dodatkowych akcesoriów.

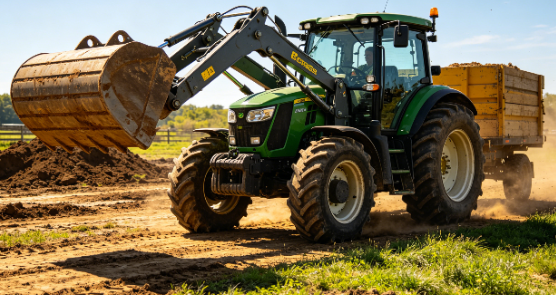

Główny sprzęt pasujący: ramię podnoszące ciągnika, siłownik hydrauliczny łuparki, prasa do siana, mały kombajn, przyczepa podnosząca gospodarstwo rolne.
Kompaktowy, spawany cylinder z podwójnym uchem pasuje do małych maszyn budowlanych o ograniczonej przestrzeni montażowej, zapewnia stabilną pracę w warunkach pyłu i wibracji na placu budowy.
Główne wyposażenie pasujące: siłownik pomocniczy minikoparki, siłownik przechylania ładowarki, mały walec drogowy, betoniarka podnosząca.
Spawany siłownik o dużej nośności jest główną częścią zamienną dla pojazdów do podnoszenia logistyki i sprzętu do załadunku magazynów.

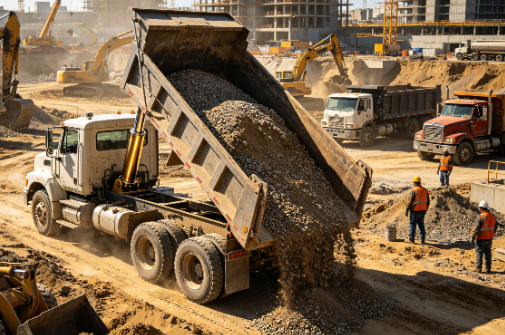

Główne pasujące wyposażenie: siłownik hydrauliczny przyczepy wywrotki, siłownik podnośnikowy lawety, spawany siłownik hydrauliczny rampy przeładunkowej, siłownik podnośnika nożycowego.
Cylinder spawany z podwójnym łącznikiem o niestandardowym rozmiarze można dostosować do rysunków urządzeń przemysłowych, odpowiednich do przetwarzania odpadów, podnoszenia materiałów i wymiany konserwacji sprzętu.
Główny sprzęt pasujący: kompaktor odpadów, maszyna do podnoszenia materiału, mała prasa hydrauliczna, siłownik hydrauliczny zastępczy do naprawy na rynku wtórnym.
| Przedmiot kontroli | Standardowy parametr |
|---|---|
| Rozmiar otworu | 30–200 mm (1,2–8 cali) |
| Średnica pręta | 20mm-120mm |
| Długość skoku | 50 mm-3000 mm |
| Znamionowe ciśnienie robocze | 21MPa (3000PSI) |
| Standardowy typ akcji | Podwójne działanie |
| Standardowy materiał uszczelnienia | Guma NBR |
| Obróbka powierzchniowa | Matowa czarna farba antykorozyjna |
| Niestandardowe zapotrzebowanie | Opcjonalny plan aktualizacji |
|---|---|
| Specjalny otwór | Mini 25 mm / Oversize 250 mm dostosowany otwór |
| Specjalny udar | Siłownik spawany o nieograniczonym długim skoku |
| Zapotrzebowanie na wysokie ciśnienie | Wersja wysokociśnieniowa 25 MPa / 35 MPa |
| Potrzeba pojedynczego działania | Cylinder spawany z podwójnym łącznikiem jednostronnego działania |
| Praca w wysokiej temperaturze | Zespół uszczelniający z gumy fluorowej FKM |
| Przybrzeżna ochrona antykorozyjna | Ocynkowana powłoka powierzchniowa |
| Personalizacja Clevisa | Niestandardowa średnica otworu widełkowego, przedłużona końcówka widełkowa |
Cała nasza linia produkcyjna cylindrów hydraulicznych przechodzi certyfikację systemu zarządzania jakością ISO9001, wszystkie spawane produkty hydrauliczne o dużej wytrzymałości spełniają normę bezpieczeństwa przemysłowego CE. Możemy dostarczyć kopię dokumentów certyfikacyjnych do celów odprawy celnej klienta i audytu fabryki.
Utworzyliśmy niezależny warsztat kontroli surowców, stację kontroli przetwarzania półproduktów i pomieszczenie do prób ciśnieniowych gotowych produktów. Wszystkie surowe rury stalowe, kute widełki i części uszczelniające zostaną sprawdzone przed produkcją, wadliwe surowce zostaną bezpośrednio odrzucone, aby uniknąć awarii gotowego produktu.
Każdy spawany cylinder hydrauliczny z podwójnym łącznikiem zostanie najpierw pokryty olejem antykorozyjnym, owinięty folią z tworzywa sztucznego, aby uniknąć korozji wody morskiej podczas transportu morskiego. Następnie włóż do solidnej drewnianej skrzynki eksportowej ze stałą wyściółką z pianki, aby zapobiec kolizjom i deformacjom w logistyce dalekobieżnej.
P1: Czy mogę dostosować niestandardowy podwójny cylinder spawany z otworem i skokiem?
A1: Tak, nasz zespół techniczny może zaprojektować ekskluzywny rozmiar cylindra zgodnie z rysunkiem wyposażenia w ciągu 24 godzin.
P2: Jakie jest maksymalne ciśnienie robocze standardowego spawanego siłownika?
A2: Standardowe ciśnienie znamionowe wynosi 3000PSI (21MPa), dostępny jest model o ulepszonym ciśnieniu 35MPa do sprzętu górniczego o dużym obciążeniu.
P3: Jak długi jest okres gwarancji na spawany siłownik hydrauliczny z podwójnym łącznikiem?
A3: Zapewniamy 12-miesięczną gwarancję w normalnych, prawidłowych warunkach pracy, uszkodzenia spowodowane niewłaściwą obsługą nie są objęte gwarancją.
