I. Niebezpieczeństwo: gdy cylinder „3000 psi” ulegnie awarii przy ciśnieniu 1200 psi
Częstym i kosztownym błędem w projektowaniu układu hydraulicznego jest obliczanie siły pchania cylindra wyłącznie na podstawie ciśnienia hydraulicznego i powierzchni tłoka:
F = P × Apiston
Zgodnie z tym prostym wzorem 4-calowy cylinder o średnicy 3000 psi będzie pchał z siłą ciągu około 37 700 funtów (167,7 kN). Jeśli skok cylindra wynosi tylko 12 cali, drążek z łatwością wytrzyma takie obciążenie.
Jednakże rozciągnięcie tego samego cylindra do skoku 60 lub 80 cali i zastosowanie tego samego ciągu ściskającego wynoszącego 37 700 funtów często powoduje pęknięcie lub trwałe wygięcie tłoczyska niczym wykałaczka – często, gdy ciśnienie w układzie osiąga zaledwie 1000 do 1500 psi.
Ten katastrofalny tryb zniszczenia nie jest zaburzeniem plastyczności materiału przy rozciąganiu; jest to wyboczenie słupa sprężystego. W zastosowaniach o długim skoku stabilność konstrukcyjna smukłego tłoczyska całkowicie przewyższa ciśnienie znamionowe lufy.
Kiedy Acylinder hydraulicznyrozciąga się pod obciążeniem ściskającym, zespół zachowuje się jak długi, smukły słup konstrukcyjny. Maksymalne teoretyczne obciążenie ściskające, jakie smukły słup może wytrzymać przed wystąpieniem niestabilności bocznej, określa wzór na wyboczenie krytyczne Eulera:
Fcr = π² E I / Le² = π² E I / (K · L)²
Gdzie:
- Fcr = krytyczne obciążenie wyboczające Eulera (N lub lbf)
- E = moduł sprężystości materiału pręta (dla typowej stali węglowej/stopowej, E ≈ 200 do 210 GPa lub 29 × 10⁶ psi)
- I = powierzchniowy moment bezwładności przekroju poprzecznego pręta okrągłego (m⁴ lub in⁴)
- L = Całkowita rozszerzona odległość montażowa pomiędzy punktami montażowymi (m lub cale)
- K = Efektywny współczynnik długości kolumny w oparciu o warunki montażu cylindra
- Le = K · L = Efektywna długość wyboczeniowa
III. Obliczanie momentu bezwładności dla prętów pełnych:
Dla pełnego tłoczyska okrągłego o średnicy dr:
I = π dr⁴ / 64
Zauważ, że moment bezwładności zależy od czwartej potęgi średnicy pręta (dr⁴). Oznacza to, że niewielki wzrost średnicy pręta powoduje ogromny wzrost odporności na wyboczenie:
- Zwiększenie średnicy pręta z 2,0 cala do 2,5 cala (wzrost średnicy o 25%) zwiększa odporność na wyboczenie o 144% (2,44 ×).
IV. Obliczanie bezpiecznego obciążenia roboczego i zalecanych współczynników bezpieczeństwa
Nigdy nie obsługujcylinder hydraulicznyblisko krytycznej granicy wyboczenia Fcr. W rzeczywistych warunkach pracycylindry hydraulicznedoświadczaj małych mimośrodów, niewielkich luzów, skoków przyspieszenia i nieuniknionych obciążeń bocznych.
Dopuszczalny ciąg obliczeniowy Fallow musi uwzględniać rygorystyczny współczynnik bezpieczeństwa Sf:
Ugór = Fcr / Sf
Zalecane wytyczne dotyczące współczynnika bezpieczeństwa:
- Stacjonarne maszyny przemysłowe (czyste, prowadzone): Minimum Sf ≥ 2,5 do 3,0
- Ogólne maszyny mobilne (przyczepy wywrotki, ładowarki, zużyty sprzęt): Minimum Sf ≥ 3,0 do 3,5
- Podnoszenie wysokiego ryzyka/personelu (podesty ruchome, wózki wysięgnikowe, dźwigi samojezdne): Minimum Sf ≥ 3,5 do 4,5
V. Współczynnik smukłości i przejście do wzoru Johnsona
Wzór Eulera zakłada zginanie czysto sprężyste i obowiązuje tylko dla smukłych słupów, w których współczynnik smukłości λ przekracza próg przejścia kolumny λc.
λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr
Gdzie rg = √I/A = dr / 4 to promień bezwładności.
Dla typowej stali chromowej 1045 lub 4140 próg przejścia λc ≈ 85 do 105:
- Jeżeli λ > λc (długie, smukłe pręty): skorzystaj ze wzoru Eulera (zniszczenie na skutek niestabilności sprężystej).
- Jeśli λ ≤ λc (pręty krótkie do średnich): zastosować wzór paraboliczny Johnsona lub standardową granicę plastyczności (zniszczenie na skutek plastyczności na ściskanie lub wyboczenia niesprężystego).
VI. 4 typowe niedociągnięcia inżynieryjne OEM, które powodują wygięcie prętów
-

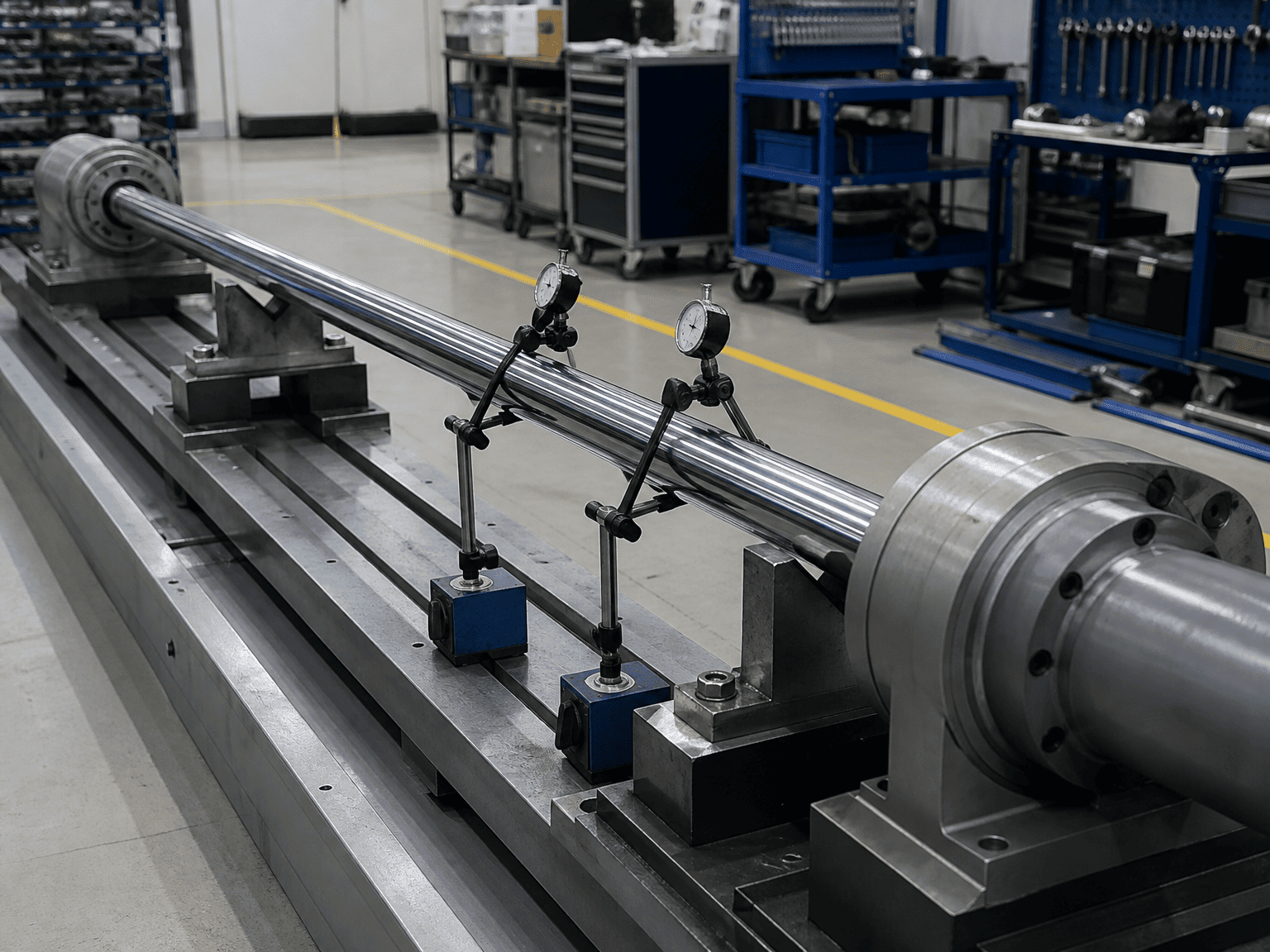

Obliczanie wyboczenia przy długości wsuniętej zamiast całkowicie rozciągniętej:Najbardziej wrażliwy moment występuje, gdy pręt ma 100% skoku, gdzie L jest maksymalne.
-
Ignorowanie zwisu poziomego pod ciężarem własnym:W przypadku długich poziomych cylindrów (skok > 2 metrów) ciężki chromowany pręt ugina się lekko pod wpływem grawitacji, tworząc wbudowane obciążenie mimośrodowe, które przyspiesza wyboczenie.
-
Zakładając, że mocowania sworzni pozostają bez tarcia:Z biegiem czasu zardzewiałe lub niezasmarowane sworznie obrotowe zacierają się, przekształcając mocowanie obrotowe w częściowo zablokowane połączenie obciążone momentem obrotowym, które wywołuje momenty zginające.
-
Zaniedbanie obwodów regeneracyjnych:Obwody różnicowe/regeneracyjne poddają zarówno pokrywę, jak i boki tłoczyska pełnemu ciśnieniu pompy, utrzymując pełną siłę pchania kolumny, jednocześnie zmniejszając margines konstrukcyjny.
VII. Co wysłać przy doborze cylindrów o długim skoku z HCIC
Aby uzyskać pełną weryfikację wyboczenia i przegląd kolumn FEA od inżynierów HCIC, należy dostarczyć:
- Średnica cylindra roboczego, skok i maksymalne hydrauliczne ciśnienie nadmiarowe
- Geometria mocowania maszyny i rysunek wspornika obrotowego (w celu potwierdzenia współczynnika K)
- Orientacja montażu (pozioma, pionowa, pchająca w górę/w dół lub po łuku)
- Zewnętrzne ograniczenia prowadzące (swobodny ładunek nieprowadzony vs precyzyjne liniowe szyny ślizgowe)
- Cykl pracy, prędkości cykli roboczych i warunki środowiskowe
VIII. Współpracuj z HCIC w zakresie inżynierii ciężkiej i cylindrów niestandardowych
HCIC zapewnia certyfikowaną inżynierię hydrauliczną, modelowanie 3D CAD i produkcję niestandardowych cylindrów do ciężkiego sprzętu mobilnego i przemysłowego na całym świecie.
