Kawitacja i napowietrzanie cylindrów hydraulicznych: kryminalistyka warsztatowa dotycząca podciśnienia i wżerów tłokowych

I. Objaw: Kiedy jest gładkiCylinder hydraulicznyStaje się gąbczasty i krzyczy

Niewiele rzeczy frustruje ekipę zajmującą się konserwacją ciężkiego sprzętu bardziej niż wysięgnik lub cylinder zrzutowy, który nagle zaczyna drgać, porusza się z nieregularnym, gąbczastym opóźnieniem i wydaje głośny, grzechoczący dźwięk, przypominający garść kulek przesypujących się przez stalowe rurki.

Kiedy mechanicy rozbierają cylinder, spodziewają się znaleźć brudny olej lub podartą uszczelkę. Zamiast tego odkrywają solidną stalową powierzchnię denka tłoka i wewnętrzne krawędzie otworów olejowych usiane szorstkimi, oszronionymi kraterami, które wyglądają, jakby zostały wysadzone miniaturowym śrutem.

Nie jest to zużycie cząstek ściernych. Jest to kawitacja i napowietrzanie cylindra hydraulicznego — dwa blisko powiązane, ale zasadniczo różne zjawiska płynów, które niszczą precyzyjne powierzchnie metalowe, gotują uszczelki elastomerowe i zagrażają bezpieczeństwu maszyny.

II. Kawitacja a napowietrzanie: zrozumienie prawdziwej różnicy

W raportach z serwisu terenowego technicy często wliczają kawitację i napowietrzanie do ogólnej etykiety „powietrze w przewodach”. Zrozumienie, jak to się dzieje, jest niezbędne do ustalenia prawdziwej przyczyny:

2.1 Kawitacja parowa (wrzenie pod podciśnieniem)

Kawitacja ma miejsce, gdy zapotrzebowanie na ropę naftową następuje po jednej stroniecylinder hydraulicznytłok przekracza prędkość, z jaką olej może fizycznie dostawać się do wnętrza.

• Kiedy lokalne ciśnienie spada poniżej ciśnienia pary oleju hydraulicznego, ciecz dosłownie wrze w temperaturze otoczenia, tworząc miliony maleńkich mikroskopijnych pęcherzyków pary.
• Gdy te puste przestrzenie parowe przedostają się ze strefy niskiego ciśnienia do oleju pod wysokim ciśnieniem, w ciągu nanosekund ulegają implozji.
• Każda mikroimplozja generuje skoncentrowane mikrostrumienie płynu poruszające się z prędkością naddźwiękową, uderzające w otaczające metalowe powierzchnie z miejscowymi siłami uderzenia przekraczającymi dziesiątki tysięcy funtów na cal kwadratowy. Ten fizyczny efekt młota powoduje zmęczenie metalu, aż do oderwania się mikropłatków od powierzchni.

 2.2 Napowietrzanie (mechaniczne pobieranie powietrza)

Napowietrzanie to zanieczyszczenie oleju hydraulicznego wolnym powietrzem atmosferycznym zasysanym do obiegu ze środowiska zewnętrznego.

• Powietrze przedostaje się przez nieszczelne opaski węża ssącego, uszkodzone uszczelnienia wału pompy głównej, luźne łączniki rurowe, niski poziom płynu w zbiorniku lub turbulentne przewody powrotne zbiornika wyrzucane ponad powierzchnię płynu.
• W przeciwieństwie do pęcherzyków pary, wolne powietrze nie zapada się natychmiast; tworzy mleczną, pienistą emulsję, która zamienia stosunkowo nieściśliwy płyn hydrauliczny w miękką, sprężystą sprężynę pneumatyczną.

III. 4 znaki ostrzegawcze, które należy zauważyć w terenie

IV. Miejsce uszkodzenia wewnątrz cylindra

Kiedy systemy zasilania cieczą cierpią na chroniczną kawitację i aerację, uszkodzenia fizyczne koncentrują się w określonych strefach dużych prędkości:

4.1 Powierzchnie korony tłoka:Na płaskiej, okrągłej powierzchni tłoka znajdują się skupiska głębokich, oszronionych mikrowgłębień, w których zapadające się puste przestrzenie oparów wielokrotnie uderzały w metal nieszlachetny.

4.2 Wewnętrzne otwory otworu olejowego:Ostre przejścia pod kątem prostym, w których olej hydrauliczny dostaje się do cylindra, ulegają poważnej erozji krawędzi i zaokrągleniom.

4.3 Uszczelki tłoczyska i pierścienie ślizgowe:Porwane pęcherzyki powietrza ulegają szybkiej kompresji adiabatycznej, tworząc lokalne skoki ciepła, które przypalają się, powodują glazurę i zamieniają elastyczne poliuretanowe wargi uszczelniające w kruche płatki przypominające węgiel drzewny.

4.4 Szlifowane ściany cylindra cylindra:W pobliżu krańców skoku mikrostrumienie usuwają ochronny film oleju smarującego, umożliwiając bezpośrednie ścieranie metalu o metal pomiędzy opaskami prowadzącymi tłoka a polerowanym otworem rury.

V. 4 najważniejsze wyzwalacze operacyjne w sprzęcie mobilnym i przemysłowym

5.1 Obciążenia grawitacyjne (cylinder uciekający)

Kiedy wysięgnik ciężkiej koparki, nadwozie wywrotki lub maszt wózka widłowego gwałtownie opada pod własnym ciężarem, grawitacja ściąga tłoczysko w dół szybciej, niż pompa hydrauliczna jest w stanie dostarczyć olej na stronę korka. Cylinder zamienia się w gigantyczną strzykawkę, wytwarzającą intensywną wewnętrzną próżnię, która wrze napływający strumień oleju.

5.2 Startupy w zimne zimowe poranki

Gęsty, zimny olej hydrauliczny o dużej lepkości ma trudności z przepływem przez wąskie filtry ssące i długie węże zasilające. Kiedy operator natychmiast po uruchomieniu zwiększa obroty silnika na pełne otwarcie przepustnicy, pompa przestaje pracować, wytwarzając duże podciśnienie i wysyłając strumień płynu kawitacyjnego bezpośrednio do siłowników.

5.3 Zatkane korki odpowietrzające zbiornika

W miarę wysuwania się cylindrów o długim skoku poziom płynu w zbiorniku hydraulicznym znacznie spada. Jeśli korek odpowietrzający zbiornika jest pokryty błotem, kurzem lub lodem, powietrze atmosferyczne nie może przedostać się w celu wyrównania objętości. Wewnątrz zbiornika wytwarza się częściowe podciśnienie, które zatyka przewód ssawny pompy.

5.4 Źle umieszczone przegrody zbiornika i przewody powrotne

Jeśli olej powrotny zanurzy się w zbiorniku powyżej poziomu cieczy niczym wodospad, wtłoczy powietrze do oleju. Bez odpowiednich przegród zbiornika, umożliwiających wydostanie się pęcherzyków powietrza na powierzchnię i ujście ich, pompa natychmiast zasysa tę pienistą mieszaninę z powrotem do cylindrów.

VI. Rozwiązania na poziomie obwodu eliminujące kawitację i napowietrzanie

Naprawienie kawitacji cylindra wymaga zajęcia się dynamiką obwodu, która umożliwia powstawanie podciśnienia:

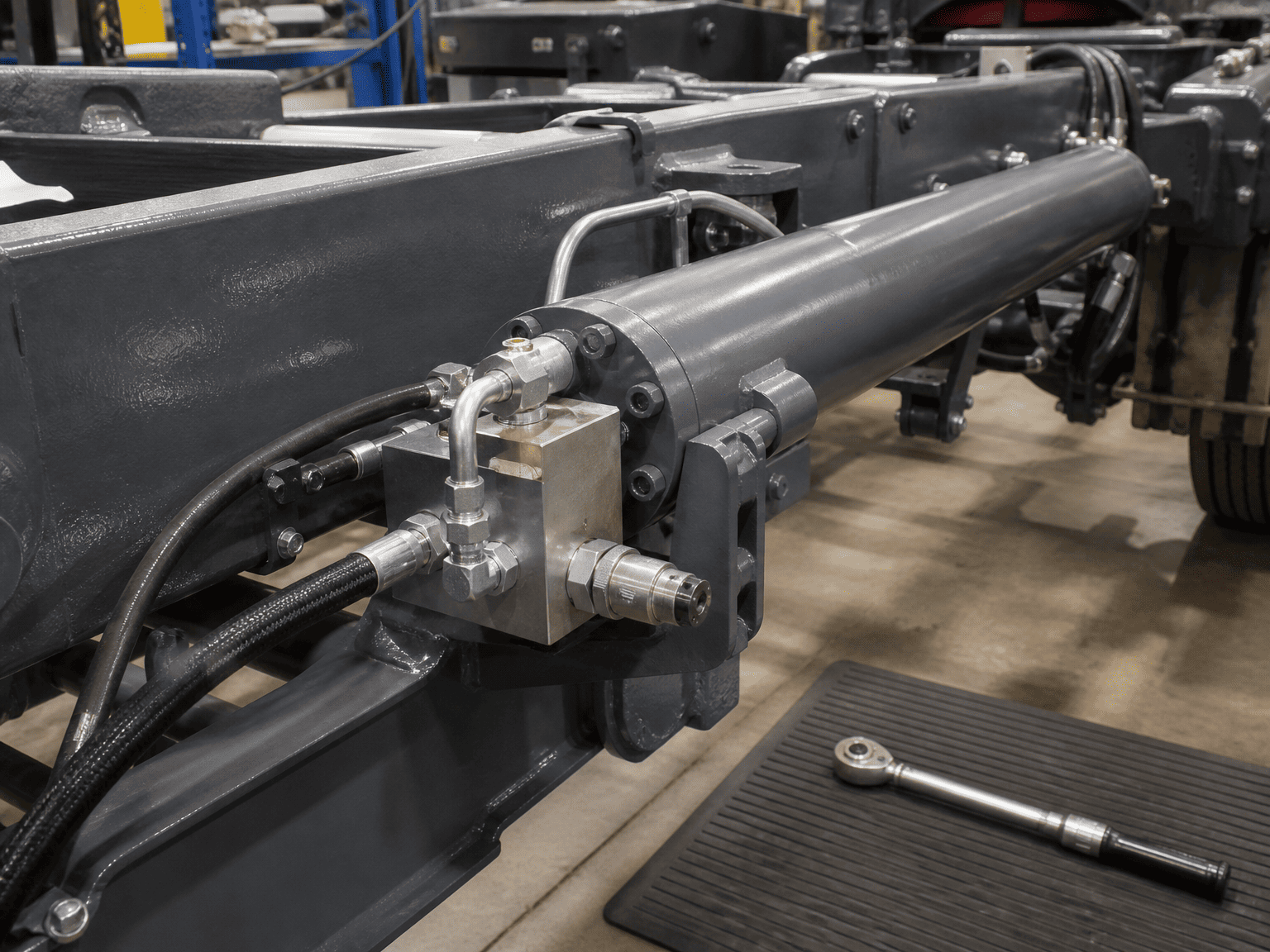

• Zainstaluj antykawitacyjne zawory zwrotne uzupełniania wody: W obwodach z szybko zmieniającymi się lub przekroczonymi obciążeniami, umieść specjalny antykawitacyjny zawór zwrotny pomiędzy przyłączem roboczym cylindra a przewodem zbiornika. Jeśli przedłużenie cylindra wymaga większej ilości oleju, niż dostarcza pompa, zawór zwrotny otwiera się swobodnie, umożliwiając uzupełnienie oleju w zbiorniku podciśnieniem.
• Zawory z przeciwwagą (powyżej środka) o odpowiednim rozmiarze: Zawory z przeciwwagą wytwarzają kontrolowane przeciwciśnienie po stronie powrotnej cylindra, zapobiegając ucieczce grawitacji wraz z ładunkiem i zapewniając utrzymanie nadciśnienia przez cały pełny skok.
• Zachowaj minimalny rozmiar przewodu ssącego: Upewnij się, że przewody ssące pompy są zbyt duże, krótkie, proste i przystosowane do ciągłej pracy podciśnieniowej bez zapadania się wewnętrznie.
• Zapewnij odpowiedni czas odpowietrzania zbiornika: Zbiornik oleju dobrać tak, aby płyn pozostawał w nienaruszonym stanie przez kilka minut pomiędzy cyklami, umożliwiając naturalne wypłynięcie rozpuszczonych mikropęcherzyków.

VII. Lista kontrolna diagnostyki terenowej dla ekip konserwacyjnych

Przed wymianą hałaśliwego lub uszkodzonego cylindra:

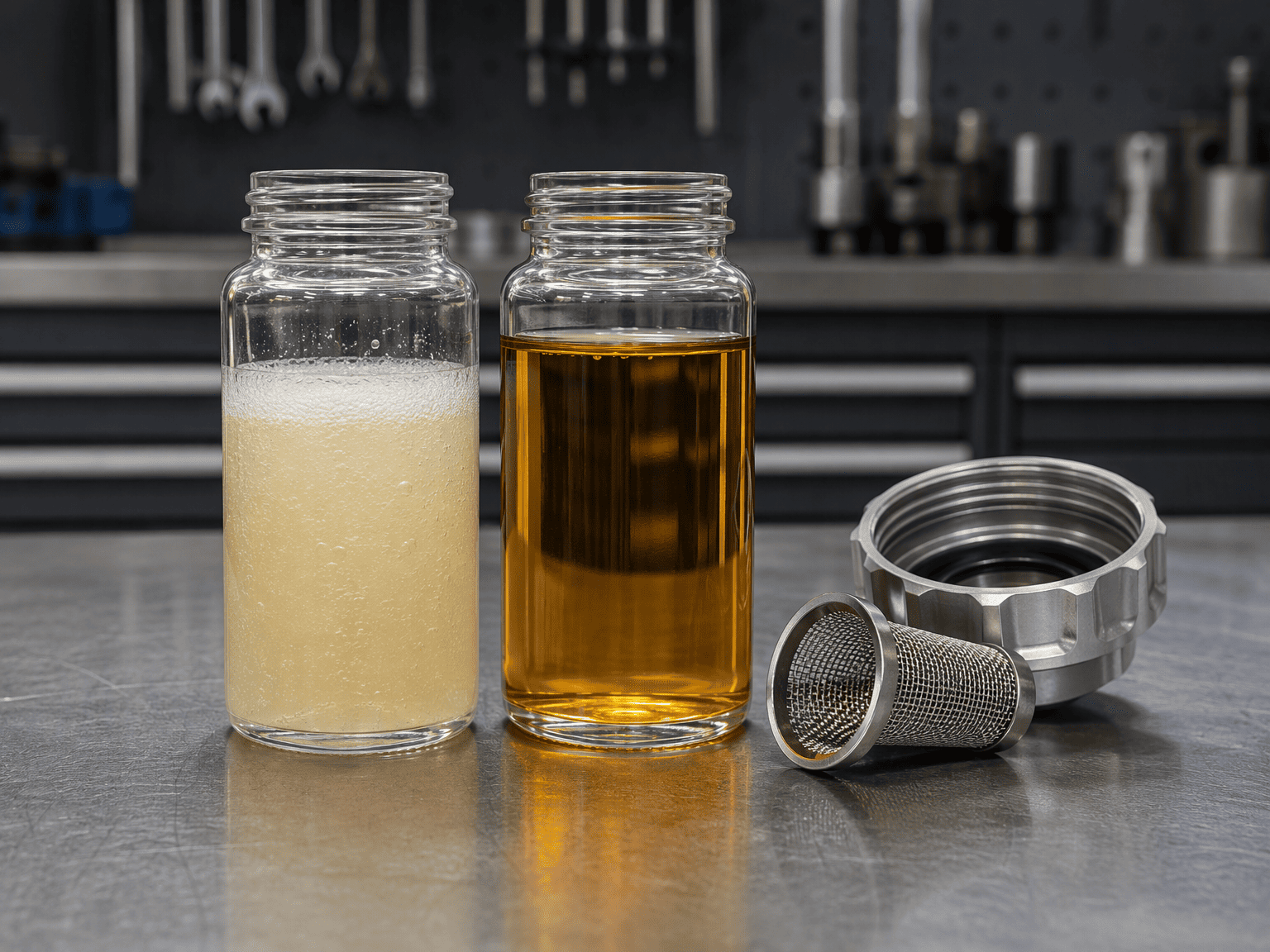

• Sprawdź wziernik oleju: Czy płyn jest mleczny, mętny lub pokryty stabilną pianą?
• Sprawdź korki odpowietrzające zbiornik pod kątem zatkania kurzem lub zamarzniętą wilgocią.
• Sprawdź zaciski i złączki węża ssącego pompy pod kątem luźnych połączeń, które mogłyby zasysać powietrze pod próżnią.
• Sprawdź, czy przewody powrotne wypływają znacznie poniżej minimalnego poziomu oleju w zbiorniku.
• Przetestuj ustawienia pilota zaworu przeciwwagi, aby upewnić się, że cylinder nie może opadać szybciej niż wydajność pompy.
• Skontrolować powierzchnię tłoka cylindra i gardzieli otworu za pomocą boroskopu pod kątem charakterystycznych oszronionych wżerów kawitacyjnych.

VIII. Zastrzeżenie dotyczące granic technicznych i diagnostyki

W tym przewodniku opisano standardowe mechaniczne wskaźniki diagnostyczne i najlepsze praktyki dotyczące obwodów hydraulicznych. Złożone maszyny wieloosiowe, obwody o zmiennym przemieszczeniu wykrywające obciążenie i napędy hydrostatyczne w zamkniętej pętli wymagają rejestrowania ciśnienia przejściowego specyficznego dla obwodu i analizy płynów w celu wyizolowania głównych przyczyn.*
