Wyszukiwanie dryfu siłownika hydraulicznego i zaworu przeciwwagi: kryminalistyka diagnostyczna dla wysięgników ciężkiego sprzętu

● 2026-10-16 ● - ● Zostaw mi wiadomość

I. 4 Podstawowe przyczyny niezamierzonego dryfu belki

Gdy załadowany wysięgnik lub łyżkacylinder hydraulicznyspada bez udziału operatora, awaria wynika z jednego z czterech różnych mechanizmów hydraulicznych:

Mechanizm awarii Fizyczna przyczyna źródłowa Objaw dźwiękowy/wizualny
Obejście uszczelki tłoka (wyciek wewnętrzny) Wytłaczana miseczka w kształcie litery U lub nacięte pierścienie ślizgowe wyciekają olej od końca kołpaka do końca drążka Gorący punkt cylindra; dryf zatrzymuje się, gdy pręt jest podparty mechanicznie
Zawór przeciwwagi Gniazdo płaczące Zanieczyszczenie pod gniazdem grzybka, zarysowana końcówka wkładu lub zużyta sprężyna Olej wycieka za portem zaworu; stały dryf niezależnie od stanu uszczelnienia
Zawór kierunkowy Wyciek szpuli Nadmierne zużycie luzu szpuli w systemach z otwartym środkiem Występuje tylko wtedy, gdy w obwodzie belki nie jest zainstalowany żaden zawór odcinający
Skurcz oleju termalnego Gorący olej (65°C) schładzany do temperatury otoczenia (15°C) zmniejsza objętość płynu o 3% do 4% Początkowy spadek o 10-20 mm w ciągu pierwszej godziny, następnie całkowicie stabilizuje się przy zerowej utracie ciśnienia


II. 15-minutowy test izolacji pola: cylinder kontra zawór

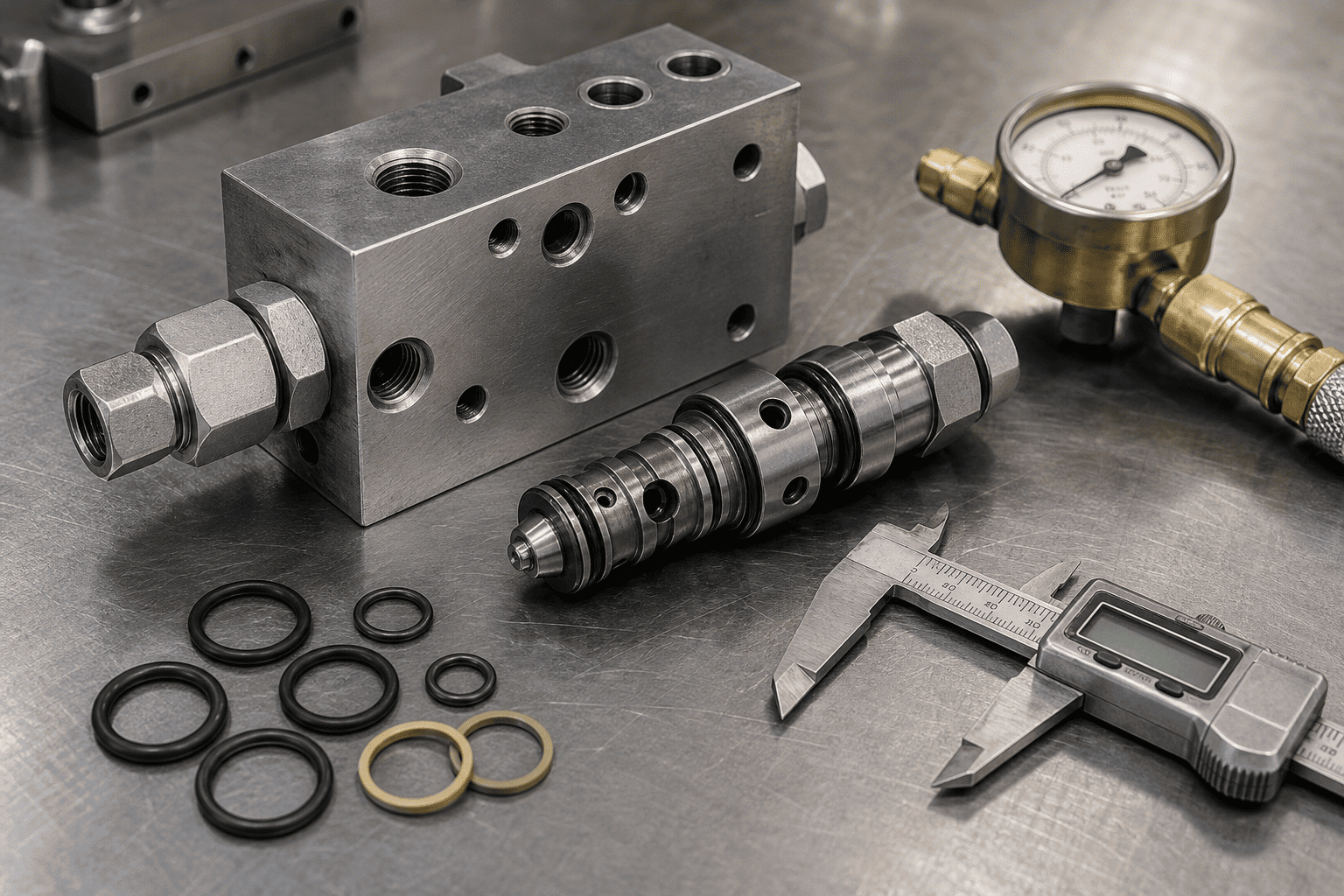

hydraulic cylinders

Nigdy nie usuwajciężki cylinder wysięgnikaz maszyny przed zakończeniem ostatecznego testu izolacji:

1. Podnieś wysięgnik do 45 stopni przy obciążeniu znamionowym: Doprowadź olej hydrauliczny do normalnej temperatury roboczej (około 50°C do 55°C).

2. Zablokuj i podeprzyj wysięgnik mechanicznie: Zamontuj podporę wysięgnika zatwierdzoną przez inżynierów lub zawiesie dźwigu, aby zapewnić całkowite bezpieczeństwo.

3. Odizoluj przewód powrotny od końca tłoczyska: Odłącz wąż hydrauliczny podłączony do końca tłoczyska (strona pierścieniowa) cylindra i zakryj wąż. Pozostawić otwór na końcu tłoczyska cylindra otwarty nad czystym pojemnikiem pomiarowym.

4. Zdemontuj podporę mechaniczną: Pozwól, aby pełne obciążenie grawitacyjne zawisło na kolumnie olejowej na końcu cylindra.

5. Obserwuj rozładowanie portu końcówki drążka:

  • Wynik A (ciągły strumień oleju):Jeśli olej stale wycieka z otwartego otworu tłoczyska, podczas gdy wysięgnik pełza w dół, oznacza to, że olej pod wysokim ciśnieniem omija pakiet uszczelnień tłoka przez wewnętrzne denko tłoka do komory tłoczyska. Cylinder wymaga wewnętrznej przebudowy lub honowania beczki.
  • Wynik B (suchy port, ale wysięgnik nadal pełza):Jeśli przez otwór tłoczyska nie wypłynie olej, a tłoczysko cylindra się cofnie, uszczelki tłoka są szczelne w 100%. Objętość oleju na końcu korka wycieka przez gniazdo zaworu przeciwwagi utrzymującego ładunek z powrotem do zbiornika.


III. Polowanie na zawór przeciwwagi: dlaczego drżenie opuszczania wysięgników

Zawory równoważące (zawory centralne) spełniają dwie kluczowe funkcje: zatrzymują olej, aby zapobiec spadkowi obciążenia w przypadku pęknięcia przewodu, oraz mierzą przepływ powrotny, tak aby przeciążenia grawitacyjne nie mogły przekroczyć pompy hydraulicznej.

Kiedy operator opuści ciężki wysięgnik, a maszyna zacznie gwałtownie podskakiwać i drgać, zawór przeciwwagi ulega niestabilności ciśnienia pilota (polowanie):

Krok Opis procesu
1 Operator wysyła polecenie opuszczenia → Ciśnienie pilota otwiera zawór przeciwwagi
2 Zawór otwiera się → Olej wypływa z końca pokrywy cylindra → Wysięgnik przyspiesza w dół
3 Wysięgnik opada szybciej, niż pompa może dostarczyć olej → Ciśnienie pilota spada do zera
4 Strata ciśnienia w pilocie → Zawór nagle się zatrzaskuje → Fala uderzeniowa układu hydraulicznego, drżenie wysięgnika
Cykl ten powtarza się od pięciu do piętnastu razy na sekundę, powodując ekstremalne drgania akustyczne i zmęczenie strukturalne sworzni obrotowych wysięgnika.

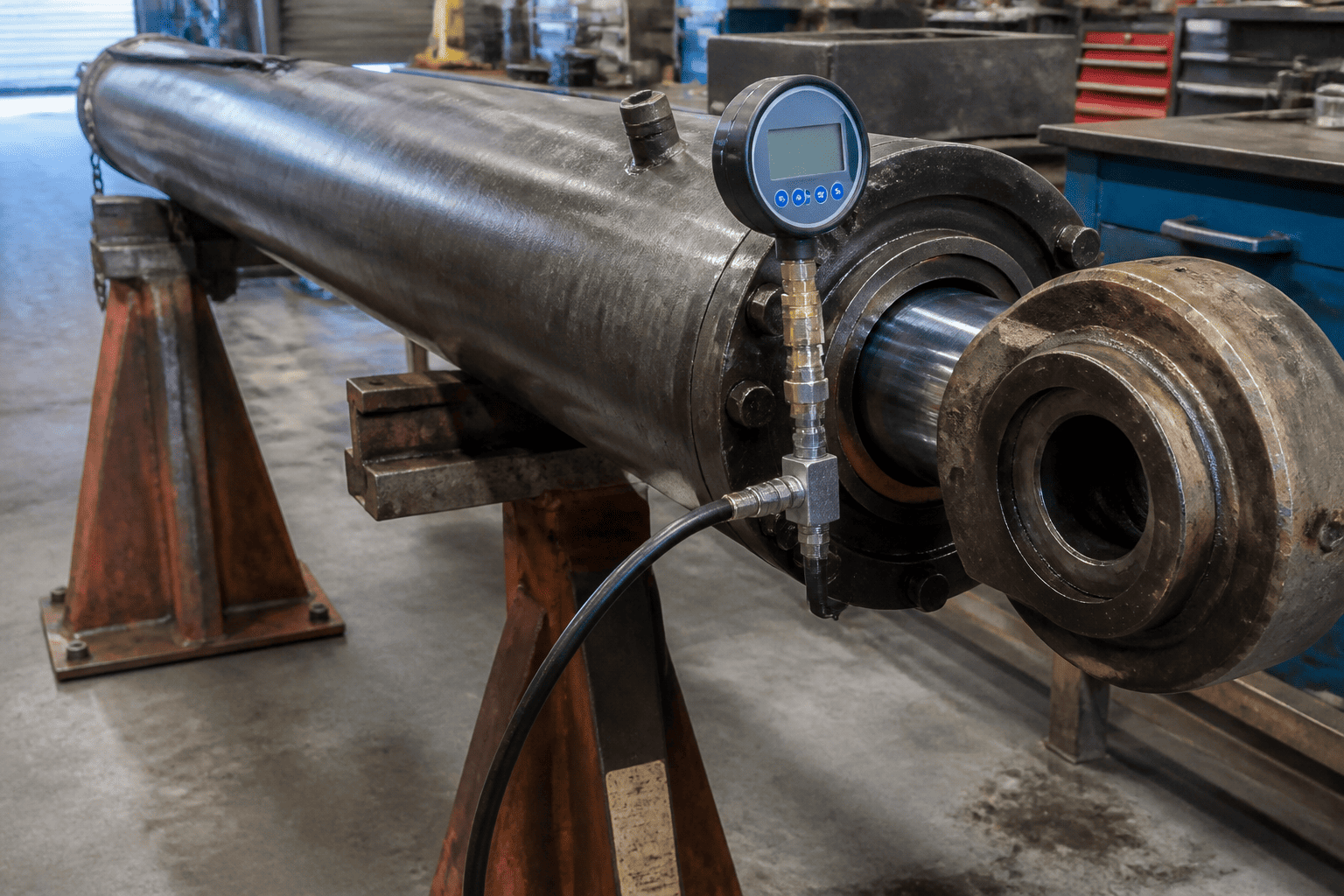

customizable hydraulic cylinder


IV. Zasady inżynieryjne: wybór odpowiedniego współczynnika pilota

Podstawowym błędem inżynieryjnym, który powoduje szukanie przeciwwagi, jest wybór zbyt agresywnego przełożenia pilota dla elastycznego, strukturalnego wysięgnika:

  • Niski współczynnik pilota (3:1 do 4:1):Wysoka stabilność i płynność pracy na elastycznych wysięgnikach, platformach powietrznych i ramionach żurawi o dużym zasięgu. Aby pęknąć, wymagane jest wyższe ciśnienie pilota, co zapewnia naturalne tłumienie hydrauliczne odporne na skoki ciśnienia.
  • Średni współczynnik pilota (4,5:1 do 5:1):Standardowy standard branżowy dla sztywnych podnośników koparek i ramion podnośników ładowarek kołowych, w których odkształcenie mechaniczne jest minimalne.
  • Wysoki współczynnik pilota (8:1 do 10:1):Niezwykle energooszczędny, ponieważ minimalne ciśnienie pilota otwiera zawór, zmniejszając obciążenie silnika pompy. Jednakże wkłady o wysokim przełożeniu są nadwrażliwe na przeciwciśnienie i powinny być stosowane wyłącznie w sztywnych wciągarkach lub krótkich, sztywnych napędach silników hydraulicznych – nigdy w elastycznych konstrukcjach wysięgnika o dużej bezwładności.


V. 4 Najlepsze praktyki dotyczące niezawodności układu hydraulicznego o zerowym dryfie

1. Przed dokręceniem przepłucz zagłębienia przeciwwagi:Nawet 20-mikronowy stalowy odłamek, który utknął między grzybkiem a gniazdem kolektora, spowoduje znoszenie wysięgnika o 50 mm na godzinę. Zawsze przepłucz otwory kolektora zgodnie ze standardami czystości ISO 16/14/11.

2. Określ pierścienie zapasowe Viton/HNBR do utrzymywania pod wysokim ciśnieniem:Upewnić się, że w pakietach uszczelek tłoka zastosowano zabezpieczające przed wytłaczaniem termoplastyczne pierścienie zapasowe, które wytrzymują ciągłe statyczne utrzymywanie pod ciśnieniem ponad 4000 psi bez mikropełzania.

3. Odróżnij skurcz termiczny od rzeczywistych wycieków:Podczas testowania nowo zaparkowanych maszyn należy odczekać trzydzieści minut na ustabilizowanie się temperatury oleju przed zarejestrowaniem wzorców znoszenia.

4. Zainstaluj rozdzielacze z przeciwwagą z kołnierzem bezpośrednim:Unikaj zaworów montowanych na przewodzie zdalnym. Przykręcenie bloku zaworów bezpośrednio do 4-śrubowych portów kołnierzowych SAE na cylindrze zapewnia sztywne sprzężenie zwrotne pilota i zerowe ryzyko zewnętrznego pęknięcia węża.


VI. Konsultacje diagnostyczne i pozyskiwanie wytrzymałych części zamiennych

Czy doświadczasz ciągłego dryfu wysięgnika lub niestabilności zaworu przeciwwagi w całej flocie sprzętu?

Skontaktuj się ze starszym zespołem ds. inżynierii hydraulicznej w HCIC. Zapewniamy kompletne przeglądy obwodów kryminalistycznych, niestandardowe zintegrowane cylindry z kolektorem ze zoptymalizowanymi przełożeniami pilotowymi oraz szybko wysyłane jednostki zamienne OEM zaprojektowane pod kątem wydajności zerowego dryfu.
