Kiedy Acylinder hydraulicznyzaczyna przeciekać, pierwszą reakcją jest często zamówienie zamiennej uszczelki. Może to na krótko przywrócić maszynę, ale nie wyjaśnia, dlaczego oryginalna plomba zawiodła. Jeśli pręt jest porysowany, rowek jest uszkodzony lub uszczelka została założona nieprawidłowo, nowa uszczelka może ulec uszkodzeniu w tym samym miejscu.
Przed czyszczeniem części zapisz miejsce wycieku, warunki pracy, kierunek cyklu, temperaturę płynu i czas od ostatniej naprawy. Sfotografuj wyciek zewnętrzny i zaznacz orientację usuniętych części. Drobne detale mogą zniknąć podczas demontażu.
Przegląd niepowodzeń powinien odróżniać widoczne dowody od założeń. Uszkodzona uszczelka może pokazać, co wydarzyło się na powierzchni styku, ale może sama nie zidentyfikować pierwotnej przyczyny.
Płyn pojawiający się wokół pręta przy dławiku zwykle kieruje uwagę na uszczelkę pręta, wycieraczkę, prowadnicę, powierzchnię pręta lub stan dławika. Sprawdź, czy wyciek pojawia się podczas wysuwania, cofania, trzymania na biegu jałowym lub we wszystkich trzech sytuacjach.
Płyn w złączu dławnicy może być związany z uszczelnieniem statycznym, stanem łącznika, powierzchnią złącza lub problemem montażowym. Nie zrzucaj automatycznie winy na dynamiczne uszczelnienie tłoczyska, gdy płyn pochodzi ze stacjonarnego interfejsu.
Cylinder może stracić zdolność trzymania lub dryfować bez widocznego oleju zewnętrznego. Możliwe przyczyny obejmują uszkodzenie uszczelki tłoka, zużycie pomiędzy tłokiem a rurą, nieszczelność zaworu lub problem na poziomie układu. Przed zidentyfikowaniem cylindra jako jedynej przyczyny konieczne jest wykonanie kontrolowanego testu.

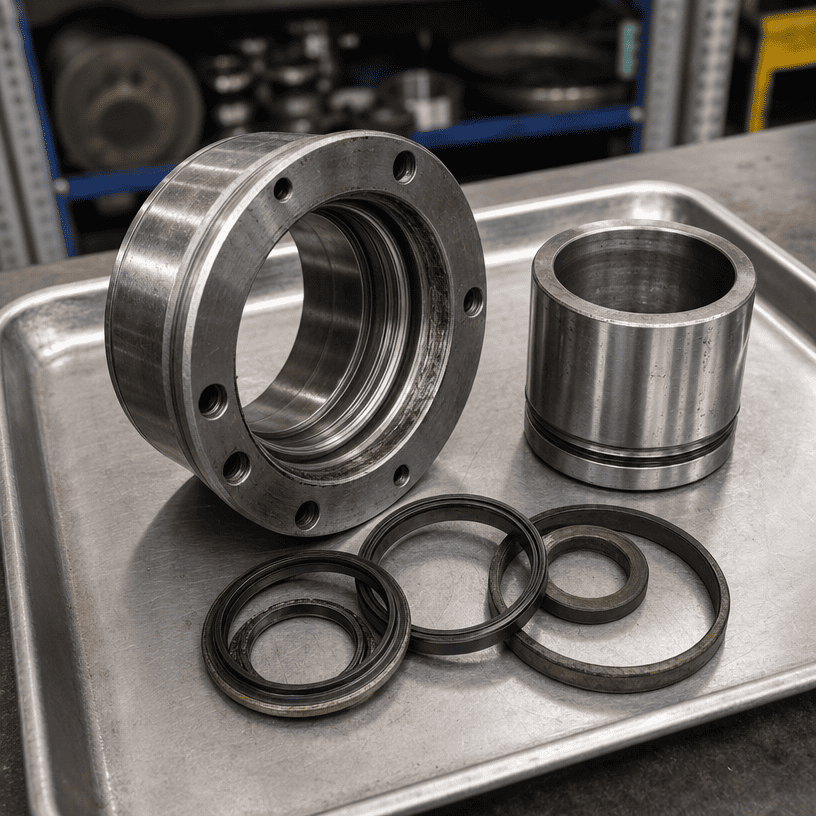

Zachowaj usunięte plomby w kolejności i orientacji, w jakiej zostały wyjęte. Oddzielne uszczelki tłoczyska, zgarniacze, pierścienie prowadzące, uszczelki tłoków i uszczelnienia statyczne. Użyj czystego opakowania i oznacz koniec drążka, stronę ciśnieniową i kierunek montażu, jeśli jest znany.
Podczas demontażu nie należy niepotrzebnie rozciągać uszczelki elastomerowej. Nie przecinaj dokładnie obszaru, który wymaga sprawdzenia. Jeżeli pieczęć uległa fragmentacji, zachowaj wszystkie odzyskane fragmenty i zanotuj, czy brakowało materiału.
Cel tego kroku jest prosty: pieczęć musi pozostać dowodem, a nie stać się niemożliwą do wyśledzenia częścią zamienną na brudnym stole.
Zaokrąglona warga może wskazywać na długotrwały kontakt ślizgowy, ale należy to interpretować łącznie ze stanem tłoczyska, smarowaniem i historią eksploatacji. Sam gładki wygląd nie świadczy o nadmiernym nacisku lub niewłaściwym materiale.

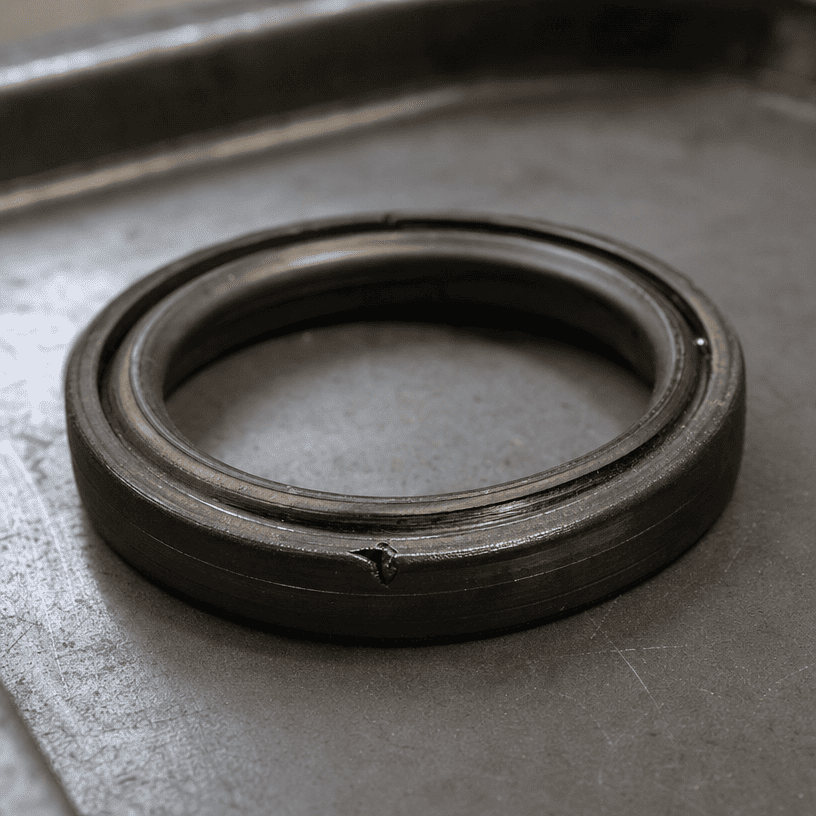

Czyste cięcie może wskazywać na uszkodzenie instalacji, ostrą krawędź, gwint lub wpust przechodzący przez uszczelkę lub ciało obce wprowadzone podczas montażu. Zamiast wymieniać uszczelkę, sprawdź ścieżkę zastosowaną do montażu uszczelki, bez sprawdzania geometrii wejścia.
Uszczelka wciśnięta w szczelinę może wykazywać cienką, wyciągniętą krawędź, ściśnięty odcinek lub brakujący materiał. Możliwe przyczyny to nadmierny luz, warunki ciśnienia, uszkodzone rowki, nieprawidłowa orientacja uszczelki lub niezgodny profil uszczelki.
Twardnienie lub pęknięcia mogą być związane z narażeniem na temperaturę, starzeniem, niezgodnością chemiczną lub niewłaściwym przechowywaniem. Przed wyborem związku zastępczego należy sprawdzić historię płynu, temperaturę i warunki przechowywania.
Spęczniała uszczelka może wskazywać na niezgodność cieczy, zanieczyszczenie lub ekspozycję na temperaturę. Prawidłowa diagnoza wymaga oryginalnego materiału uszczelnienia, specyfikacji płynu i historii eksploatacji. Nie identyfikuj związku na podstawie samego wyglądu.
Cząsteczki wciśnięte w krawędź uszczelniającą mogą stworzyć ścieżkę wycieku i zarysować powierzchnię współpracującą. Sprawdź pręt, rurkę, wycieraczkę, czystość płynu i obszar montażu. Wymiana uszczelki bez usunięcia źródła cząstek pozostawia mechanizm awarii na swoim miejscu.
Sprawdź pręt pod kątem zarysowań wzdłużnych, wżerów, korozji, uszkodzeń chromu, wgnieceń i wypolerowanego paska w miejscu, w którym przebiega uszczelka. Przetrzyj czystą szmatką powierzchnię dopiero po przestrzeganiu procedur bezpieczeństwa obowiązujących w miejscu pracy; szorstka krawędź może uszkodzić szmatkę i inspektora.
Pręt może wyglądać na jasny, a mimo to mieć wadę, która przecina wargę uszczelki. Kontrola wzrokowa powinna być poparta odpowiednim pomiarem, gdy zastosowanie jest krytyczne lub gdy trudno jest ocenić uszkodzenie powierzchni.
Sprawdź otwór dławnicy, powierzchnię prowadzącą i rowki uszczelki pod kątem zadziorów, zużycia, zadrapań i zniekształceń. Prowadnica kontroluje pozycję wędki; jeśli jest zużyta, uszczelka może być zmuszona przyjąć ruch, do którego nie została zaprojektowana.
Sprawdź rurę, uszczelkę tłoka i powierzchnie zużywające się pod kątem wewnętrznych wycieków lub niestabilnego trzymania. Szukaj punktacji, nietypowych pasm kontaktowych i obrażeń skupionych po jednej stronie. Znaki te mogą wskazywać na problemy z wyrównaniem lub załadunkiem, ale wnioski należy opierać na kompletnym montażu.
| Dowód | Możliwy kierunek badań |
|---|---|
| Jedno ostre cięcie na ścieżce instalacji | Zadziory, gwint, wpust lub niewłaściwe narzędzie montażowe |
| Uszkodzenie na całym obwodzie uszczelnienia | Pasowanie, ciśnienie, luz, materiał lub warunki pracy |
| Jednostronna opaska ścieralna | Zużycie prowadnicy, wyrównanie, ugięcie pręta lub nierówny kontakt |
| Ślady cząstek w pobliżu wargi | Wydajność wycieraczek, czystość płynu lub zanieczyszczenie zespołu |
| Materiał utwardzony lub pęknięty | Temperatura, starzenie, przechowywanie lub zgodność z płynami |
| Powtarzająca się awaria w tej samej pozycji skoku | Wada powierzchni pręta lub rury w ustalonym miejscu |
Są to wskazówki dochodzeniowe, a nie automatyczne diagnozy. Wzór uszczelnienia należy porównać z rysunkiem cylindra, danymi dotyczącymi płynów i historią eksploatacji.
Zamienna uszczelka może ulec uszkodzeniu wcześniej, jeśli pierwotna przyczyna pozostaje w maszynie. Typowe przykłady obejmują:
- Zakładanie uszczelki na niezabezpieczony gwint lub rowek wpustowy
- Pozostawienie zadziorów w rowku lub dławnicy
- Ponowne użycie uszkodzonej prowadnicy lub wycieraczki
- Ignorowanie zarysowanego lub skorodowanego pręta
- Dobór uszczelnienia bez sprawdzania zgodności cieczy i temperatury
- Zamontowanie uszczelki w złym kierunku
- Wpuszczenie brudu do otwartego cylindra podczas montażu
- Przywrócenie cylindra do źle ustawionego układu montażowego
Naprawa powinna dotyczyć uszkodzonej uszczelki oraz stanu powierzchni lub montażu, który na nią oddziaływał.
Naprawa obejmująca wyłącznie uszczelnienie może być uzasadniona, jeśli współpracujące powierzchnie, rowki, prowadnica i rura znajdują się w wymaganym stanie, a awarię można powiązać z wymienną instalacją.
Szerszy przegląd cylindra jest bardziej odpowiedni, gdy tłoczysko jest głęboko nacięte, prowadnica jest zużyta, dławik jest uszkodzony, rura wykazuje nienormalne zużycie, wewnętrzny wyciek utrzymuje się lub ta sama usterka powraca po prawidłowym montażu.
Decyzja powinna opierać się na kontroli i kosztach powtarzających się przestojów, a nie tylko na cenie zestawu uszczelek.
W celu analizy wymiany lub awarii należy podać:
- Rysunek cylindra lub wyraźne pomiary wymiarowe
- Otwór, średnica pręta i skok
- Wymiary montażowe i informacje o portach
- Fotografie kompletnego cylindra i uszkodzonych części
- Położenie i orientacja uszczelki
- Rodzaj płynu i zakres temperatur roboczych
- Informacje o ciśnieniu i cyklu, jeśli są dostępne
- Opis momentu wystąpienia wycieku
- Historia poprzednich wymian uszczelek
- Stan pręta, prowadnicy, dławika i rurki
Jasne dowody pomagają oddzielić żądanie wymiany wymiarowej od przeglądu przyczyny źródłowej.
Uszkodzone uszczelnienie hydrauliczne jest zapisem kontaktu pomiędzy uszczelnieniem, jego współpracującymi powierzchniami i środowiskiem pracy. Zachowaj części, oznacz ich orientację, sprawdź pręt i prowadnicę, potwierdź warunki płynu i temperatury oraz oddziel widoczne dowody od założeń.
W przypadku wymiany OEM lub przeglądu technicznego należy podać wymiary cylindra wraz ze zdjęciami i historią usterek. Niezawodne rozwiązanie zaczyna się od zrozumienia przyczyny awarii uszczelki, a nie od prostego zainstalowania kolejnej.
