HCIC opublikowało specjalny zasób dlaAmerykański wciągnik HCIC-310, umieszczając informacje o montażu modelu w calach i recenzję zastosowania w centrum rozmowy kupującego.
Zasoby te są przeznaczone dla konstruktorów pojazdów użytkowych, producentów nadwozi, zespołów zajmujących się konserwacją floty i dystrybutorów w Ameryce Północnej, którzy muszą porównać wciągnik z prawdziwym podwoziem. Jego użyteczny wkład nie gwarantuje, że jeden podnośnik będzie pasował do każdego pojazdu. Daje kupującym określony punkt wyjścia: zapoznaj się z opublikowanymi wymiarami, porównaj je z podwoziem i zidentyfikuj zmiany wymagane w przypadku niestandardowej instalacji.
To jest publiczna aktualizacja zasobów produktów. Nie jest to ogłoszenie imiennego zamówienia klienta, umowy flotowej, wyniku dostawy ani zatwierdzenia uniwersalnego montażu. Ostateczna przydatność nadal zależy od ramy pojazdu, obciążenia, geometrii nadwozia, obwodu hydraulicznego i rysunków instalacyjnych.
Kupujący pojazd użytkowy może zacząć od zamówienia „amerykańskiego podnośnika mechanicznego”. Ten opis nie wystarczy do wydania zamówienia. Wciągnik musi być podłączony do określonej ramy, pracować po określonej drodze podnoszenia i współpracować ze sterowaniem hydraulicznym pojazdu.
Ten sam problem pojawia się przy pracy zastępczej. Wciągnik, który wygląda podobnie do starego urządzenia, może nadal stwarzać problemy, jeśli podstawa, układ otworów montażowych, skok ramienia lub interfejs hydrauliczny różnią się. Prawidłowe porównanie następuje pomiędzy opublikowanymi danymi wciągnika a rzeczywistym interfejsem podwozia.
Dlatego w zasobach HCIC-310 wymiary podano w calach i omówiono regulację ramienia podnoszącego, rozmiaru podstawy i położenia otworów montażowych w przypadku nieregularnych układów podwozia. Opublikowane informacje dają zespołowi OEM możliwość sprawdzenia czegoś konkretnego przed złożeniem zapytania o wycenę.
Strona HCIC identyfikuje ten model jako amerykański podnośnik do zastosowań obejmujących wywrotki, śmieciarki i zmodyfikowane pojazdy użytkowe. Publikuje następujące wymiary referencyjne:
- Długość górnej belki poprzecznej:24.00 w
- Długość przedłużenia głównego ramienia podnoszącego:26,63 cala
- Długość głównego ramienia podnoszącego w stanie złożonym:19,63 cala
- Długość podstawy:28,50 cala
- Szerokość podstawy przedniej:14,25 cala
- Szerokość podstawy tylnej:5,00 cali
- Grubość mocowania frontu:4,00 cala
Liczby te należy traktować jako opublikowane dane referencyjne do przeglądu HCIC-310, a nie jako substytut aktualnego rysunku instalacyjnego. Kupujący powinien potwierdzić, czy wymiary są zgodne z podwoziem, nadwoziem, układem zawiasów, odstępami bezpieczeństwa i przyłączami hydraulicznymi w docelowym pojeździe.
W zasobie podano również, że model można dostosować do specjalnych konstrukcji ramowych. Podany kierunek jest praktyczny: skok ramienia podnoszącego, rozmiar podstawy i położenie otworów montażowych można porównać z rzeczywistymi wymaganiami podwozia. Wszelkie zmiany należy potwierdzić na zatwierdzonym rysunku przed rozpoczęciem produkcji.
Wiele pojazdów użytkowych w Ameryce Północnej jest projektowanych i utrzymywanych w oparciu o wymiary calowe. Podanie wymiarów początkowych w calach ogranicza konieczność przeliczenia, którego można uniknąć podczas pierwszego porównania podwozia.
Nie eliminuje to potrzeby przeglądu technicznego. To po prostu sprawia, że pierwsza dyskusja jest bardziej szczegółowa. Kupujący może przesłać wymiary podwozia, oznaczyć punkty mocowania i poprosić dostawcę o sprawdzenie interfejsu pod kątem referencji HCIC-310.

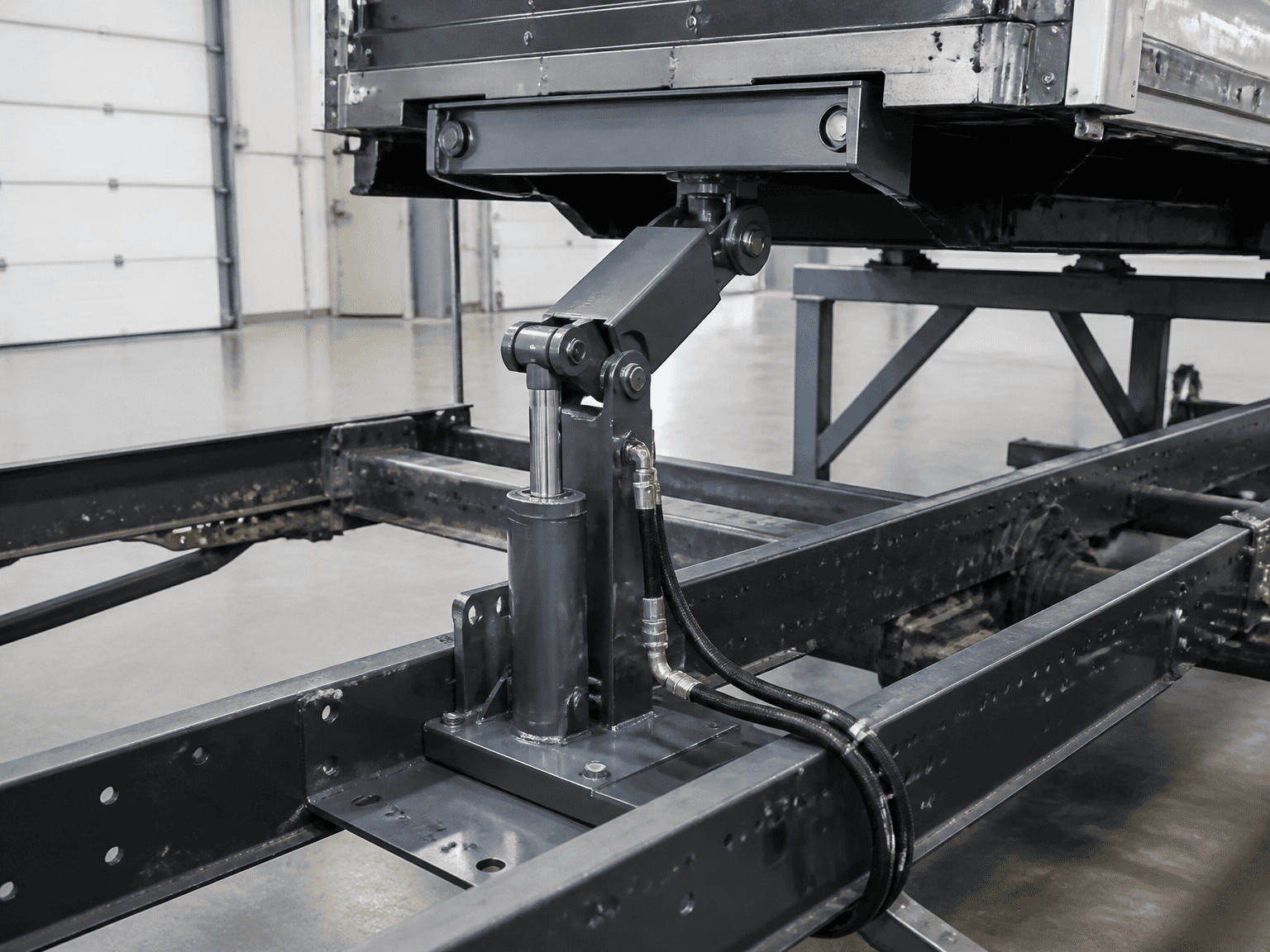

Wywrotki, śmieciarki i zmodyfikowane nadwozia mogą mieć różną szerokość ramy, prześwit w nadwoziu, drogę podnoszenia i sterowanie hydrauliczne. Wciągnika wybranego do jednego układu nie należy przenosić do innego pojazdu na podstawie samej nazwy.
Zapytanie powinno określać funkcję pojazdu, typ nadwozia, dostępną przestrzeń montażową, wymagania dotyczące podnoszenia i połączenie hydrauliczne. Jeżeli rysunek nie jest dostępny, wyraźne zdjęcia ze zmierzonymi punktami odniesienia mogą jeszcze poprawić pierwszy przegląd techniczny.
W zasobach HCIC opisano korekty dotyczące nieregularnych warunków podwozia, w tym położenie otworów montażowych i wymiary podstawy. Dla nabywcy OEM ważnym punktem kontroli jest weryfikacja dokumentu: ostateczne wymiary, materiały, połączenia i wymagania kontrolne powinny zostać zapisane w zatwierdzonej ofercie lub rysunku.
Ustna zmiana w trakcie montażu nie stanowi wiarygodnej specyfikacji produkcyjnej. Zespół inżynierów, zespół zakupów i fabryka powinny pracować w oparciu o te same zatwierdzone informacje.
Przydatny pakiet zapytań powinien zawierać:
1. Marka pojazdu, model, rok i typ nadwozia.
2. Rysunek podwozia lub zmierzone wymiary ramy.
3. Fotografie istniejącego wciągnika, łącznie z podstawą i punktami mocowania.
4. Wymagana funkcja podnoszenia oraz geometria nadwozia lub kontenera.
5. Masa pustego nadwozia, oczekiwana ładowność i obowiązki operacyjne.
6. Dostępna długość podstawy, szerokość, wysokość i otaczający prześwit.
7. Schemat otworów montażowych i szczegóły połączeń.
8. Informacje o ciśnieniu hydraulicznym, przepływie, przyłączu lub wężu oraz układ sterowania.
9. Ilość, miejsce przeznaczenia i to, czy żądanie dotyczy OEM, wymiany czy modyfikacji.
10. Wymagany rysunek, protokół kontroli, informacje o opakowaniu lub inne dokumenty zamówienia.

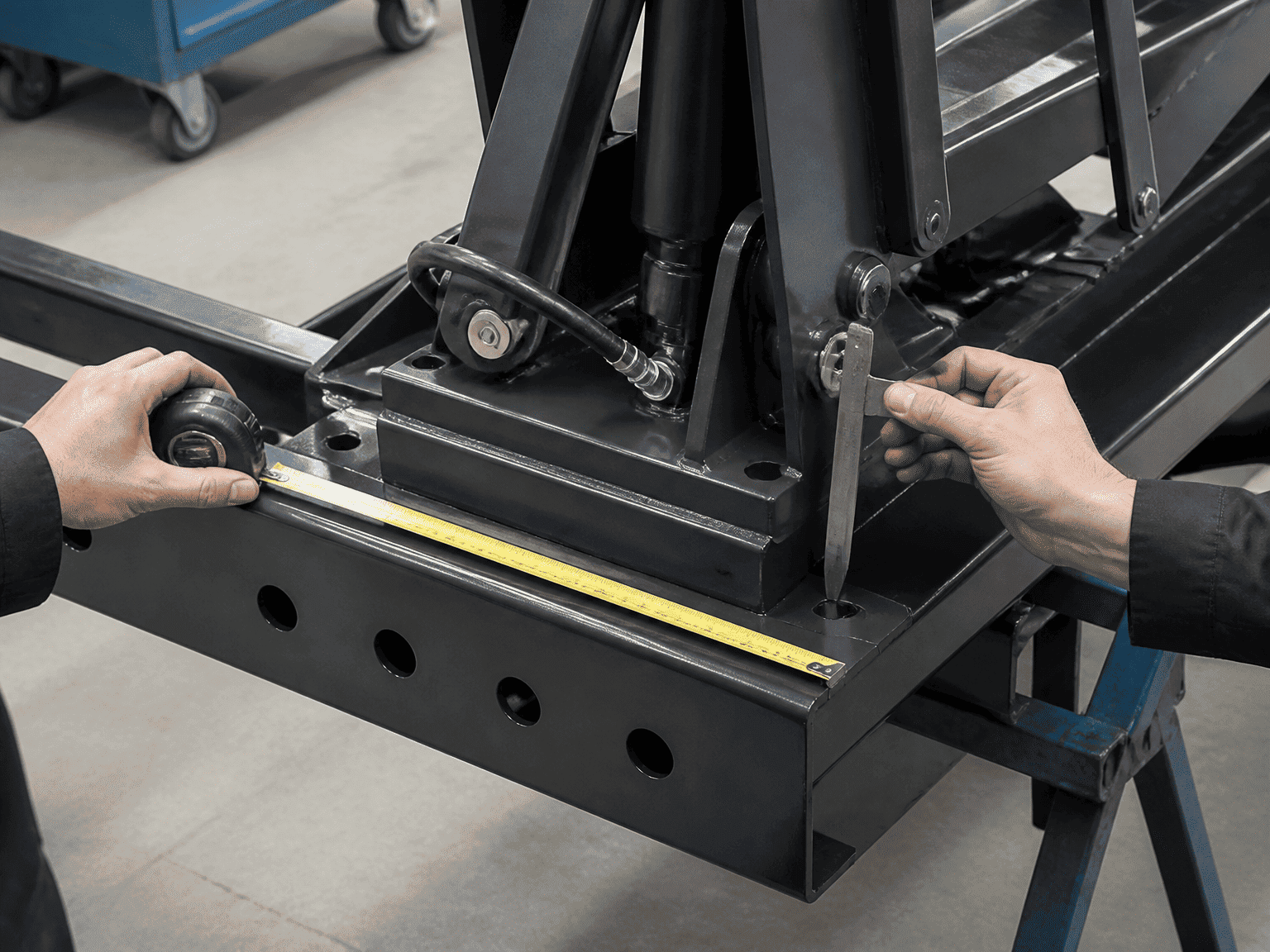

Taśma miernicza umieszczona obok punktów mocowania jest często bardziej przydatna niż samo zdjęcie wciągnika. Jeśli urządzenie jest zamiennikiem, należy podać stary numer części, dane seryjne i wszelkie dowody oryginalnej geometrii instalacji.
Opublikowane zasoby najlepiej wykorzystać na wczesnym etapie montażu:
- Etap 1 — Identyfikacja pojazdu:zdefiniuj zastosowanie zrzutu, odrzucenia lub zmodyfikowania pojazdu użytkowego.
- Etap 2 — Porównanie interfejsu:sprawdź opublikowane wymiary HCIC-310 w porównaniu z podwoziem i układem nadwozia.
- Etap 3 — Zaznacz wyjątki:zidentyfikować niestandardowe szerokości ram, położenie otworów, skok ramion lub połączenia hydrauliczne.
- Etap 4 — Potwierdź rysunek: uzgodnić ostateczną konfigurację przed produkcją lub modyfikacją.
- Etap 5 — Przegląd potrzeb w zakresie inspekcji i dostaw:podać dokumenty i kontrole wymagane do zamówienia.
Ten proces pomaga oddzielić dyskusję dotyczącą standardowego montażu od konfiguracji niestandardowej. Zapobiega to również typowemu błędowi zaopatrzenia: zatwierdzaniu wciągnika na podstawie nazwy katalogowej, pozostawiając niezdefiniowany interfejs mechaniczny.
Zasoby HCIC-310 nie ustalają, że każda wywrotka lub śmieciarka w Ameryce Północnej może zaakceptować model bez modyfikacji. Nie zastępuje również rysunku podwozia, przeglądu siły podnoszenia, kontroli obwodu hydraulicznego ani oceny bezpieczeństwa maszyny.
Opublikowana strona zawiera informacje o zastosowaniu i wymiarach, ale ostateczna konfiguracja musi zostać potwierdzona dla rzeczywistego pojazdu. Twierdzeń dotyczących konkretnego klienta, floty, wielkości zamówienia, realizacji dostaw lub wyników w terenie nie należy wyciągać na podstawie zasobów produktu, chyba że HCIC opublikuje te szczegóły osobno.
To rozróżnienie jest ważne w przypadku zamówień hydraulicznych B2B. Przydatna aktualizacja firmy powinna sprawić, że następny krok techniczny kupującego będzie jaśniejszy, bez przekształcania standardowej strony produktu w nieobsługiwane studium przypadku projektu.
