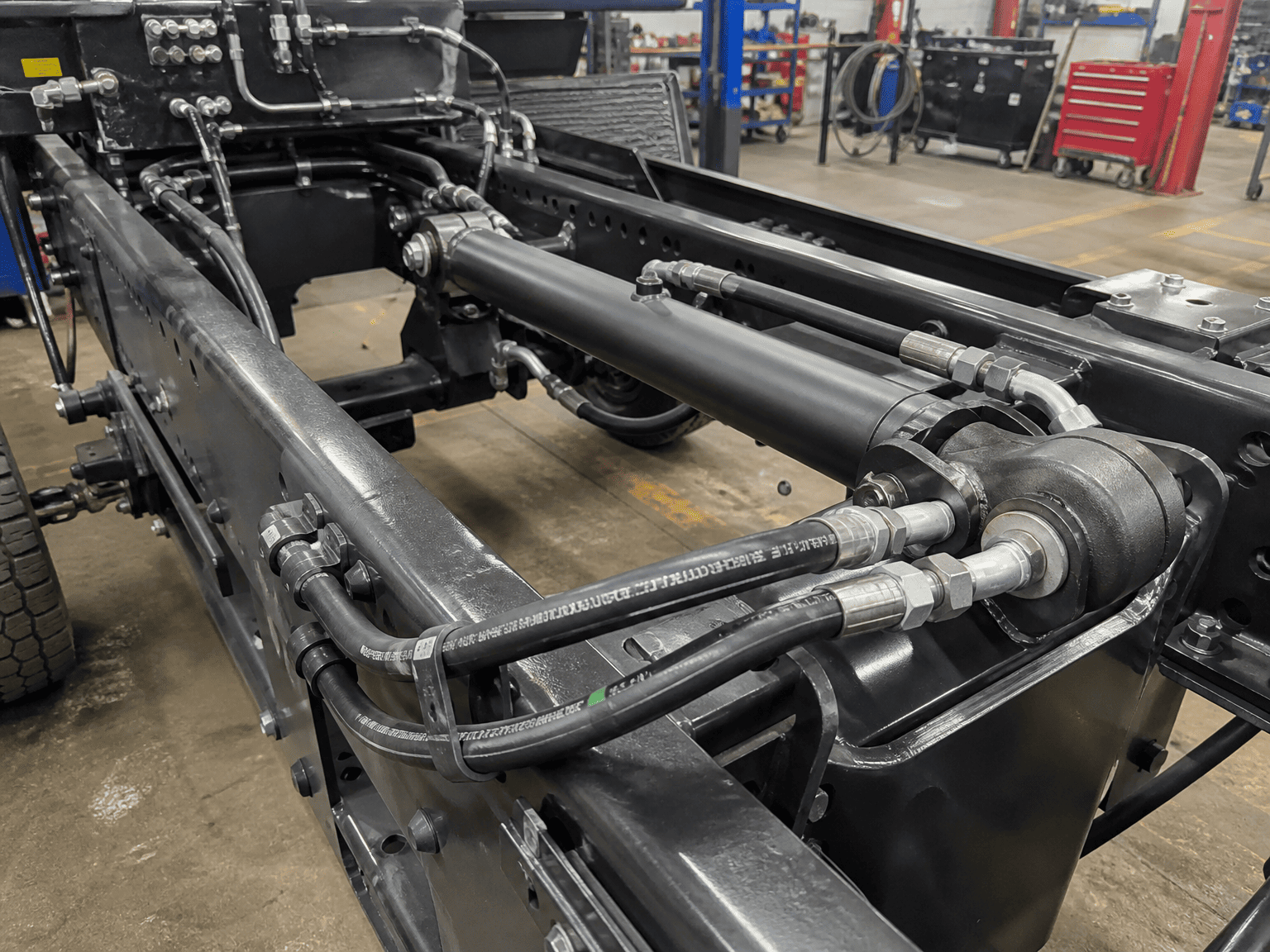

Kiedy Acylinder hydraulicznynie osiąga zaprojektowanej prędkości cyklu lub po trzydziestu minutach pracy mocno się nagrzewa, inżynierowie często obwiniają pompę hydrauliczną lub zawór kierunkowy. Jednak w warsztacie przyczyna jest często znacznie prostsza: otwory cylindra i łącząca je instalacja rurowa są znacznie za małe w stosunku do wymaganego natężenia przepływu.
Płyn przepychany przez ograniczony otwór portu zachowuje się jak woda przepłukiwana przez zaciśnięty wąż ogrodowy. Prędkość gwałtownie rośnie, przepływ laminarny zapada się w gwałtowną turbulencję, a w gardzieli lewej komory powstają ogromne spadki ciśnienia. To ograniczenie przekształca cenną moc hydrauliczną bezpośrednio w niszczące ciepło, spowalnia gwałtowne ruchy wysuwające, a nawet może wywołać miejscową kawitację lub wydmuch uszczelnienia pod ciśnieniem podczas szybkiego cofania grawitacyjnego.
Właściwy dobór rozmiaru portu nie polega tylko na dopasowaniu gwintu do gwintu znajdującego się w łóżeczku narzędziowym. Wymaga to zrównoważenia prędkości płynu w każdej linii operacyjnej, aby zapewnić ciche, energooszczędne i wolne od wycieków dostarczanie mocy.
Prędkość płynu decyduje o tym, czy olej przepływa płynnie równoległymi liniami strumienia (przepływ laminarny), czy też gwałtownie się wiruje przy dużym oporze tarcia (przepływ turbulentny). Konstruktorzy sprzętu przemysłowego i mobilnego przestrzegają ścisłych wytycznych dotyczących prędkości w różnych gałęziach obwodów:
| Oddział obwodu/typ linii | Zalecana prędkość (m/s) | Zalecana prędkość (ft/s) |
|---|---|---|
| Linie ssące pompy | 0,5 do 1,2 m/s | 2,0 do 4,0 stóp/s |
| Linie powrotne (niskie ciśnienie) | 1,5 do 2,5 m/s | 5,0 do 8,0 stóp/s |
| Ciągłe linie ciśnieniowe | 3,0 do 5,0 m/s | 10,0 do 16,0 stóp/s |
| Przerywane linie o dużym przepływie | Do 6,0 m/s | Do 20,0 ft/s (krótkie obciążenie) |
| Gardła portu cylindra | 3,5 do 5,5 m/s | 12,0 do 18,0 stóp/s |
Wcylindry jednoprętowe dwustronnego działania, olej opuszczający koniec korka podczas przepływu powrotnego jest mnożony przez stosunek powierzchni (często 1,5:1 do 2:1). Jeśli pompa dostarcza 30 GPM do wnęki pręta, **45 do 60 GPM wypływa z portu na końcu korka. Jeśli rozmiar otworu nasadki został dostosowany tylko do szybkości zasilania 30 GPM, prędkości przewodu powrotnego mogą przekroczyć 25 stóp/s, tworząc ogromne ciśnienie wsteczne, które przeciwdziała skokowi wycofania i powoduje przegrzanie całego systemu.
Skorzystaj z poniższej skróconej tabeli referencyjnej, aby wybrać minimalny zalecany rozmiar otworu butli w oparciu o chwilowy szczytowy przepływ na wejściu lub wyjściu z portu:
| Natężenie przepływu (GPM) | Natężenie przepływu (l/min) | Pierścień typu O-ring z gwintem prostym SAE (ORB) | Kołnierz SAE z 4 śrubami (kod 61 / kod 62) |
|---|---|---|---|
| 1 do 5 GPM | 4 do 19 l/min | SAE nr 4 (7/16–20) | Nie dotyczy |
| 5 do 12 GPM | 19 do 45 l/min | SAE nr 6 (9/16–18) | Nie dotyczy |
| 12 do 22 GPM | 45 do 83 l/min | SAE nr 8 (3/4-16) | Kołnierz 1/2" Kod 61 |
| 22 do 38 gal/min | 83 do 144 l/min | SAE nr 10 (7/8–14) | Kołnierz 3/4" Kod 61 |
| 38 do 55 gal/min | 144 do 208 l/min | SAE nr 12 (1-1/16-12) | Kołnierz 1" Code 61 |
| 55 do 90 gal/min | 208 do 340 l/min | SAE nr 16 (1-5/16-12) | 1-1/4" Kod 61/62 |
| 90 do 150 gal/min | 340 do 568 l/min | SAE nr 20 (1-5/8-12) | 1-1/2" Kod 61/62 |
| 150+ GPM | 568+ l/min | Niestandardowy blok kolektora | 2" do 3" Kod 62 |

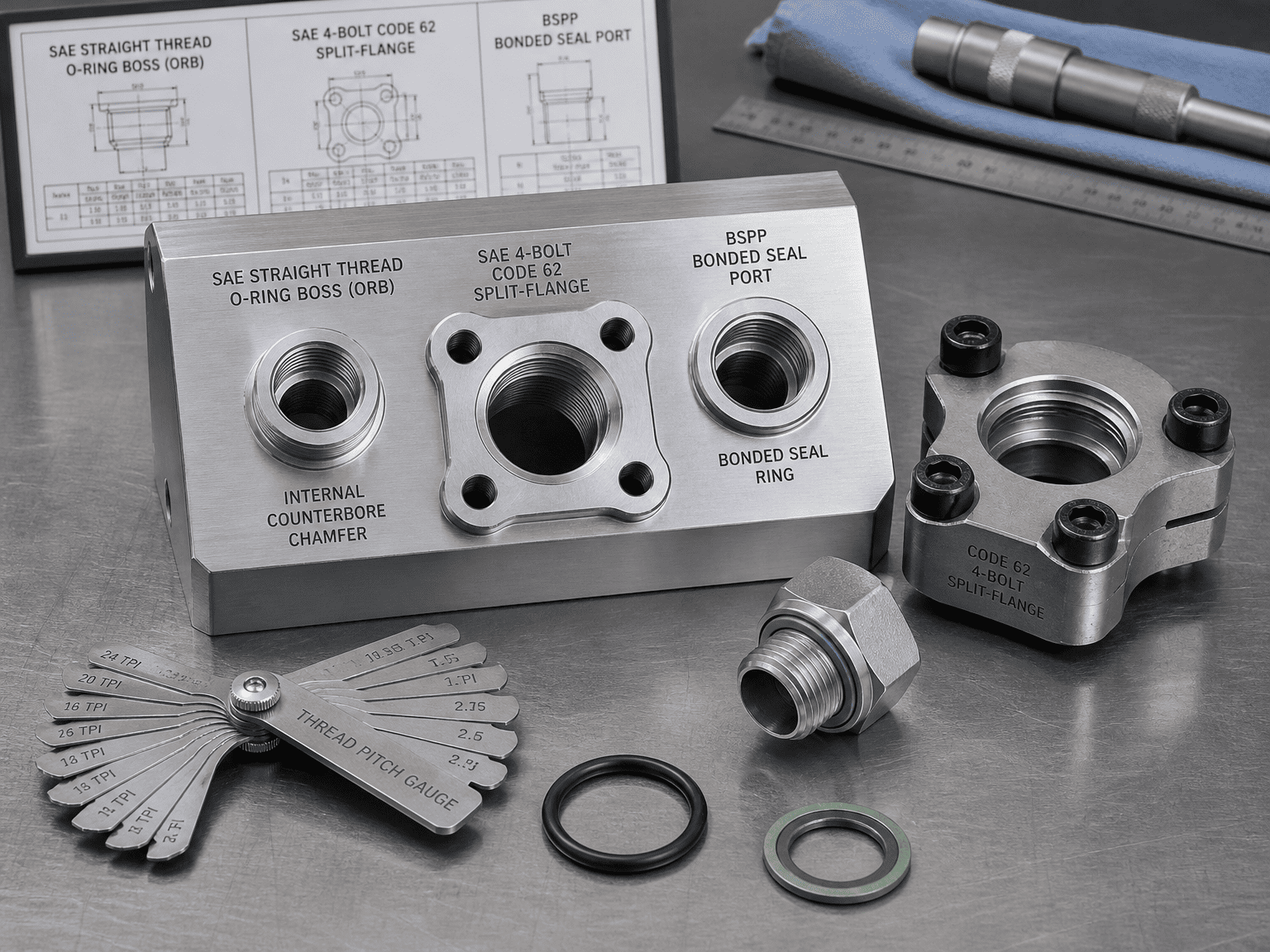

[SAE ORB (wypustka O-ringu)] ===> Promieniowe uszczelnienie elastomerowe o zerowej wycieku; preferowane do 5000 psi
[ Kołnierz SAE z 4 śrubami] ===> Odporny na silne wstrząsy i wibracje; najlepsze dla portów o wysokim przepływie> 1 "
[BSPP (gwint G)] ===> Płaska powierzchnia pierścienia uszczelniającego klejonego; globalny standard ISO poza Ameryką Północną
[ NPTF (rura stożkowa)] ===> Klinowanie metal-metal; podatne na pękanie naprężeniowe i wycieki pod wysokim ciśnieniem
Sposób uszczelniania: Proste, równoległe gwinty UN/UNF zapewniają mechaniczną siłę zaciskania, podczas gdy elastomerowy pierścień typu O-ring osadza się w wewnętrznej, obrobionej maszynowo fazce pogłębienia walcowego.
Dlaczego producenci OEM to preferują: eliminuje ryzyko pęknięć spowodowanych nadmiernym dokręceniem, umożliwia regulację ustawienia kolanka pod kątem 90 stopni za pomocą nakrętek zabezpieczających i niezawodnie utrzymuje ciśnienie do 5000 psi (345 barów) bez wyciekania.
Sposób uszczelniania: Ciężki kołnierz dzielony lub kołnierz uwięziony zaciska płaską głowicę kołnierza zawierającą czołowy pierścień typu O-ring bezpośrednio przycylinder hydraulicznykorpus za pomocą czterech śrub o wysokiej wytrzymałości na rozciąganie klasy 8.
Najlepsze zastosowania: Niezbędne w przypadku portów o średnicy 1 cala i większych w ciężkich koparkach górniczych, wielkotonażowych prasach do złomu i żurawiach samojezdnych. Wytrzymuje intensywne pulsowanie linii mechanicznej i umożliwia kompaktowe podłączanie linii bez zakłóceń ruchu klucza.
Sposób uszczelniania: Równoległe gwinty z elastomerowym pierścieniem uszczelniającym (podkładka Dowty) lub przytrzymywany pierścień typu O-ring na płaskiej powierzchni z punktową powierzchnią.
Najlepsze zastosowania: Dominujący międzynarodowy standard dla sprzętu komercyjnego w Europie, Azji i na eksport, oferujący niezawodne uszczelnienie o zerowym wycieku, równoważne SAE ORB.
Tryb awaryjny: Stożkowe gwinty rurowe opierają się na odkształceniu metalu wzdłuż boku gwintu. Pod wpływem rozszerzalności cieplnej, skoków ciśnienia i wibracji smar z rur wypłukuje się, powodując nieszczelności. Zbyt mocne dokręcenie złączy stożkowych powoduje klinowanie występu portu na zewnątrz, często rozrywając przyspawane zaślepki cylindrów.
Nawet jeśli rozmiar gwintu portu odpowiada schematowi blokowemu, wady geometrii wewnętrznej mogą nadal dławić cylinder:
Zalecenia dotyczące prędkości i rozmiaru portów zawarte w tym przewodniku reprezentują najlepsze praktyki inżynieryjne zgodne ze standardami branżowymi. W przypadku zastosowań obejmujących cykle serwo o wysokiej częstotliwości, ciecze wodno-glikolowe lub trudne cykle pracy, należy skonsultować się ze specjalistami inżynierii HCIC w celu uzyskania pełnej obliczeniowej dynamiki płynów (CFD) i optymalizacji kolektora.
